发表人:迪生源 发表时间:2013-2-21 17:58:00



 本栏论题: PROFIBUS总线中末端都配置有源终端  [1931]

    如果不在PROFIBUS的总线末端配置安装有源终端, 那么万一总线末端站点故障、或其他原因需要维修而断开,末端站点电源将影响整个网络的运行。
    因为PROFIBUS网络的终端电阻必须有电源才起作用。

    有源终端是西门子的一个独立的产品,但在Profibus网络中并不占有站点地址,且需要有供给电源。并不是说DP口提供电源就叫有源终端,象CPU、ET200等模块都不是有源终端。就是PROFIBUS总线有专用的有源终端模块.型号6ES7 972-0DA00-0AA0。

    1、终端就是只有进线没有出线的DP站;
    2 、有源终端特指订货号为6ES7 972-0DA00-0AA0的西门子特有的一个产品,

    这个产品的特点是a需要有供给电源b在Profibus网络中并不占有站点地址

    总结,基于以上两点,随便一个DP口的模块,弄一个DP插头作为终端都是可以的替代有源终端的,但和有源终端比较,1,贵(有源终端400RMB)2占用DP地址(中继器不占地址,可是也贵)

    但是我们也要明白一点,不是弄个有源终端就万事大吉了,我们要保证有源终端不维护,(他要是维护,也会是全网不能通讯),有源终端的电源也是不能断的!
    和普通的DP子站做终端比较起来,多加一个有源终端是增加费用的,但是有源终端和普通终端比较起来,维护确实少(后面没有其他模块,故障自然少),从这点考虑,还是值得的!


以下是关于《PROFIBUS总线中末端都配置有源终端》论题的回复(共6篇)

回复人:jukehai

 回复时间:2013-2-24 15:34:00

支持(356) | 反对(393)



    楼主说的对,在节点的最后需要有源终端才能避免最后一个节点电源断电的时候,终端电阻没有电源供电引起网络故障的情况。不过一端加就可以了,CPU那一端不用加,CPU都没有电了,终端电阻还有什么用。

回复人:jukehai

 回复时间:2013-2-24 15:51:00

支持(351) | 反对(380)

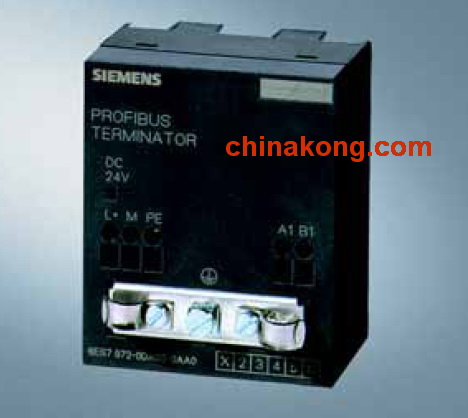

    有源 RS 485 端接电阻用来终接总线段,其能维持总线电压在标准水平。因此,总线上任何一个站断开网络连接时都不会引起网络故障。由于其不占用 PROFIBUS 地址,因此它接入或断开网络时不会影响系统运行。
    型号:6ES7 972-0DA00-0AA0
    设计
    • 1 个端子块,用于段的连接。
    • 用于供电电压的端子块(外部 24 V DC)


PROFIBUS总线中末端都配置有源终端

回复人:sue114

 回复时间:2014-3-14 21:30:00

支持(185) | 反对(180)



    学习了

回复人:mingquan10

 回复时间:2015-9-10 16:15:00

支持(93) | 反对(102)



    一并学习学习

回复人:杭州双翌

 回复时间:2017-6-28 15:07:00

支持(53) | 反对(46)



    杭州双翌自动化科技有限公司
    宋永辉 (YongHui Song) Maketing Manager
    TEL: 0571-28350143 FAX: 0571-88315242
    Add: 杭州市西湖区文三路249号联强大厦A座421室
    Web:www.shuangyi-tech.com
    Mobile: (+86) 135-8847-3224
    如有业务上需求,欢迎来电咨询!

回复人:81135207

 回复时间:2017-7-22 12:16:00

支持(44) | 反对(38)



    原来如此啊
