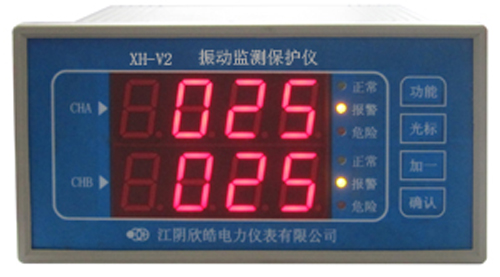

XH-V2振动监视保护仪表是一款智能型仪表，它与XH-VSG-2
系列磁电式速度传感器相配合，可对各种旋转机械的轴承绝对
振动的幅度和烈度进行连续监视和测量。并且每路信号都有有独
立的4—20mA电流输出、继电器输出及时信号输出（TDM接口）。
主要适用于电力、钢铁、化工、建材等行业。
XH-V2振动监测保护仪有盘装式和挂壁式两种供用户选择。
技术参数：
■测量范围：振幅：0～500 um(峰-峰值)；
烈度：0～50.0mm／s(真有效值）；
■频率范围：5～3000Hz；
■输人信号：配用XH-VSG-2系列振动速度传感器(可测量轴瓦的绝对振动)；
配用XH5800XL系列电涡流传感器(可测量轴的相对振动)；
■测量精度：O.5级，线性误差≤±0.5％；
■显示方式：采用LED显示；
■输出信号：电流输出：4～20mA(负载电阻≤850Ω)；
TBUF信号输出(可进行波形分析)；
RS485通讯输出：Modbus RTU通讯协议；
开关量输出：DC 27V/2A或AC 250V/5A；
■通讯方式：MODBUS通讯
以太网通讯
2.4G无线通讯
■使用环境：-40℃～65℃，相对湿度≤95％(非冷凝)；
■供电电压：AC 85V～265V；
■安装方式：开孔盘装：外形尺寸：宽160mm×高92mm×深210mm；
开孔尺寸：宽(152+0.5mm)×高(76+0.5mm)；
挂壁安装：外形尺寸：宽290mm×高210mm×厚75mm；
安装尺寸：宽110mm×高260mm；
固定孔：4×Φ4mm。
功能特点：
■实现智能化处理，所有功能可通过前面板按键操 作振幅、烈度测量通过功能切换键任意设置选择
■适宜长期在线监测，安装调试方便简单
■报警、危险值输出通过按键任意设置
■报警、危险开关量信号可任意延时设置
■在数据设置值查看中，1分钟不进行键盘操作，自动回到测量状态
■测量最大值的记忆
■断线检测保护、断线封锁继电器输出，OK灯灭恢复时封锁延时5秒解除
|
