LOGO! 是西门子公司研制的通用逻辑模块。



LOGO! 集成有:

  • 控制功能

  • 带背景光的操作和显示面板

  • 电源

  • 用于扩展模块的接口

  • 用于程序模块(插卡)的接口和PC电缆

  • 预组态的标准功能,例如接通断开延时继电器、脉冲继电器和软键

  • 定时器

  • 数字量和模拟量标志

  • 数字量模拟量输入和输出,取决于设备的类型

LOGO! 能为您做什么?

可在家庭和安装工程中使用(例如用于楼梯照明、室外照明、遮阳蓬、百叶窗、商店橱窗照明等),亦可在开关柜和机电设备中使用(例如门控制系统、空调系统、或雨水泵等)。LOGO! 还能用于暖房或温室等专用控制系统,用于控制操作信号,以及通过连接一个通讯模块(例如AS-i)用于机器或过程的分布式就地控制。
还提供有无操作面板和显示单元的特殊型号,可用于小型机械设备、电气装置、控制柜以及安装工程等一系列应用。

可提供什么设备?

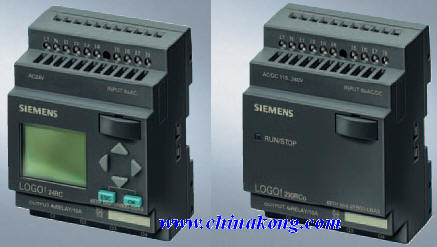

LOGO! 基本型有2 个电压等级

  • 等级1 ≤ 24 V:例如12V DC,24V DC,24V AC

  • 等级2 > 24 V:例如115V...240 V AC/DC

型式有:

  • 带显示:8个输入和4个输出

  • 无显示(“LOGO! Pure”):8个输入和4个输出

每种型式,均集成在4 个子单元内(SU),并装备有一个扩展接口和提供37 个预组态的标准和特殊功能,以用于建立线路的程序。

LOGO!提供哪些通讯模块?

  • LOGO! 通讯模块(CM)AS-i ,在一单独的文档中对该模块有更为详细的描述。此通讯模块有4个虚拟输入和输出,其作用相当于AS-i 接口系统和LOGO!系统之间的一个接口,AS-i 接口模块使4个数据位从LOGO!基本型传送到AS-i 接口系统,反之亦然。

  • LOGO!通讯模块(CM)EIB/KNX,在一个单独的文档中对该模块有更为详细的描述。CM EIB/KNX是一个将LOGO!模块连接到EIB总线的通讯模块,它实现作为逻辑模块LOGO!(12/24或115/240V)的从站功能。

  • CM/ EIB/KNX是在EIB总线上的一个总线设备,通过EIB数据点的数据交换,使LOGO!能和其它EIB设备进行通讯。它传送EIB数据点到LOGO!以及传送LOGO!功能到EIB。CM EIB/KNX可以将被组态数据点的当前状态提供给LOGO!因而能链接后者的逻辑功能和定时元素。此外,EIB数据点还能链接到本地LOGO!输入/输出。以及CMEIB/KNX模块在EIB总线上传送输出信号状态中的每一个变化。

  • LOGO!和CM EIB/KNX模块的通讯结合提供用户运行EIB总线上的分布式控制器功能,可以快速简易地设定或修改参数和逻辑操作而不需要编程设备。

LOGO!的优点



LOGO!是西门子公司推出的通用逻辑控制模块,具有灵活和低成本的特点,是您最佳的选择。

LOGO! 是一项真正面向未来的技术。它现在已经发展成为标准组件产品,因而它比以前更加容易,更加完善。

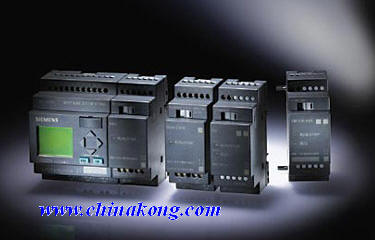

现在LOGO!有两个版本:基本型LOGO!和经济型LOGO!。再加上各式各样的扩展模块,LOGO!事实上已经成为一项能覆盖各个方面的成熟技术,它无处不在,无所不能!

LOGO!--通用逻辑控制模块有8种基本功能和26种特殊功能,它代替了很多定时器、继电器、时钟和接触器所实现的功能,取代了数以万计的继电器设备。LOGO! 模块不需要太多的附件和放置空间,因而它使得控制柜的体积变得更小,而且随时能够扩展其功能。所以,LOGO! 模块不仅降低了花费,也节省了多达70%的时间。LOGO!易于安装,几乎不需要任何接线。而且编程十分简单,所做的仅仅是按动几下按钮。LOGO!也具有抗振性,及很强的电磁兼容性(EMC),并完全符合各项工业标准,能够应用于各种气候条件。LOGO!满足B级噪音抑制要求,并且具备所有必需的国家级认证。因此,LOGO!得以在全世界范围广泛使用。

您可以忽略所有的个体元件,例如时间继电器,计数器和中间继电器,接触器,因为它们都包含在LOGO!当中。

LOGO!可以使成本减少50%。

  • 替代许多传统的开关设备

  • 缩小控制柜的空间

  • 更少的附件

  • 更少的放置空间

  • 不易于磨损,节省维护费用

LOGO!可节省70%的时间

  • DIN导轨安装

  • 几乎没有配线需求

  • 编写和改变程序只需按动按钮

  • 在PC机上快速地编写和测试用户程序

  • 用户友好化设置

  • 自动夏令时/冬令时交换

  • 最佳的文献帮助

LOGO!可以节省70%的空间

  • 只需要占用DIN导轨上4个模块的空间部件就能替代很多定时器、继电器、时钟和接触器所实现的功能

  • 8个基本功能和26个特殊功能可代替更多的开关设备

  • 能够实现许多复杂的功能,但不需要额外增加附件和任何装备。

超强的各种性能

  • 抗震性能好

  • 电磁兼容性能(EMC)超强

  • 符合工业标准

  • 适用于所有气候环境

  • 满足B级噪音抑制要求

  • 拥有所用必要的国际认证

  • 使用在世界上的任何地方
