S7-200系列PLC 模拟量扩展模块技术规范、接线图、输入范围配置

　

一、模拟量扩展模块通用规范

型号	模块名称及描述	尺寸（mm） W×H×D	重量	功耗	VDC
型号	模块名称及描述	尺寸（mm） W×H×D	重量	功耗	+5VDC	+24VDC
6ES7 231-0HC22-0XA0	EM231模拟输入 4输入	71.2×80×62	183g	2W	20mA	60mA
6ES7 232-0HB22-0XA0	EM232模拟输出 2输出	46×80×62	148g	2W	20mA	70mA （两个输出都是20mA）
6ES7 235-0KD22-0XA0	EM235模拟量混合模块 4输入/1输出	71.2×80×62	186g	2W	30mA	60mA （输出为20mA）

二、模拟量扩展模块输入技术规范

常规	6ES7 231-0HC22-0XA0	6ES7 235-0KD22-0XA0
数据字格式　 •双极性，满量程 •单极性，满量程	-32767至+32767 0至32767	-32767至+32767 0至32767
DC输入阻抗	≥10MΩ电压输入 250Ω电流输入	≥10MΩ电压输入 250Ω电流输入
输入滤波衰减	-3db，3.1Khz	-3db，3.1Khz
最大输入电压	30VDC	30VDC
最大输入电流	32mA	32mA
精度　 •双极性 •单极性	11位，加1符号位 12位
隔离（现场与逻辑）	无	无
输入类型	差分	差分
输入范围　 •电压 •电流	可选择的，对于可用的范围 0至20mA	可选择的，对于可用的范围 0至20mA
输入分辨率	参见表A-20	参见表A-21
模拟到数字转换时间	<250μs	<250μs
模拟输入阶跃响应	1.5ms到95%	1.5ms到95%
共模抑制	40dB，DC到60Hz	40dB，DC到60Hz
共模电压	信号电压加共模电压必须为≤±12V	信号电压加共模电压必须为≤±12V
24VDC电压范围	20.4～28.8VDC（等级2，有限电源，或来自PLC的传感器电源）

三、模拟量扩展模块输出技术规范

常规

6ES7 232-0HB22-0XA0

6ES7 235-0KD22-0XA0

隔离（现场与逻辑）

无

无

信号范围

•电压输出
•电流输出

　

　

±10V
0至20mA

　

　

±10V
0至20mA

分辨率，满量程

•电压
•电流

　

　

12位，加符号位
11位

　

　

11位，加符号位
11位

数据字格式

•电压
•电流

　

　

-32767至+32767
0至+32767

　

　

-32767至+32767
0至+32767

精度

•最差情况，0至55℃

电压输出
电流输出

•典型，25°C
电压输出
电流输出

　

　

　

±2%满量程
±2%满量程
　

　

±0.5%满量程
±0.5%满量程

　

　

　

±2%满量程
±2%满量程
　

　

±0.5%满量程
±0.5%满量程

设置时间

•电压输出
•电流输出

　

　

100μσ
2ms

　

100μσ
2ms

最大驱动

•电压输出
•电流输出

　

　

5000Ω最小
500Ω最大

　

　

5000Ω最小
500Ω最大

24VDC电压范围

20.4～28.8VDC（等级2，有限电源，或来自PLC的传感器电源）

四、模拟量扩展模块接线图

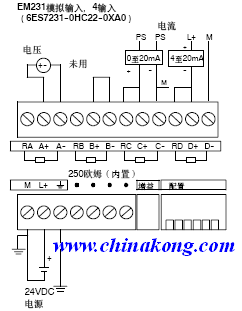

1、模拟量输入扩展模块（EM231）接线图及输入范围配置

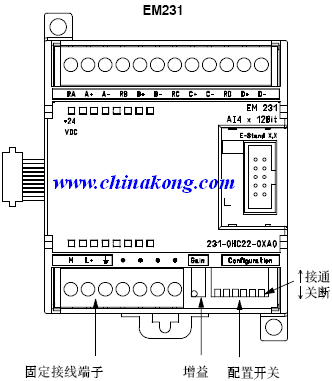

配置EM231

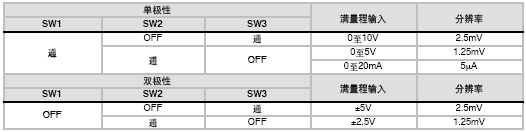

表所示为如何使用配置DIP开关配置EM231模块。开关1、2和3选择模拟输入范围。所有输入设置为相同的模拟输入量程。该表中，ON是闭合，OFF是断开。只在电源接通时读取开关设置。

2、模拟量输出扩展模块（EM232）接线图

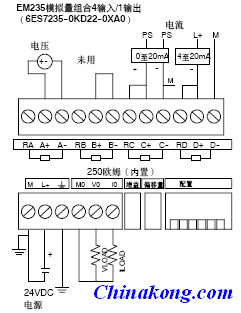

3、模拟量输入/输出扩展模块（EM235）接线图及输入范围配置

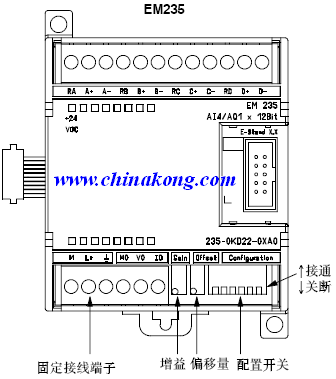

配置EM235

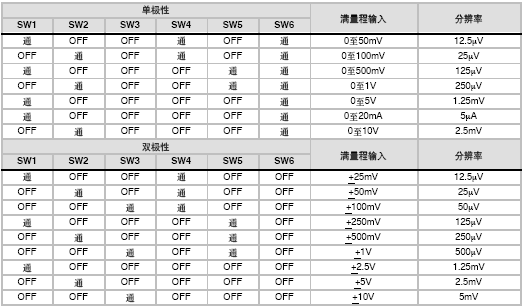

表所示为如何使用配置DIP开关配置EM235模块。开关1至6可选择输入量程和分辨率。所有的输入都设置为相同的模拟输入量程和格式。表所示为如何选择单极性/双极性（开关6）、增益（开关4和5）以及衰减（开关1，2和3），在该表中，ON是闭合，OFF是断开。只在电源接通时读取开关设置。

　

　

　
