调制解调器模块EM241 Modem

一、选型型号

系列号

类别

产品图片

描述

选型型号

EM241 Modem

调制解调器模块

用于将S7-200连接在电话网上。

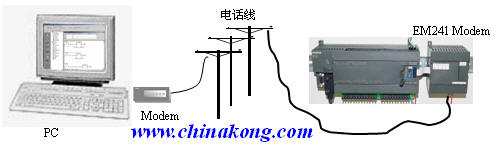

利用安装在S7--200系统中的EM241 Modem模块。通过电话网,与CPU进行远程通讯。

6ES7 241-1AA22-0XA0

二、调制解调器模块EM241 Modem功能简介:

1、EM241 MODEM模块支持如下功能:Teleservice(远程维护或远程诊断)、Communication(CPU-to-CPU、CPU-to-PC的通信),Message(发送短消息给手机或寻呼机),此模块需V3.2版软件的支持,EM241参数化向导集成于Micro/WIN V3.2中。

2、EM241调制解调器模块拥有众多优点:

  • 不占用CPU的通讯口。外部调制解调器占用CPU的通讯口,但EM241是一个智能的扩展模块。

  • 最大限度的安全保证。可靠的密码保护及集成的回拨功能。

  • 世界范围灵活的应用。通过模块上的旋转开关来进行国家设定,能够实现由300baud到33.6Kbaud的自动波特率选择,脉冲或语音拨号亦可选择。

  • 经济的安装成本。由标准电源供电,导轨安装,标准的RJ11插座能用于连接全世界的模拟电话网。

3、集成如下解决方案

  • 通过Micro/WIN V3.2进行远程服务,用于程序修改或远程维护。

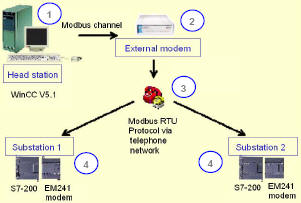

  • 通过Modbus主/从协议来进行CPU-to-PC的通信。

  • 报警或事件驱动发送手机短消息或寻呼机信息。

  • 通过电话线,Modbus或PPI协议来进行CPU-to-CPU的数据传送。




三、调制解调器模块EM241 Modem技术规范

1、通用规范

型号 6ES7 241-1AA22-0XA0
模块结构 S7-200 扩展模板
尺寸(W×H×D) 71.2×80×62 mm
重量 约190g
外部供电电压 DC24V;(20.4~28.8 VDC)
功率消耗 2.1W
绝缘(现场电源到逻辑电路) 500VAC,1分钟

2、通讯规范

绝缘
(电话线到逻辑电路和现场电源)
1500VAC (电化)
物理连接 RJ11(6位置,4线)
调制解调器标准 Bell 103、Bell 212、V.21、V.22、V.22 bis、V.23c、V.32、V.32 bis、V.34 (默认)
安全性能 密码
回叫
拨号 脉冲或音调
讯息传送协议 数字
TAP(字母数字)
UCP命令1、30、51
工业协议 Modbus
PPI

四、调制解调器模块EM241 Modem与S-200 PLC的兼容性

定位模块EM253可以与各种不同类型的S7-200 CPU(222、224、226 和226XM)相连接:

CPU

说明

CPU 222版本1.10或更高版本 CPU 222 DC/DC/DC和CPU 222 AC/DC/继电器
CPU 224版本1.10或更高版本 CPU 224 DC/DC/DC和CPU 224 AC/DC/继电器
CPU 226版本1.10或更高版本 CPU 226 DC/DC/DC和CPU 226 AC/DC/继电器
CPU 226XM版本1.10或更高版本 CPU 226XM DC/DC/DC和CPU 226XM AC/DC/继电器

五、调制解调器模块EM241 Modem安装使用

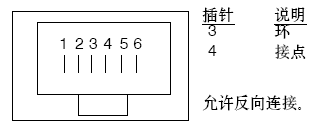

RJ11插口

代码

 国家 电信标准
00 澳大利亚 ACA TS-002
01 奥地利 CTR21
02 比利时 CTR21
05 加拿大 IC CS03
06 中国 GB3482
08 丹麦 CTR21
09 芬兰 CTR21
10 法国 CTR21
11 德国 CTR21
12 希腊 CTR21
16 爱尔兰 CTR21
18 意大利 CTR21
22 卢森堡 CTR21
25 荷兰 CTR21
26 新西兰
27 挪威 CTR21
30 葡萄牙 CTR21
34 西班牙 CTR21
35 瑞典 CTR21
36 瑞士 CTR21
38 英国 CTR21
39 美国 FCC Part 68

EM 241所支持的国家代码

调制解调器模块EM241 Modem安装步骤:

1、将EM 241压进DIN导轨中,并将I/O带状电缆插入CPU。

2、连接来自S7-200 PLC CPU电源或外部电源的24VDC,并将接地端子连接到系统地线。

3、将电话线插入到RJ11插孔中。

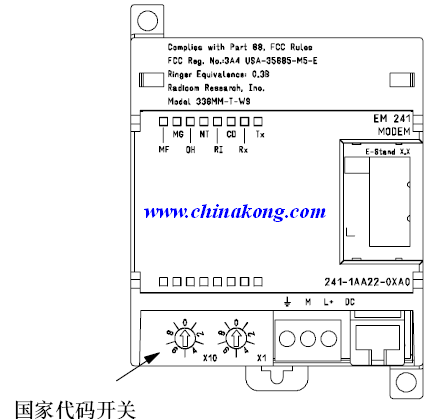

4、按照表设置国家代码开关。在接通CPU的电源之前,必须对该开关进行设置,以便读取正确的国家代码。

5、接通CPU的电源。绿色MG(模块正常)灯应点亮。EM 241即可进行通讯。

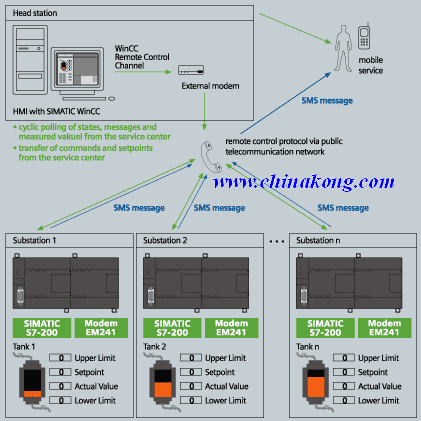

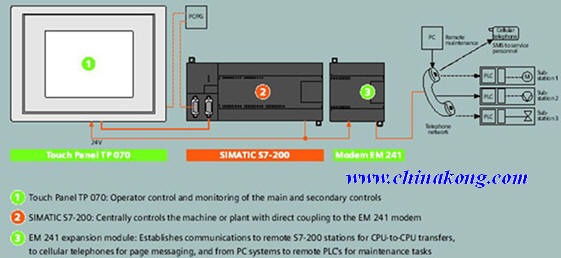

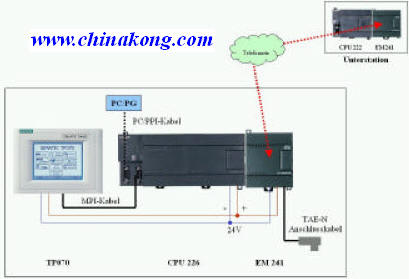

六、调制解调器模块EM241 Modem模块系统简单范例
