S7-200系列PLC CP243-2通信模块及安装说明

一、选型型号

CP 243-2是SIMATIC S7-200 (CPU 22x)的AS-i主站。 该通讯处理器具有以下功能:

  • 最多可连接31个AS-i从站,并具有集成模拟量值传送系统(按照扩展AS-i规范,V2.1)。

  • 按照扩展AS-i规范V2.1,例如主站类别M1e,支持所有AS-i主站功能。

  • 前面板的LED显示运行状态及所连接从站的准备显示。

  • 通过前面板的LED指示错误(包括AS-i电压错误,组态错误)。

  • 紧凑的外壳。



系列号

类别

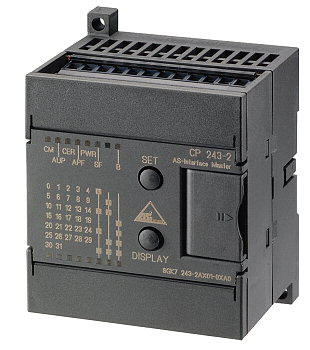

产品图片

描述

选型型号

CP 243-2 AS-i模块

SIMATIC S7-200 (CPU 22x)的AS-i主站 6GK7 243-2AX01-0XA0

二、SIMATIC NET CP 243-2 通讯处理器技术规范

AS-I循环周期时间 5ms/31个站点
AS-i主站协议 M0e/M1e (AS-i接口规范,V2.1)
S7-200 PLC I/O地址分配 连接到AS-i 相当于占用2个I/O模块 (8DI/8DO和8AI/8AO),S7-200同时可以处理最多2个CP 243-2
电源消耗 通过Simatic背板总线提供电源,工作电压:5VDC,电流:最大100mA
允许环境温度 0℃ ~+55℃
防护等级 IP20
模块格式 S7-200扩展模块
尺寸(W×H×D) 71×80×62mm
重量 250g
功率损失(耗散) 3.7W

二、CP 243-2构建AS-I网络示意图

在S7-200的映象区中,CP 243-2占用1个数字量输入字节(状态字节)、1个数字量输出字节(控制字节)、及8个模拟量输入和8个模拟量输出字。因此,CP 243-2占用2个逻辑插槽。 通过用户程序,用状态和控制字节设置CP 243-2工作模式。根据工作模式的不同,CP 243-2在S7-200模拟地址区既可以存储AS-i从站的I/O数据或存储诊断值,也可以使能 主站调用 (例如改变一个从站地址)。通过按钮,可以设定所连接的所有AS-i从站。不需要CP组态软件。

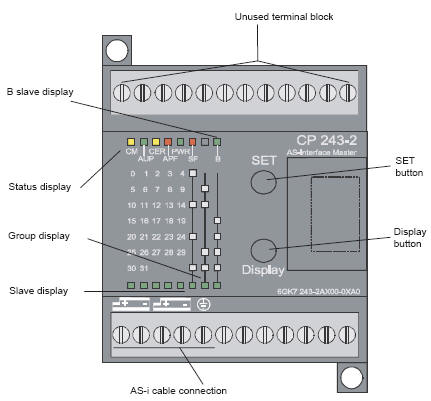

三、CP 243-2接线图

网络电缆
