S7-200 PLC编程软件STEP 7-Micro/WIN及通讯方式



一、选型型号

系列号

类别

产品图片

描述

选型型号

810 S7-200系列PLC编程软件STEP 7-Micro/WIN V3.2

软件桌面标识

用于S7-200PLC程序的编程组态。

版本:V3.2

操作系统环境:Windows NT/2000/XP

6ES7 810-2BC02-0YX0
810 S7-200系列PLC编程软件STEP 7-Micro/WIN V4.0

软件桌面标识

用于S7-200PLC程序的编程组态。

版本:V4.0

操作系统环境:Windows NT/2000/XP

6ES7 810-2CC03-0YX0

二、STEP 7-Micro/WIN编程软件性能

软件界面

STEP 7-Micro/WIN编程软件为用户开发、编辑和监控自己的应用程序提供了良好的编程环境。

1、基本功能:

  • STEP 7-Micro/WIN是在Windows平台上运行的SIMATIC S7-200 PLC编程软件,简单、易学,能够解决复杂的自动化任务。

  • 适用于所有SIMATIC S7-200 PLC机型软件编程。

  • 支持IL、LAD、FBD三种编程语言,可以在三者之间随时切换。

  • 具有密码保护功能。

  • STEP 7-Micro/WIN提供软件工具帮助您调试和测试您的程序。这些特征包括:监视S7-200正在执行的用户程序状态,为S7-200指定运行程序的扫描次数,强制变量值等。

  • 指令向导功能:PID自整定界面;PLC内置脉冲串输出(PTO)和脉宽调制(PWM)指令向导;数据记录向导;配方向导。

  • 支持TD 200和TD 200C 文本显示界面 (TD 200向导)。

2、其他功能

(1)运动控制

S7-200提供有开环运动控制的三种方式:

  • 脉宽调制(PWM)-内置于S7-200,用于速度、位置或占空比控制。

  • 脉冲串输出(PTO)-内置于S7-200,用于速度和位置控制。

  • EM253位控模块-用于速度和位置控制的附加模块。

为了简化您应用程序中位控功能的使用,STEP7-Micro/WIN提供的位控向导可以帮助您在几分钟内全部完成PWM、PTO或位控模块的组态。该向导可以生成位控指令,您可以用这些指令在您的应用程序中对速度和位置进行动态控制。对于位控模块,STEP 7-Micro/WIN还提供了一个控制面板,可以控制、监视和测试您的运动操作。

(2)创建调制解调模块程序

使用EM241调制解调模块可以将S7-200直接连到一个模拟电话线上,并且支持S7-200与STEP 7-Micro/WIN的通讯。该调制解调模块还支持Modbus从站RTU协议,该模块与S7-200之间的通讯通过扩展I/O总线实现。

STEP 7-Micro/WIN提供一个调制解调扩展向导,它可以帮助您设置一个远端的调制解调器,或者设置将S7-200连向远端设备的调制解调模块。

(3)USS协议库

STEP 7-Micro/WIN指令库,该指令库包括预先组态好的子程序和中断程序,这些子程序和中断程序都是专门为通过USS协议与驱动通讯而设计的。通过USS指令,您可以控制这个物理驱动,并读/写驱动参数。

可以在STEP 7-Micro/WIN指令树的库文件夹中找到这些指令。当您选择一个USS指令时,系统会自动增加一个或多个相关的子程序(USS1到USS7)。

西门子库在一张单独的CD上出售,STEP 7-Micro/WIN附加件:指令库,订货号是6ES7 830-2BC00-0YX0。在定购和安装了1.1版本的西门子库后,任何后续STEP 7-Micro/WIN V3.2x和V4.0升级都会在不需要附加费用的情况下自动升级您的库(当增加或修改库时)。

(3)Modbus从站协议指令

STEP 7-Micro/WIN指令库包含有专门为Modbus通讯设计的预先定义的子程序和中断服务程序,使得与Modbus主站的通讯简单易行。使用Modbus从站协议指令,您可以将S7-200组态作为Modbus RTU从站,与Modbus主站通讯。

可以在STEP 7-Micro/WIN指令树的库文件夹中找到这些指令。通过这些新指令,可以将S7-200作为Modbus从站。当选择一个Modbus从站指令时,会有一个或多个相关的子程序自动添加到您的项目中。

西门子库在一张单独的光盘上出售,STEP 7-Micro/WIN附加件:指令库,订货号为6ES7830-2BC00-0YX0。在定购和安装了1.1版本的西门子库后,任何后续的STEP 7-Micro/WINV3.2x和V4.0升级都会在不需要附加费用的情况下自动升级您的库(当增加或修改库时)。

(4)使用配方

STEP 7-Micro/Win软件中提供了配方向导程序来帮助您组织配方和定义配方。配方存在存储卡中,而不是PLC中。

STEP 7-Micro/WIN软件和S7-200 PLC已经支持配方功能。STEP 7-Micro/Win软件中提供了配方向导程序来帮助您组织配方和定义配方。所有配方存在存储卡中。因此,为了使用配方功能,必须要在PLC中插入一块64K或者256K的存储卡。要查阅关于存储卡的更多信息。

(5)使用数据归档

STEP 7-Micro/Win提供数据归档向导,将过程测量数据存入存储卡中。将过程数据移入存储卡可以节省V存储区的地址空间,否则这些数据将储存在V存储区中。

(6)PID自整定和PID整定控制面板

S7-200PLC已经支持PID自整定功能,STEP 7-Micro/WIN中也添加了PID整定控制面板。这就大大增强了S7-200PLC的功能,并且使这一功能的使用变得更加容易。

可以使用操作员面板中的用户程序或者PID整定控制面板来启动自整定功能。在同一时间,不仅仅只有一个PID回路可以进行自整定,如果需要的话,所有8个PID回路可以同时进行自整定。PID自整定算法向您推荐增益值、积分时间值和微分时间值。您也可以为您的调节回路选择快速响应、中速响应、慢速响应或者极慢速响应等调节类型。

用PID整定控制面板,您可以启动自整定过程,取消自整定过程和在图表中监视结果。控制面板会显示所有可能发生的错误和警告信息。它也允许您将自整定后得到的增益值、积分时间值和微分时间值应用到实际控制 中去。


三、STEP 7-Micro/WIN编程软件通讯方式

1、使用PPI协议编程电缆:

STEP 7-Micro/WIN编程软件通过支持PPI协议的编程电缆和PLC进行通讯、上传、下载程序,是最简单、最经济的通讯方式。主要有三种方式。

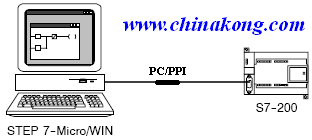

(1)PC/PPI编程电缆:一台PLC和PC直接连接。PC端接口:RS232串口。



电缆型号:6ES7901-3BF21-0XA0

(2)RS-232/PPI多主站编程电缆:多台PLC和PC直接连接,PC端接口:RS232串口 。

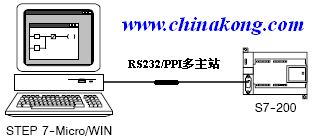

单台PLC

电缆型号:6ES7901-3CB30-0XA0

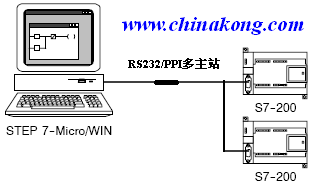

多台PLC

用PPI多主站电缆,该电缆将作为主站,并且使用STEP7-Micro/WIN提供给它的网络地址。S7-200CPU将作为从站。

(3)USB/PPI多主站编程电缆:多台PLC和PC直接连接,PC端接口:USB。

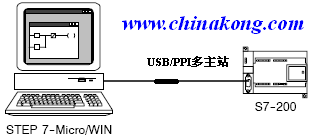

单台PLC

电缆型号:6ES7901-3DB30-0XA0

多台PLC

用PPI多主站电缆,该电缆将作为主站,并且使用STEP7-Micro/WIN提供给它的网络地址。S7-200CPU将作为从站。

2、使用CP通讯卡:

表  STEP 7-Micro/WIN支持的CP卡和协议

型号

配置 波特率 协议

CP 5511卡

型号:6GK1 551-1AA00

CP5511类型II,PCMCIA卡(适用于笔记本电脑)(16位) 9.6k到12M

PPI

MPI

PROFIBUS

CP 5512卡

型号:6GK1 551-2AA00

CP 5512类型II,PCMCIA卡(适用于笔记本电脑)(32位) 9.6k到12M

PPI

MPI

PROFIBUS

CP 5611卡

型号:6GK1 561-1AA00

CP5611(版本3以上)PCI卡 9.6k到12M

PPI

MPI

PROFIBUS

CP1613卡

型号:6GK1 161-3AA00

CP1613、S7613
PCI卡
10M或100M TCP/IP

CP1612卡

型号:6GK1 161-2AA00

CP1612,SoftNet7
PCI卡
10M或100M TCP/IP

CP1512卡

型号:6GK1 151-2AA00

CP1512,SoftNet7
PCMCIA卡(适用于笔记本电脑)
10M或100M TCP/IP















(1)USB/PPI多主站编程电缆:多台PLC和PC直接连接,PC端接口:USB。



单台PLC



多台PLC

用PPI多主站电缆,该电缆将作为主站,并且使用STEP7-Micro/WIN提供给它的网络地址。S7-200CPU将作为从站。






- CP通讯卡
- 以太网通讯卡
