S7-300系列PLC 硬件组态实例



一、S7-300系列PLC单机架硬件组态

单机架硬件组态最多配置8个扩展模块。

所必需的硬件材料:

名称

数量

配置型号例

电源模块PS

1

例如PS 307,6ES7 307-1EA00-0AA0
CPU模块

1

例如CPU 313C 例如6ES7 313-5BE00-0AB0
SIMATIC 微型存储卡MMC

1

例如6ES7 953-8LL00-0AA0
扩展模块 根据需要配置 根据需要配置
前连接器 根据模块数量,分为20针、40针 通过螺钉连接的40 针 6ES7 392-1AM00-0AA0
固定导轨

1

例如6ES7 390-1AE80-0AA0
编程软件

1

STEP 7 软件(版本 ≥ 5.1 + SP 2)
编程接口

1

• PG 电缆
• 带适当接口卡的PC(CP5611卡)

在STEP 7软件中硬件配置

注意:

1、插槽1为电源模块配置,电源模块如果不选用西门子专用电源模块,插槽1配置为空。

2、插槽2为CPU模块配置。

3、插槽3为多机架扩展接口模块配置,在单机架配置时为空

2、扩展模块必须从插槽4开始配置。

二、S7-300系列PLC多机架硬件组态

最多配置4个机架。每个机架最多可以插入8个模块。在4个机架上最多可安装32个模块。

IM 365:用于一个中央机架和一个扩展机架的配置中,用于1对1配置

IM 360/IM 361:用于一个中央机架和最多3个扩展机架的配置中

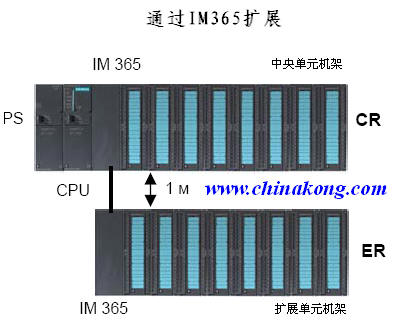

1、通过IM365扩展

只能用于一个中央机架和一个扩展机架的配置中,用于1对1配置

IM365型号:6ES7 365-0BA01-0AA0,用于使用1个扩展单元扩展S7-300;2个带有连接电缆的模块(1m)

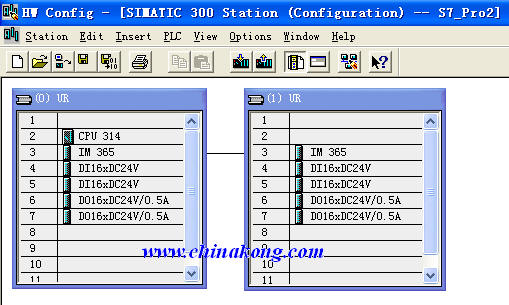

在STEP 7软件中硬件配置

注意:

1、插槽1为电源模块配置,电源模块如果不选用西门子专用电源模块,插槽1配置为空。

2、插槽2为CPU模块配置。

3、插槽3为多机架扩展接口模块配置

4、扩展模块必须从插槽4开始配置。

2、通过IM360/361扩展

IM 360/IM 361:用于一个中央机架和最多3个扩展机架的配置中。

种类

型号

作用

IM360模块

6ES7 360-3AA01-0AA0

用于使用3个扩展单元扩展S7-300,可插入中央控制器

IM361模块

6ES7 361-3CA01-0AA0

用于使用3个扩展单元扩展S7-300,可插入扩展单元

1m连接电缆

6ES7 368-3BB01-0AA0

IM360和IM361之间或IM361和IM361之间,最长距离10m。
2.5m连接电缆

6ES7 368-3BC51-0AA0

5m连接电缆

6ES7 368-3BF01-0AA0

10m连接电缆

6ES7 368-3CB01-0AA0

在STEP 7软件中硬件配置

注意:

1、插槽1为电源模块配置,电源模块如果不选用西门子专用电源模块,插槽1配置为空。

2、插槽2为CPU模块配置。

3、插槽3为多机架扩展接口模块配置

4、扩展模块必须从插槽4开始配置。
