S7-300系列PLC 安装



一、DIN导轨安装

S7-300 PLC 由一个中央单元 (CU) 和一个或多个扩展模块组成。包含CPU 的机架是中央单元 (CU)。配有模块并连接到CU 的机架形成了系统的扩展模块(EM)。

S7-300 的机架是一个装配DIN导轨。可利用此导轨安装S7-300系统的所有模块。

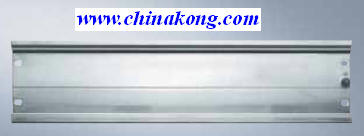

DIN安装导轨

DIN导轨种类

DIN导轨型号

DIN导轨作用

160mm DIN 导轨

6ES7 390-1AB60-0AA0

• SIMATIC S7-300 的机械安装机架
• 用于S7-300模块安装
• 可用螺丝拧紧到安装背板或墙上
482mm DIN 导轨

6ES7 390-1AE80-0AA0

530mm DIN 导轨

6ES7 390-1AF30-0AA0

830mm DIN 导轨

6ES7 390-1AJ30-0AA0

2000mm DIN 导轨

6ES7 390-1BC00-0AA0

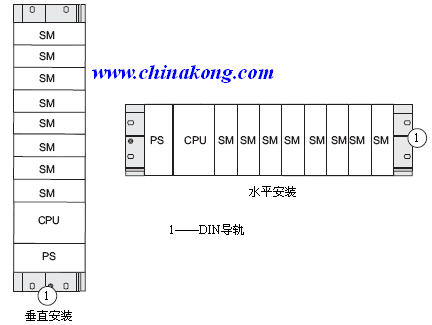

1、安装方式:

可以垂直或水平安装S7-300。所允许的环境空气温度和CPU模块的位置如下:

  • 垂直装配:0至40

  • 水平装配:0至60

  • 始终将CPU 和电源模块安装在左侧或底部。

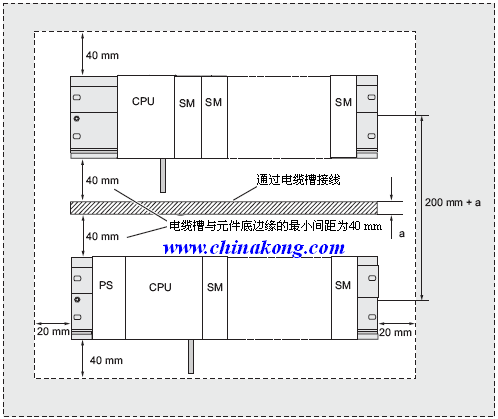

2、安装间距:

必须保持如图中所示的间距,以便为安装模块提供充足的空间,并能够散发模块所产生的热量。下图显示的是安装在多个机架上的S7-300 装配,其中显示了各机架与相邻组件、电缆槽、机柜壁之间的间距。例如,在沿电缆槽为模块接线时,屏蔽接触元件底部与电缆槽间的最小间距为40mm。

3、DIN导轨安装孔要求

  • DIN导轨具有用于固定螺丝的4个孔和1个接地导线螺栓

  • 一米长以上的装配导轨可以削减到任何特殊长度。不带用于固定螺丝的安装孔和接地导线螺栓。

  • 四个用于安装固定螺丝的孔(关于尺寸大小的信息,请参阅“固定孔的尺寸”)

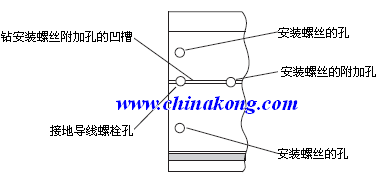

  • 如果导轨长度超出了830mm,则必须提供附加孔,以便用更多的螺丝固定才能使其稳固。沿导轨中间部分的凹槽标出这些孔(见下图)。间距应大约为500mm。

  • 钻出标记的这些孔,M6 螺丝的孔径=6.5+0.2 mm。

  • 安装一个M6 螺栓,用以固定接地导线。

DIN导轨安装孔说明

装配导轨的固定孔尺寸如下表所示。

“标准”导轨

2m装配导轨

导轨长度

尺寸a

尺寸b

160 mm 10 mm 140 mm
482.6 mm 8.3 mm 466 mm
530 mm 15 mm 500 mm
830 mm 15 mm 800 mm

表 导轨的安装孔尺寸

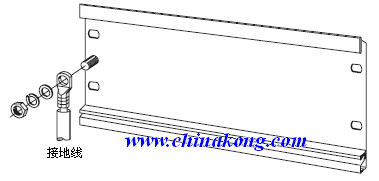

4、接地线安装:

使用M6螺栓连接DIN导轨和接地线。接地线的最小横截面:10mm2。下图显示了如何将接地线连接到导轨。

注意:请始终确保接地线和导轨之间的低阻抗连接。可通过以下方法达到此目的:使用低阻抗电缆,尽可能缩短该电缆的长度,使用较大的接触表面。例如,必须使用柔性接地带将安装在铰接框上的S7-300接地。

二、S7-300模块安装

在模块安装前必须完成以下两个任务:

  • 在STEP 7编程软件完成硬件组态。

  • DIN导轨安装完毕。

1、模块的安装顺序

从左边开始,按照在STEP 7编程软件硬件组态插槽号的顺序,将模块挂靠在导轨上。

注意:插入任何SM331模拟量输入模块前,请检查量程范围是否与STEP 7编程软件硬件组态要求一致。不一致需要重新定位模块端的测量范围。

第1步

插入总线连接器到CPU 和SM/FM/CP/IM。除CPU 外,每个模块都带有一个总线连接器。

在插入总线连接器时,必须从CPU 开始。拔掉装配中“最后一个”模块的总线连接器。

将总线连接器插入另一个模块。“最后一个”模块不接受总线连接器。

第2步

按指定的顺序,将所有模块挂靠到导轨上 (1),滑动到靠近左边的模块 (2),然后向下旋转 (3)。

第3步

用螺丝拧紧模块。

2、插槽号安装

应给每个安装的模块指定一个插槽号,这会使在STEP 7 的组态表中分配模块更加容易。下表显示了插槽号分配情况。(插槽号标签包括在CPU 包装内)

插槽号

模块

注释

1

电源模块(PS) 如果不配置西门子专用直流电源。该插槽号空缺

2

CPU模块 CPU模块插槽号

3

接口模块(IM) (IM) 在CPU 的右边

4~35

扩展模块 (SM) 扩展插槽号

1、在相关模块前固定对应的插槽号。

2、将针插入模块上的开口

3、将插槽号压入模块中 。插槽号从轮子处断开。下图说明了此过程。

3、前连接器安装:

系统的传感器和执行器是通过前连接器连接到S7-300模块。将传感器和执行器连线到相关的前连接器,然后插入模块。

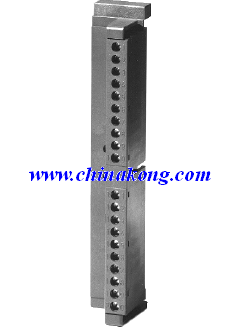

前连接器类型所提供的前连接器有20 针和40 针两种类型,均有螺紧型或弹簧卡入式两种安装类型。

前连接器

型号

20 针,螺钉型前连接器

6ES7 392-1AJ00-0AA0

20 针,弹簧型前连接器

6ES7 392-1BJ00-0AA0

40 针,螺钉型前连接器

6ES7 392-1AM00-0AA0

40 针,弹簧型前连接器

6ES7 392-1BM01-0AA0

前连接器

20 针前连接器安装方法

40针前连接器安装方法

按住解锁装置。
插入前连接器。
合上前面板

拧紧安装螺丝。
合上前面板

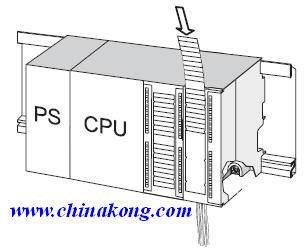

4、标签条安装:

标签条用于记录系统的模块I/O 和传感器/执行器的分配情况。必须使用下列标签条(具体使用哪一种标签条,将视模块而定):

可以用不同颜色的标签条区分模块类型或应用区有褐色、浅褐色、红色和黄色。其中黄色为故障安全安全系统所保留

标签条

型号

非32通道标签条

6ES7 392-2XX00-0AA0

32通道标签条

6ES7 392-2XX10-0AA0
