发表人:jianfangwei 发表时间:2013-2-16 9:50:00



 本栏论题: 玻璃熔窑安装中的几个技术问题  [2717]
    玻璃熔窑安装关键是熔窑钢结构。它分为支承钢结构、窑体钢结构、蓄热室钢结构和烟道钢结构等四个主要部分,而支承钢结构的安装是熔窑钢结构安装的关键。

    熔窑支承钢结构支承熔窑全部重量,操作温度在1600℃以上,它采用四列(纵向A、B、C、D四列)和10行(横向T1、T2、T3……T10十行)立柱结构。立柱共40根,分长短两种立柱(从T1到T5为长立柱,T6到T10为短立柱),在C列和D列之间有斜撑结构,在T6、T7、T8行有独立的支撑联接结构。一行有四根立柱,行距为5500mm。每根立柱上部和下部均采用铰联接结构。其作用是防止熔窑施加于轴向负载而产生弯矩,同时可以消除熔窑在高温膨胀时加于立柱的偏心力。在立柱上部设有顶升装置和可调垫片组,以调整基础沉降产生的水平误差。支承钢结构与蓄热室钢结构、烟道钢结构互为独立的,相互不联系的自立式的结构。

    1、支承钢结构的安装与土建施工的关系

    支承钢结构的安装是熔窑安装的关键。不仅安装精度高,而且工作量大。熔窑立柱40根,蓄热室立柱38根,加上横梁及支撑结构,达数百吨之多,特别是蓄热室立柱,长达15000mm,安装难度大。采取土建与专业交错施工的办法,即土建专业施工部分平台板以及拆除大量模板的同时安装立柱,造成相互干扰,甚至造成立柱二次安装和调整的情况。表面上提前达到安装设备的节点,而实际效果并不理想。因此立柱的安装应在土建基础及平台板竣工,且模板拆除后进行。这样设备安装场地大,干扰小,障碍物已排除,有利于连续施工,也有利于进行集中兵力突击性的施工(见图)。此外,厂房钢结构安装要为支承钢结构安装创造条件。支承钢结构量大,且构件细长,在厂房封闭后进行的吊装,难度较大。
    采用了开口施工法,即在厂房未封闭前将所有产柱就位,特别是较长的蓄热室立柱,这样不仅保证了立柱吊装,而且节省机械台班。这是一种更合理的施工方法。


玻璃熔窑安装中的几个技术问题

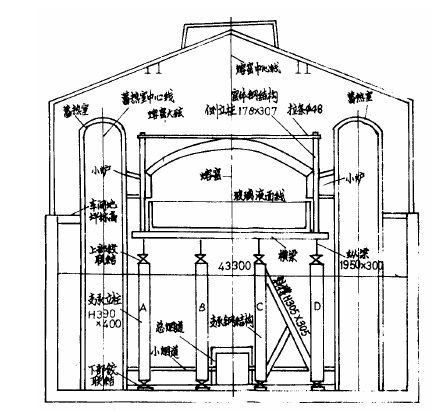

    图 熔窑断面图

    正确处理土建与设备安装的关系,不仅能获得较快的进度,而且充分保证安装质量。否则,造成大量的交叉施工,各专业相互牵制,相互影响,很难提高进度。再之安全也难以保证,因此立柱安装土建专业应创造充分的条件。

    2、立柱安装调整顺序的正确性

    支承钢结构在设计上充分考虑了热膨胀的因素及稳定性的要求,A、B、C、D四列及T1、T2…T10十行立柱中,C列TC7立柱是固定的。其方法是在该立柱相邻的三根立柱用斜撑联接,因此安装时应先从TC7立柱开始安装,然后安装T6、T8,再安装斜撑。SYP-2熔窑支承立柱安装采取“先就位,后调整”的方法以确保厂房屋面的封闭。调整的顺序即先从TC7开始,然后向前后延伸。

    3、确保支承钢结构安装精度重要性

    熔窑支承钢结构承受熔窑上部钢结构、耐材以及生产原料等一系列载荷达数千吨,加之工作温度高和基础沉降等的影响,决定了支承钢结构安装精度的高标准以及安装质量的高要求,因此从基础螺栓、垫板直至上部横梁的每一道安装工序,都必须保证质量,都应由英文、甲方及安装方进行联合检查和确认。
    产柱的垂直度、中心线调整符合要求后,最后安装横梁,横梁共54根,要逐根测量横梁至锡槽第一根立柱的距离,其偏差小于3mm,横梁标高是十分重要的,对砌筑耐材有较大的影响,横梁的标高极限偏差为0~-6mm,每根梁上测四个点,总共216点,其极限偏差均要求在允许值范围内。在整个熔窑安装过程中这是十分关键的环节,英方及中方的甲、乙两方对此十分重视,经反复检查和调整直至达到技术要求,方可进行下道工序。
