发表人:王sir 发表时间:2013-3-1 10:27:00



 本栏论题: 平板玻璃池窑结构图和各部位作用  [2790]

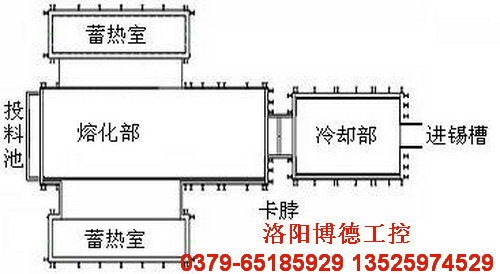

平板玻璃池窑结构图和各部位作用


    玻璃熔制部分:投料部分、熔化部、分隔设备、冷却部、成型部这六部分所组成。
    作用:
    1、配合料入窑
    2、高温加热融化玻璃态
    3、澄清、均化、冷却、成型

    (1)熔化部
    熔化部是配合料熔化和玻璃液澄清、均化的部分。
    由于工业上的玻璃池窑大都采用火焰对玻璃液表面加热,所以熔化部分为上、下两部分。上部被称为:火焰空间;下部被称为:窑池。
    火焰空间包括:大碹(拱顶)和胸墙等,窑池则由池壁和池底等构成。

    (2)分隔装置
    玻璃池窑的分隔装置是指玻璃池窑的熔化部与冷却部之间的分隔装置,它包括:玻璃液分隔装置和气体空间分隔装置。

    (3)冷却部
    从玻璃池窑熔化部进入冷却部的玻璃液要进一步澄清、均化和冷却才能满足玻璃液成型的要求。玻璃池窑冷却部结构与熔化部结构基本上相同,也分为下部窑池和上部空间两部分。其中,下部窑池由池底和池壁组成,上部空间由胸墙和大碹组成。只是冷却部窑池深度比熔化部窑池深度稍浅,即浅冷却池。

    (4)成型部
    浮法成型的平板玻璃池窑与其他成型方法的平板玻璃池窑之间的最根本区别就在于成型部的异同上,关于浮法成型平板玻璃池窑的成型部

    (5)窑池热源
    热源供给系统主要是指:小炉与燃料烧嘴。
    因燃煤气的热值较低,所以煤气和助燃空气均需要通过蓄热室的预热来提高燃烧温度。
    燃重油、天然气、城市煤气等高热值燃料时, 不必对燃料预热也能达到足够高的燃烧温度(重油加热也有自燃和爆炸的危险)。

    (6)余热回收部分
    余热作用:
    1、预热空气和燃料(主要是重油燃烧)
    2、加热余热锅炉中的水
    3、干燥原料、加热原料

    余热回收原理:
    利用废气与空气交替地通过其内的格子体,以格子体为传热的中间体,从而使得空气间接地获得废气的余热。

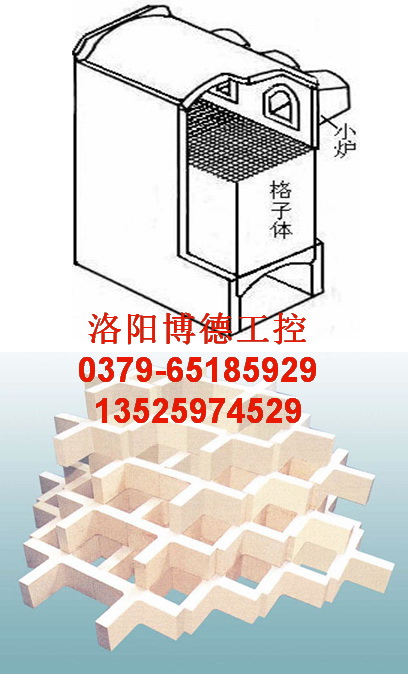

    (7)蓄热室


平板玻璃池窑结构图和各部位作用


    蓄热室内的具体流型是:
    废气作为高温的热气体从上向下通过蓄热室流动,而作为冷气体的助燃空气则从下向上通过蓄热室流动,这样设计的流型是符合流体力学中“分散垂直气流法则”(也称为:气流分流法则)之原理的。

    其目的是:使蓄热室内格子体各个通道内的气流量及温度自然地保持均匀。

    (8)排烟供气
    蓄热式玻璃池窑的排烟供气部分包括:烟道、换向设备和烟囱。

    换热设备:
    1、跳罩式是煤气换向器
    2、圆盘阀水冷闸板空气换向器
    3、闸板式空气换向设备
    4、水冷闸板式空气换热设备

以下是关于《平板玻璃池窑结构图和各部位作用》论题的回复(共5篇)

回复人:流氓生

 回复时间:2015-4-16 11:38:00



    哪位帮我下载一软件发我,20元帮助费,谢谢。QQ924011476 http://www.chinakong.com/download/listdown.asp?id=1518

回复人:qwert8191

 回复时间:2016-8-10 23:08:00



    好好

回复人:qwert8191

 回复时间:2016-10-31 14:50:00



    haohao

回复人:misakacya

 回复时间:2018-6-6 6:32:00



    这个可以有

回复人:以前以后

 回复时间:2018-6-28 17:31:00



    好好
