ISOCOM光耦如何隔离RS-485接口电路

发表评论(0)   作者:Anthony    发布时间:2012年9月5日

    采用的485接口隔离电路是利用三个光耦隔离收发及控制信号,加上485收发器共需要4片IC,且采用光耦隔离需要限流及输出上拉电阻,必要时还会使用三极管驱动。那么在选用光耦限流及输出上拉电阻方面会耗费很多不必要的时间;且光耦的输出信号上升时间较长,在与数字I/O端口相接时,需另加施密特整形才能保证信号的波形符合标准,如在DSP等系统中的应用。

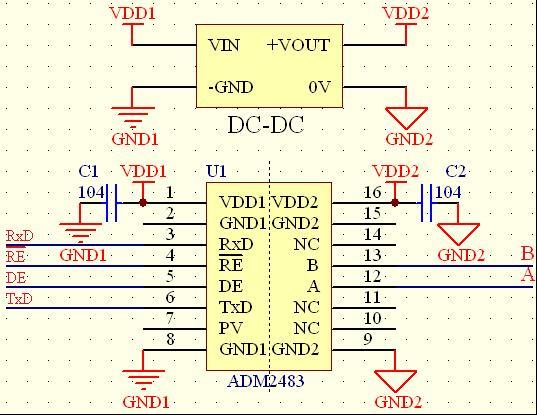

      ADM2483是内部集成了磁隔离通道和485收发器的芯片,内部集成的磁隔离通道原理与光耦不同,在输入输出端分别有编码解码电路和施密特整形电路,确保了输出波形的质量。且磁隔离功耗仅为光耦的1/10,传输延时为ns级,从直流到高速信号的传输都具有超越光耦的性能优势。内部集成的低功耗485收发器,信号传输速率可达500Kbps,后端总线可支持挂载256个节点。具有真失效保护、电源监控以及热关断功能。如图:

    http://www.chinakong.com/upload/upload12/201209052109428.jpg
    http://www.chinakong.com/upload/upload12/201209021749598.jpg
    ISOCOM亚太区授权代理商 大盛唐国际 韩先生:18221214209
