玻璃配方 - 洛阳博德工控自动化技术有限公司企业论坛 - 中国自动化企业中心

企业目录

发表人：王生

发表时间：2013/2/17 10:06:00

本栏论题：

玻璃配方 [2884]

    1、容器玻璃配方
    玻璃瓶罐被广泛地用于食品、酒类、饮料和医药等方面，它们大都是用钠钙玻璃制成的。
    现就其中的瓶罐玻璃配方、啤酒瓶玻璃配方、保温瓶玻璃配方、医药瓶玻璃配方和奶瓶玻璃配方中，各择几例介绍如下。
    1.1 罐头瓶玻璃配方

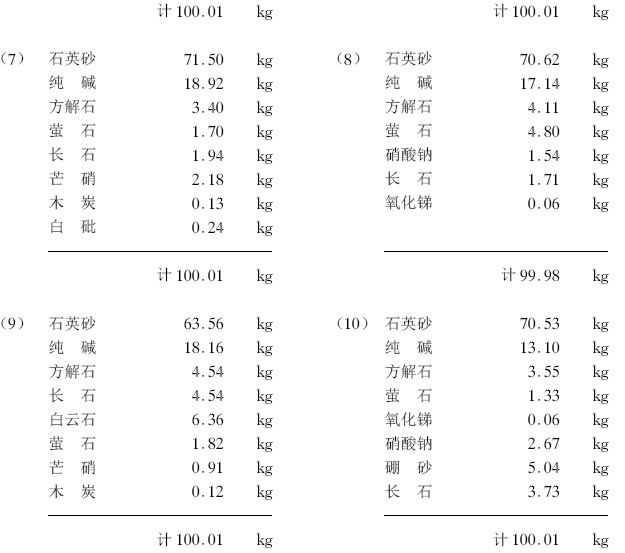

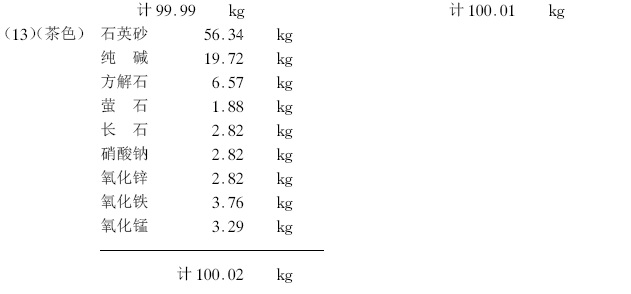

（10）方的熔化温度比前述（9）方略高。初投温度最好为1450-1460度，正常时可于
1430-1450度投料为宜。膨胀系数：66.774*10-7/°C用此方制出的罐头瓶可盛装肉类制品。

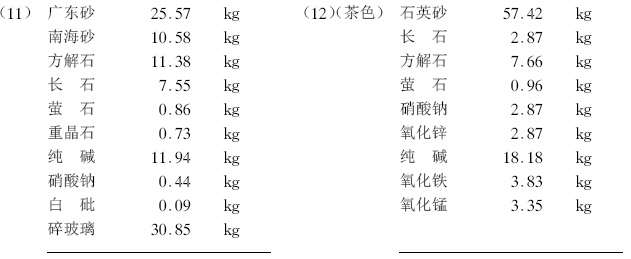

以下是关于《玻璃配方》论题的回复（共6篇）

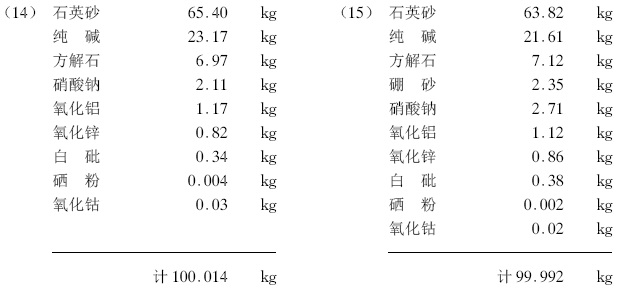

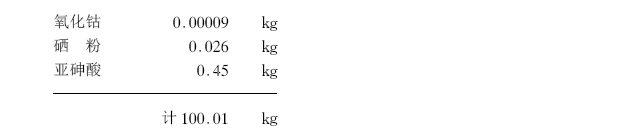

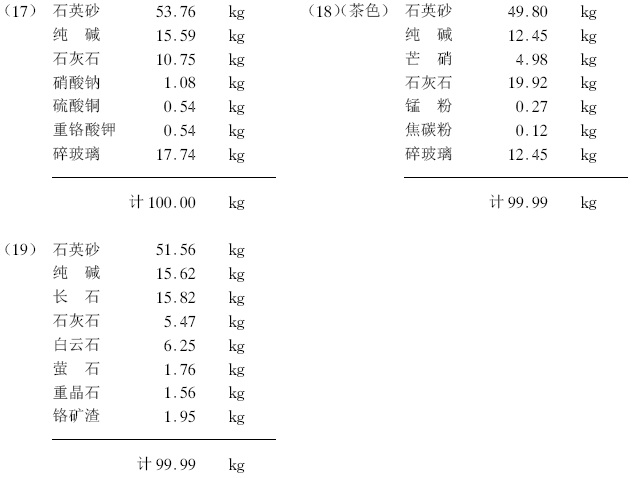

回复人：王生

回复时间：2013/2/17 10:13:00

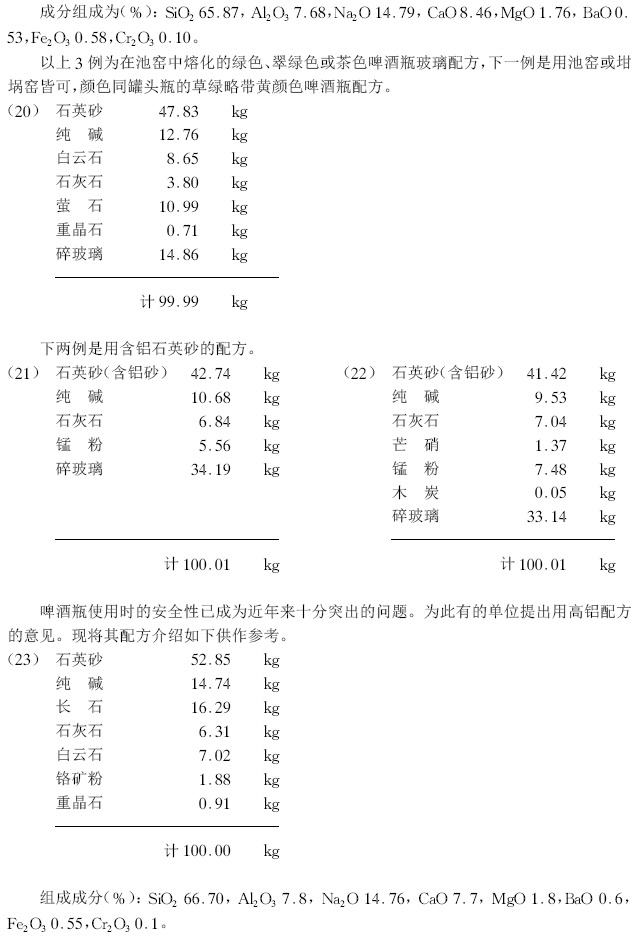

回复人：王生

回复时间：2013/2/17 10:15:00

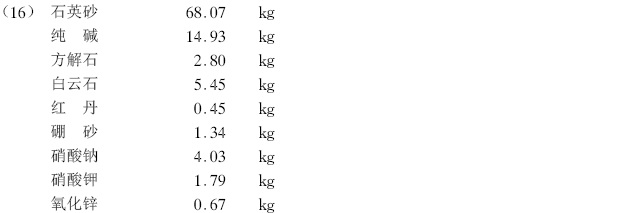

以下2例为四旋瓶和压机杯玻璃配方。

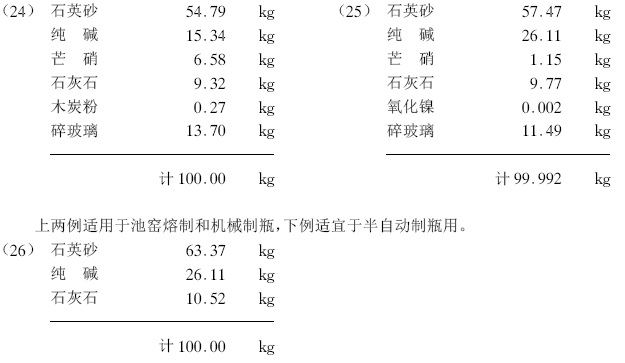

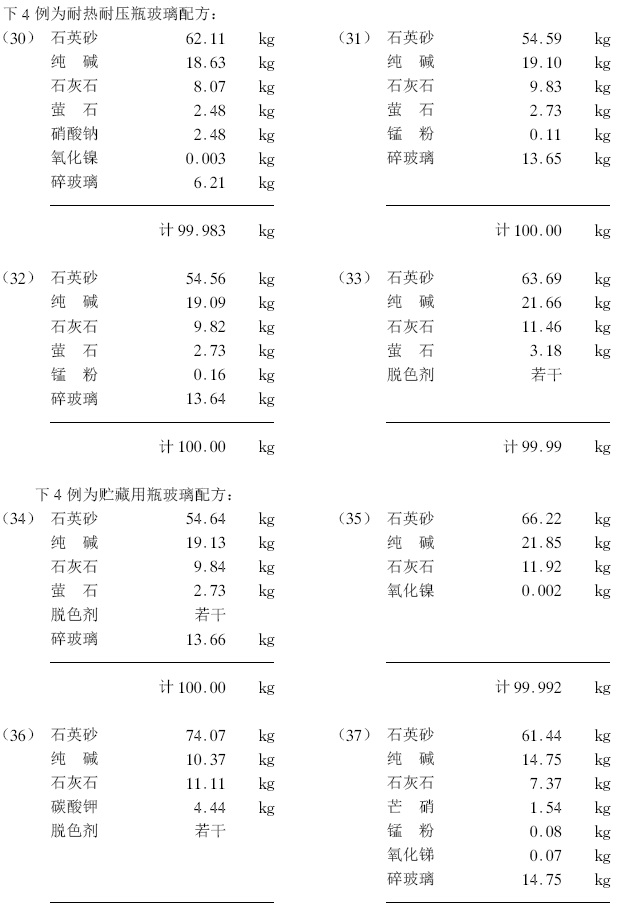

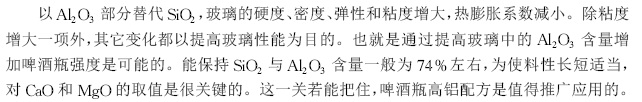

回复人：王生

回复时间：2013/2/17 10:18:00

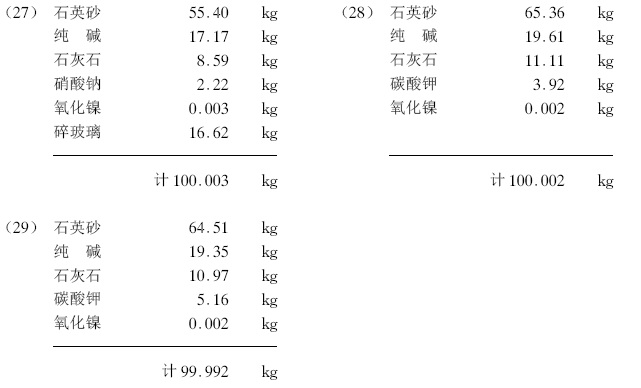

薄壁轻量瓶是包装容器发展的趋向之一，早在1930年，美国即开始研究包装瓶的轻量化，我国于70年代曾由原大连玻璃制品厂和大连轻工业学院及有关单位共同进行研制，制配出如下的配方：

    此方被称为768号玻璃，其组成成分(%)如下：SiO2 75，B2O3 0.54，CaO 3.7，MgO 1．08，PbO 0.48，ZnO 0.74，K2O 0.91，Na2O 17.3。组成中除含有17.3%的Na2O外，还有B2O3、PbO等，硬化速度较慢，属于“长”（慢凝）玻璃，由于轻瓶壁厚减薄，冷却速度加快，采用“长”玻璃，可使玻璃液在模型中合理分布，壁厚均匀，有利于提高强度和热稳定性。熔制温度为1480～1500℃，成型温度为1200℃，退火温度为540℃，退火质量对强度影响较大，可使强度变化20%或更多。
    用此配方制作出的薄壁轻量玻璃包装容器，可比原生产的罐头瓶减重30%左右；性能
    又符合当时轻工业部部颁罐头瓶标准要求，总的特点是透明度好，热稳定性及强度高，工艺性能也符合要求。投产后可根据成型机的机速情况，进一步调整，加入1%左右的Al2O3，适当提高它的CaO量，并可降低Na2O量。是为罐头瓶生产厂家应考虑运作的一个配方。
