阀门内部结构是怎样的？ [2643]

    下面通过美国马萨诸塞州伦萨姆Crosby阀门公司对管线中截止阀的故障及泄漏情况进行研究并将宇航工业技术应用在解决产品问题的经过介绍如下：

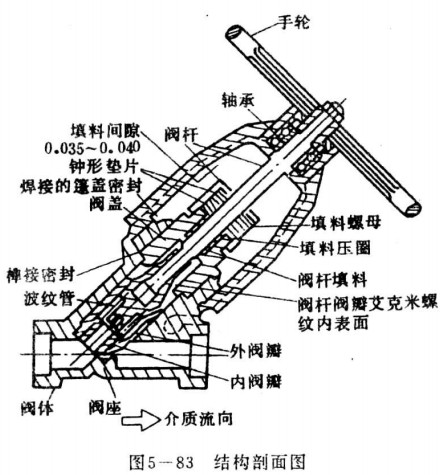

    该公司试验研究的产品是一个口径为25. 4mm，密封缩径为19mm的双密封阀瓣手动截止阀，阀门内部结构见图5 - 83。通过手轮转动阀杆带动阀瓣运动，阀杆套的艾克米梯形螺纹将手轮的转动变为阀瓣的轴向运动。

    http://www.chinakong.com/upload/upload13/201305091750188.jpg

    该阀门使用过程中，阀杆密封填料的动力负载是靠盘形垫圈组件产生的一个连续适当的外力来保持的。该外力的大小取决于密封填料之间的间隙，当密封效果不好时可以通过填料压紧螺母来调整。

    密封副是由阀座和一个同轴的双阀瓣组成。它模拟了二个阀门的连续作用。当这个以阀瓣组件到达关闭位置时，在弹簧力作用下内阀瓣首先接触到阀座，并由其承受全部流阻，而这时又可以很容易地使外阀瓣打开.同时起到关闭作用，但这时候外阀瓣并没有受到流阻的作用。

    阀盖和阀体相连接的表面是采用榫式密封形式并采用焊接蓬盖来加强密封效果。该阀的使用条件和技术参数如下：直径为25. 4mm,密封内径为19mm。管套焊接连接形式。压力：0-173巴；温度：-18~343℃ ;驱动方式：平动或电动。

    该截止阀采用同心阀瓣结构，同心双阀瓣是一种新颖的结构(在美国和其它国家均有专利）。当欲增加密封力时，它可以部分地抵消驱动装置施加给阀座的力。内外二个阀瓣是靠波纹管连接的。其中内阀瓣（阀门向上垂直放置时）中间有一通道。允许压力传入波纹管内。这里有二个力使内阀瓣紧压在阀座上。第一个力是内部结构产生的。它来源于弹簧和波纹管作用的结果。波纹管作用所产生的力是由于出入口压力差的作用，作用的面积等于波纹管面枳减去阀座面积。由此可见阀'座所受的力还有另外一部分是来自压力差，当压力差增大时阀座受力也增大。

    内阀瓣给与阀座的力不是由驱动装置施加的。驱动装置产生的力矩是施加在外阀瓣上的.其动作原理是：当关闭阀门时.在外阀瓣接触阀座之前，内阀瓣先与阀座接触（接触宽度为1.6mm);开启时正好相反。从中可以看出，无论是阀门打开或关闭时，都是内阀瓣直接承受较大的流量，而外阀瓣则只是承受较小的流量。因此对于主要的密封表面——外阀瓣的使用寿命会有明增长。

    本文章出自：http://www.zdhbuy.com/vvvf/4853.html

以下是关于《阀门内部结构是怎样的？》论题的回复（共2篇）

回复人：liaoxibei

回复时间：2014/1/20 8:33:00

看资料啊

回复人：15090550071

回复时间：2022/9/18 10:53:00

点赞多谢学习了
