玻璃煤气交换机的作用和换向过程 [2483] |

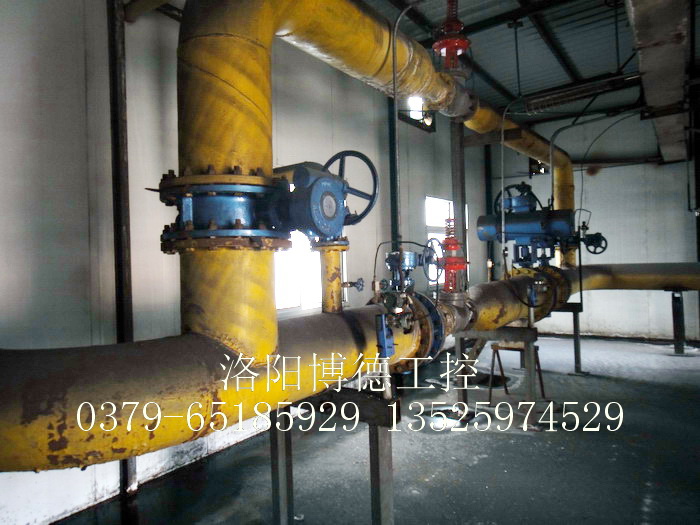

煤气交换机是用以改变焦炉加热系统气体流动方向的设备，通过拉条，杠杆，链条等带动交换旋塞和废气盘砣杆及空气盖板进行有规律的开关，以改变煤气，空气和废气的流动方向。
交换经历三个基本过程：即关煤气，交换废气与空气，开煤气。换向周期根据焦炉加热制度，煤气中类，蓄热室换热能力等确定。烧焦炉煤气时所有上升气流蓄热室都用以预热空气，格子转换热能力有富余，故交换三十分钟交换一次。
煤气交换方式：煤气缸再工作后半程停止，为完成一次交换工作。保护要求：煤气交换小于8.5秒 废气交换小于17秒，煤气、废气转换动作为1秒种。
根据交换工艺要求，PLC程序软件分别完成对煤气缸和废气缸的程序控制。输入端采用机械开关直接接人（包括行程开关，按钮 、压力继电器等），其中控制按钮中一般都有紧急停止，手动/自动转换，电动机启动/停止 , 各个电磁铁的单控制按钮等。这些信号的特点就是无源 ,与PLC 连接时非常方便 ,只须按工艺要求将输人的常开或常闭接点直接接人PLC即可。
继电器输出型的PLC每个输出点都是一个常开触点 ,该触点和普通继电器的触点从使用的角度看并无任何区别。因此在使用时需要由外部电路提供交流200V动力电源 。输出端采用继电器输出 控制电动机 电磁铁线圈及指示灯 由于PLC中带有大量的定时器 ,任意一个都可以用于该目的 ,因此电路中就不必再设置时间继电器 。所有的输人端子都已经由PLC提供DC24V电源,
因此外部的输人只要求构成通路即可 。 |
|
