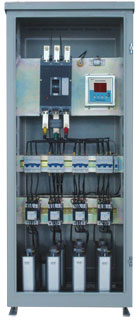

    HWBC-PT3型自动无功补偿装置简介

    HWBC-PT3型无功补偿器是沈阳华威电力设备有限公司开发的新型无功补偿器。属于三相电容器同时投切型无功补偿器，适用于三相负荷基本平衡的用户。可以单独安装，也可以为厢式变电站配套。
    HWBC-PT3型无功补偿器采用阶梯式电容器布置结构，在安装10台电容器的情况下，最小步进台阶为总补偿量的1/35，因此可以实现相当精细的补偿控制。并且具有适度过补偿功能，可以在低压侧对变压器自身的无功电流进行补偿，过补偿量可以设定，从而可以最大限度地减少无功电能表的读数，最大限度地减少用户的功率因数调整电费。特别适用于交功率因数调整电费的用户，也适用于已经安装了无功补偿装置而仍然要交功率因数调整电费的用户进行更新改造。
    HWBC-PT3型控制器使用最新型的32位ARM高性能单片机LPC2132作为控制核心实现控制操作，LPC2132的性能大约比常用8位单片机强100倍，从而保证控制器的强大功能得以实现。32位ARM单片机具有极高的性能价格比，但是由于其开发难度过大，目前使用32位ARM单片机作为控制核心的产品仍属凤毛麟角。

    HWBC-PT3型无功补偿器的要性能特点如下：
    1，使用最新型的32位ARM高性能单片机LPC2132进行控制，在最大限度地简化控制器复杂程度的同时，获得精确的参数检测结果和精密的控制效果。
    2，采用阶梯式电容器布置结构，内部安装有若干台主电容器（视总补偿量而定）和一台1/2容量电容器以及一台1/4容量电容器，在安装10台电容器的情况下，最小步进台阶为总补偿量的1/35，因此可以实现相当精细的补偿控制。
    3，具有适度过补偿功能，可以在低压侧对变压器自身的无功电流进行补偿，过补偿量可以设定。从而可以最大限度地减少无功电能表的读数，可以最大限度地减少系统损耗。对于功率因数极低而要交很多力率电费的用户，可以取得最好的效果。
    4，检测精度高。被检模拟量经分压后直接输入LPC2132的A/D转换器进行采样，避免了输入处理电路导致的误差。对输入通道的采样速率高达每秒20000次，2个输入通道（1个电压通道，1个电流通道）的总采样速率高达每秒40000次。高速采样和精心设计的控制软件充分满足了精密测量的要求，不但可以在谐波干扰严重的情况下保证各种电网参数的测量精度，而且可以对谐波电压和谐波电流进行检测。电压检测分辨率可达0.1V，电流检测分辨率可达0.1A，功率因数检测分辨率可达0.001。
    5，使用3排LED数码管，可同时显示3项数据，便于查看大量的显示数据。在低温情况下可正常显示。
    6，具有谐波检测功能。可以测量并显示各次谐波电压畸变率、各次谐波电流畸变率、谐波电压总畸变率THDu和谐波电流总畸变率THDi。可以显示高次分数谐波的畸变率和高次分数谐波频率。
    7，具有完善的保护功能，在运行过程中，如果遇到电压过高，电压过低，系统谐波含量过高等情况，会自动进入报警状态并切除所有的电容器，显示器将报警情况显示出来。在引起报警的原因消除之后，会自动重新投入运行。
    8，独有的谐波过载保护功能。根据各次谐波电压对电容器的影响自动计算出电容器的过载数值，当过载超过额定值1.3倍时，可以切除电容器，从而保护电容器不会由于谐波过载而损坏。当系统的谐波电压减少时，可以自动重新投入电容器。
    9，最多可以安装10台电容器。其中包括一台1/2容量电容器和一台1/4容量电容器，因此补偿阶梯容量可以达到总补偿量的1/35，可以保证对系统实现精确的无功补偿。
    10，具有数据传输功能，可以通过RS232接口向上位机传送数据。
    11，机内控制器以系统的无功功率为依据控制电容器的投切，从而保证不会出现轻载震荡现象。
    12，具有状态保存功能，控制器会自动保存状态，不会因停电而丢失。也就是说：如果停电之前控制器处于停止状态，则来电之后仍然保持停止状态。如果停电之前控制器处于运行状态，则来电之后自动进入运行状态。
    13，具有手动功能，在手动状态下，每按一次“运行”按钮投入一台电容器，每按一次“停止”按钮切除一台电容器，手动状态主要用于整机调试。

    主要技术指标：
    额定电压： 220V±10%。
    环境温度： -25——50℃
    相对湿度： <95%
    海拔高度： <2000米
    控制输出路数： 10路（无触点电子继电器输出）
    输出继电器输出电压： 220V
    输出继电器接点容量： 1A

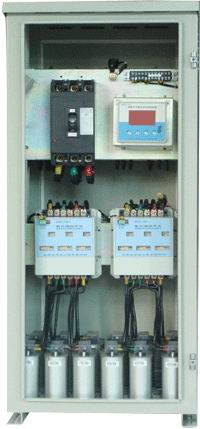

    HWBC-TZ3型调整不平衡无功补偿装置简介

    HWBC-TZ3型调整不平衡无功补偿装置是沈阳华威电力设备有限公司利用最新发明专利技术研制的新型无功补偿器。专利申请号：200610134422.3，主要应用于三相四线的低压配电系统中作为调整不平衡电流和补偿功率因数之用，其主要性能特点如下：
    1，在补偿功率因数的同时调整三相不平衡有功电流。不但可以减少变压器及以上线路的铜损而且可以减少变压器的铁损。
    2，使用电容器电压过零投入和电流过零切除技术。电容器的电压过零投入可以消除电容器投入时产生的涌流，可以消除涌流对系统的影响，并可显著提高电容器的使用寿命。电容器的电流过零切除可消除继电器接点的电弧从而增加继电器的寿命。
    3，使用磁保持继电器控制电容器的投切及联结方式，因此补偿器的自耗电降至极小，并且使运行噪音降至极小。
    4，具有过补偿功能，可以在低压侧对变压器自身的无功电流进行补偿，从而最大限度地减少系统损耗。
    5，具有谐波检测和谐波过载保护功能。机内控制器对系统的谐波电压和谐波电流进行监测，可以显示谐波电压总畸变率THDu和谐波电流总畸变率THDi。当谐波电压超过允许值时，可以切除电容器，从而保护电容器不会由于谐波过载而损坏。当系统的谐波电压减少时，可自动重新投入电容器。
    6，最多可以安装18台电容器，可以满足对大容量变压器的补偿要求。
    7，使用最新型的32位ARM高性能单片机进行控制，在最大限度地简化机内控制器复杂程度的同时，获得精确的参数检测结果和精密的控制效果。
    8，具有检测数据保存功能，可以储存一个月的运行数据，保存的数据可以用电脑读出或者通过通讯设备向管理中心传送。
    9，机内控制器以系统的无功功率为依据控制电容器的投切，从而保证不会出现轻载震荡现象。

    主要技术指标：
    额定电压： 380V±10%，3相4线
    环境温度： -25——50℃
    相对湿度： <95%
    海拔高度： <2000米
    总补偿量： 24—300Kvar
    适用变压器容量：80—1000KVA

    补偿器的内部结构分为基本结构和扩展结构
    基本结构主要包括：1台微机控制器，4台电容器编组开关和12台单相电力电容器。总补偿量在120Kvar以下的补偿器均为基本结构。
    扩展结构在基本结构的基础上，增加若干台三相电力电容器及相应的控制开关。例如当总补偿量为180Kvar时，则机内中包括12台10Kvar的单相电容器，还包括2台30Kvar的三相电容器。总补偿量为300Kvar时，则机内中包括12台10Kvar的单相电容器，还包括6台30Kvar的三相电容器。控制开关可以使用交流接触器也可以使用复合开关。
    补偿器的操作非常简单。在机内控制器的面板上有四个按钮，一个启动按钮，一个停止按钮和两个选项按钮。按下启动按钮，控制器即进入运行状态，启动按钮左上角的运行指示灯会点亮，按下停止按钮，控制器即进入停止状态，启动按钮左上角的运行指示灯会熄灭。不论在运行状态或停止状态，显示器显示均可以显示数据，显示器有三排数码管，可以同时显示三项数据。按选项按钮可以选择显示的项目。
    补偿器投入运行后，机内控制器会自动控制电容器的投切。
    机内控制器会自动保存状态，不会因停电而丢失。也就是说：如果停电之前控制器处于停止状态，则来电之后仍然保持停止状态。如果停电之前控制器处于运行状态，则来电之后自动进入运行状态。
    补偿器具有完善的保护功能，在运行过程中，如果遇到电压过高，电压过低，系统谐波含量过高，及相序错等情况，机内控制器会自动进入报警状态并切除所有的电容器，显示器将报警情况显示出来。在引起报警的原因消除之后，补偿器会自动重新投入运行。
