供应：DIT-RTU-201远程测控终端（有效期：2024/5/6） [已过期]

发布单位：

发布单位：深圳市东深智能技术有限公司	所在城市：深圳
电子信箱：market@szdit.com	联系电话：0755-86168171
单位网址：http://www.szdit.com	发布时间：2023/5/7

信息内容：

    关键词：水利信息测控终端、水利数据远程采集、水利信息集中采集
    http://www.chinakong.com/upload/upload11/201111011030038.jpg

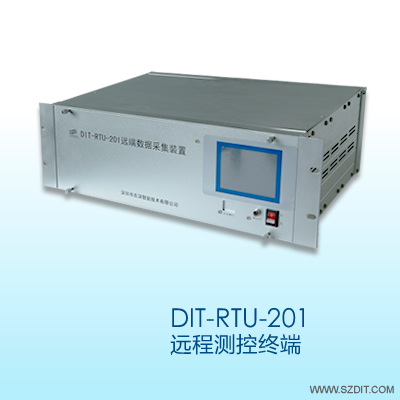

    DIT-RTU-201远程测控终端集GPRS/CDMA无线数据传输技术、先进的数字信号处理技术、多种类型的模拟量和电量采集、开关量输入输出、大屏幕TFT LCD人机界面和触摸屏于一体，是一款功能强大，应用面广的远程测控终端产品，广泛应用于水利关键信息采集、水利集中数据采集的场合、水利信息综合采集和管理、泵站监控、闸群监控。
    DIT-RTU-201远程测控终端单台设备数据采集量大，可达到32路模拟量及32路开关量（脉冲量），监测规模可配置，监测量类型丰富，内部包含各类信号的高效全面隔离调理处理，通信方式支持以太网、GPRS、近距离无线通讯、RS485通讯，提供TFT真彩液晶显示界面以及触摸屏操作，友好方便，插板式结构，组装方便，维护快捷。

    功能特点
    1. 支持GPRS通讯、以太网通讯、RS485及RS232通讯接口；选配近距离无线通讯模块（无障碍可达4km），可以将不方便布线采集的数据量通过无线方式采集。
    2. 通过触摸屏来进行设备的操作与设置，通过TFT LCD以多种形式（文本、棒图、曲线、位图等）形象生动地显示现场的所有监测信息；
    3. 插板式结构设计，可以灵活配置各种功能板。提供六类功能板：非电量输入调理板、电量输入调理板、模拟量采集板、开关量输入板、开关量输出板、通信主板等；
    4. 模拟量输入、开关量输入以及开关量输出通道数可自由配置，最多可以扩展到32路非电量输入和32路电量输入（模拟量输入总通道数目为32路），32路开关量输入与32路开关量输出（开关量总通道数目为32路）；
    5. 选配无线数传模块，该模块可以配置为16路模拟量输入（非电量输入或电量输入）或16路开关量输入/输出通道。
    功能板说明
    1. 非电量输入调理板：每块板处理8路信号，信号类型为标准信号，即4-20mA或0-5V，每通道采用线性光耦实现全隔离（信号隔离、电源隔离和道道间隔离）和信号调理，这样每路外接信号都不需在装置外另配隔离模块；
    2. 电量输入调理板：每块板处理8路电量信号，可根据需要配置为8路交流电流通道或2路交流电压通道加6路交流电流通道；内置电流传感器和电压传感器；
    3. 模拟量采集板：每块板处理16路信号（调理板的输出），以高性能MCU为处理核心，内部集成16路12位ADC；
    4. 开关量输入采集板：每块板处理16路外部无源开关输入信号（干节点），输入信号与外部采用光电隔离；
    5. 开关量输出板：每块板配置为16路开关量继电器输出；
    6. 通信主板：产品的核心功能板，该板以ARM为核心，其主要功能有：管理、控制其他各功能板（如有无线数传模块还包括该模块）协调工作；通过液晶和触摸屏设置系统信息和所有测点的相关参数以及通信参数；根据设置参数实时计算所有测点的物理量值，并以多种形式实时显示；根据设定的通信策略通过GPRS、RS485、RS232以及以太网将实测数据发送出去。其中通信策略包括：定时发送和逢变必报，以及用户自定义的策略。
    技术参数
    1. 非电量输入类型：4-20mA（或0-5V）信号；
    2. 电量输入类型：交流电流0~5A或0~1A，交流电压0~100V或0~100/√3V；
    3. 模拟量通道：48/32/16/0路非电量输入 + 0/16/32/48路电量输入；
    4. 开关量通道：48/32/16/0路开关量输入+0/16/32/48路开关量输出；
    5. 模拟量数据采集精度：0.2%FS+1LSD，分辨率：≤0.05%FS；
    6. 模拟量输入通道：可选配全隔离模块，额定隔离电压为2000VAC Vpeak，隔离IMR140db 60Hz，隔离带宽≥1MHz；开关量输出节点输出电流最大500mA，30VDC；
    7. 无线数传模块：无阻挡距离4km，最多16路模拟量或16路开关量可选；
    8. 通信接口：
    RS232接口：设置RTU参数和GPRS通信参数；
    GPRS传输：默认MODBUS UDP协议；
    RS485接口传输：通信速率默认为9600bps，MODBUS协议；
    以太网接口：10Mbps，默认MODBUS UDP协议；
    9. 显示方式：TFT LCD显示；
    10. 工作电源：220VAC（110）±20%，50Hz（60Hz）；
    11. 工作环境：温度-10~+50℃，湿度≤98%Rh；
    12. 平均无故障工作时间（MTBF）：20000小时。
