1. 概述

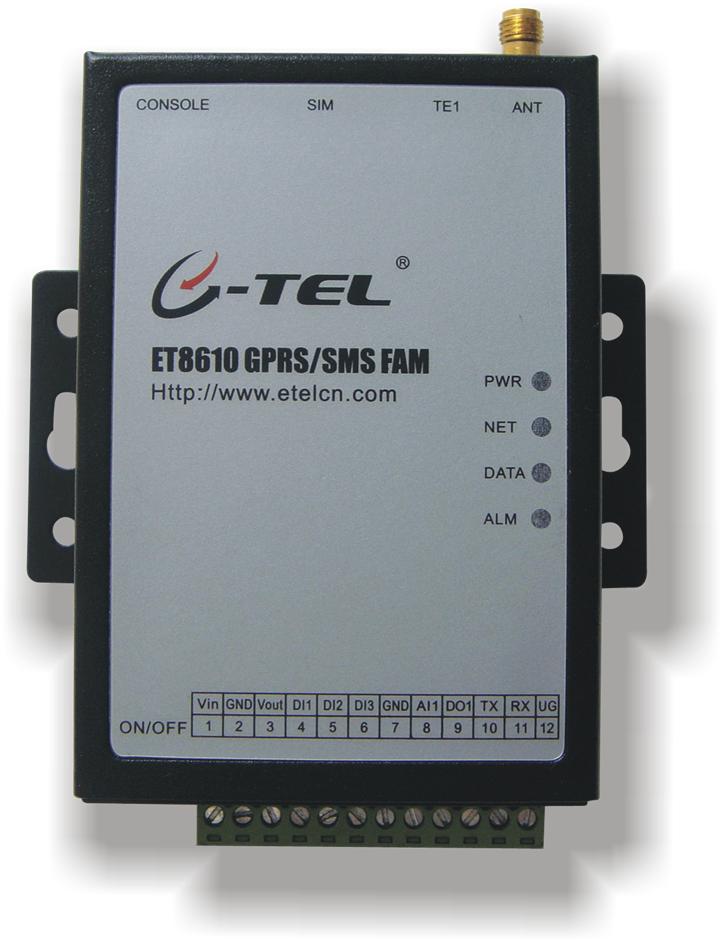

ET8610 GPRS/SMS FAM报警控制器基于GPRS/SMS平台，内嵌GPRS通讯模块，工业级标准设计，具有GPRS数据传输、中英文短信、数字I/O输入输出，模拟输入接口等功能，提供RS232、DI, AI、TE等接口，可连接各种传感器或直接与用户设备连接，实现GPRS或短消息通讯功能。
http://www.chinakong.com/upload/upload12/201208131149598.JPG
ET8610 GPRS/SMS FAM主要针对电力系统自动化、机房安全、工业监控、水位检测，农田灌溉等行业的应用，特别适合于安防、远程控制等行业利用GPRS/SMS网络平台实现远程监控。
2. 主要功能
· 工业级设计
伊泰ET8610 GPRS/SMS FAM报警控制器采用工业级设计，内置看门狗电路，保证系统正常工作，MCU实时监测GPRS模块和CPU通讯状况，如果长时间通讯无响应，系统将复位并重新工作。非常适合于需要长期连续工作的应用环境，抗干扰能力强。
· 透明数据传输
ET8610 GPRS/SMS FAM 报警控制器提供全透明数据传输通道，可通过RS232接口与各类PLC、RTU连接，从而扩展FAM应用范围，更好的为用户服务。
· 主备数据中心
ET8610 GPRS/SMS FAM 报警控制器支持主、备数据中心功能，用户可同时设置主备数据中心IP地址或域名，当与主数据中心连接失败后，将自动尝试与备数据中心连接。
· 内置锂电池，温度传感器
ET8610 GPRS/SMS FAM报警控制器内置1000mA锂电池，在无外部电源供电的情况下，可连续工作6小时，并且在外部电源中断后，及时发出报警短信通知用户。内置温度传感器能实时监测环境温度，外置的数字温度传感器可直接延伸到用户设备表面，监测用户设备温度。当温度超过和低于指定值，FAM将发送报警，当温度恢复正常值后，能发送温度恢复信息。
· 自定义报警短信
ET8610 GPRS/SMS FAM能自定义短信内容，根据报警端口状态，发送用户预先存储的报警短信内容到用户手机，便于阅读报警内容。
· I/O 状态缓存
ET8610 GPRS/SMS FAM使用NVRAM来存储I/O报警状态信息，当GPRS/SMS网络出现异常时，FAM能将数据存入NVRAM中，等待网络恢复正常后，将数据发出，NVRAM具备掉电保存数据功能，因此即使外部电源中断，FAM能继续保存数据。
· 振铃和短信发送报警
当报警产生时，FAM支持振铃和短信方式发送报警信息，FAM将先振铃10秒后，再将报警内容通过短信发给用户。用户并且可以通过短信对FAM进行远程设置及控制。
· 短信回执
为了保证报警短信的及时传达，用户可设置报警短信重发次数，除非报警清除或接收到用户发送的ACK短信回执，FAM将按指定重发次数和间隔时间发送报警短信。
· 自动发送报警消除短信
FAM所有I/O端口均可设置报警恢复短信，当报警状态清除后，能及时发送报警清除短信通知用户。
· 定时上报I/O接口状态
ET8610 FAM支持定时上报I/O接口状态信息功能，用户可设定每日指定时间或间隔固定时间上报，FAM能在用户指定的时间将I/O状态信息发送到数据中心。
· DO端口可编程输出
FAM DO（数字输出）端口支持可编程输出，针对用户现场需求，对输出电平高低，切换时间，次数等提供可编程方式，从而实现与用户终端设备，如继电器、门锁、报警铃等无缝结合。
· 摄像头拍照
FAM 提供接口与摄像头连接，实时远程图像抓拍，并能配合FAM IO端口，当有报警产生时，能即时抓拍图像，并将图像数据发送到数据中心；同时，FAM可设置固定时间间隔抓取图像，实现连续抓拍。
· MODBUS协议可编程输出
FAM提供存储及转发MODBUS协议指令功能，用户可将常用指令预先存入FAM中，FAM则自动通过指定间隔时间，将指令通过RS232/485端口循环发至PLC/RTU设备中，数据中心只需接收FAM返回数据即可。
· 时钟同步
FAM可以通过读取短信中的时钟或者通过GPRS获取数据中心的时钟，来实现时钟同步。
· 手机和PC机同时作为数据服务中心
FAM短信报警控制器支持手机或PC服务器作为数据服务中心，如需PC机作为服务中心，需使用伊泰FAM管理平台，管理平台支持SQL数据库，GOOGLE地图，并能自动生成报表。对于超过500站点的用户，建议采用PC机进行集中管理。
· 图形化软件配置
ET8610 GPRS/SMS FAM 报警控制器提供全图形化软件配置，简单易用，且支持将配置文件导入、导出功能，让用户只需点击几个图标，即可快速布置FAM系统。
· 应用领域广
ET8610 GPRS/SMS FAM报警控制器应用领域非常广泛，可应用于工业远程监控、安防、气象、环保、水利、电力等行业，为了更适合工业M2M领域应用，公司可以根据客户要求快速更改软硬件，以适合客户现场实际需求。
3. 技术指标
基本特点
GPRS 双频900/1800Mhz or 850/1900Mhz
GPRS 四频850/900/1800/1900Mhz (可选)
CDMA 800Mhz (可选)
双SIM卡槽 (可选)
自定义重连接时间
时钟同步
支持外接温度传感器
内嵌温度传感器
支持温度效验
I/O数据缓存
自定义每日定时上报I/O状态信息
自定义上报I/O状态信息间隔时间
AI和温度端口上下限设定
DO端口可编程输出
MODBUS协议可编程输出
光隔离端子
低功耗电源管理
自动电源检测
内置锂电池 (可选)
支持两路脉冲输入 (可选)
支持 GPS (可选)
支持最大16路温度传感器 (可选)
可连接摄像头，实现图像实时抓拍
支持报警联动摄像头抓拍
透明数据通道
基于PC图形化配置软件
采用实时嵌入式操作系统，系统可靠性高
内置看门狗，保证系统稳定工作
工业级设计，适合长期连续工作，抗干扰能力强
符合ETSI GSM Phase 2+标准
EMC设计
GPRS
工业级GPRS通讯模块
内嵌PPP、TCP/IP、UDP/IP标准协议
支持主备数据中心
透明数据传输通道
支持RS232接口数据传输
支持动态IP地址数据中心DNS域名寻址
支持公网和用户申请APN
支持永远在线或休眠模式
可接入伊泰FAM数据中心管理平台
远程控制及管理
SMS
支持振铃和短信报警
短信控制布防、撤防
自定义报警短信内容
报警产生，自动发送报警短信
支持4个服务中心号码
短信查询信号强度
支持报警联动DO端口
当端口实际值超过用户指定值，自动发送报警短信
短信查询I/O接口状态
短信远程配置
报警解除后，自动发送报警消除短信
短信回执
接口
天线：50Ω/SMA 阴头
SIM/R-UIM卡：3V
配置：RS232
数据传输：RS232（RS485、Ethernet 可选）
DI数字量输入：3路（0-3V为低电平, 3-36V为高电平)
AI模拟量输入：1路（0-10V）
DO数字量输出：1路
TE温度：2路
Note: DI(Digital Input) = 数字接口输入
AI (Analog Input) = 模拟接口输入
DO(Digital Output) = 数字接口输出，可驱动12V继电器
TE(Temperature) = 温度传感器
供电
电压：12~18VDC （12~30V 可选）
标准电源：DC12V
功耗：
通信：120mA@+12VDC
空闲：30mA@+12VDC
其他参数
尺寸：90mmx62mmx22.5mm (不包括天线和安装件)
重量：190g
工作环境温度：-45~+75oC
储存温度：-55~+85oC
相对湿度：95%(无凝结)
4．可接入传感器
浮球液位传感器
红外线传感器
温度传感器
湿度传感器
流量传感器
微光移动传感器
声音光报警器
电压传感器
风向传感器
空气流量传感器
速度传感器
照度传感器
继电器
电机控制器
振动传感器
水压传感器
磁场强度传感器
水平传感器
瓦斯传感器
水浸传感器
紧急按钮
5．硬件原理图
6．应用案例
ET8610 GPRS/SMS FAM 产品应用十分广泛，典型的应用包括：
· 电信运营商的通信站(基站、光纤、微波站等) UPS电池，温度、烟雾监测
· 变电站门禁、烟雾、温度监测
· 变压器温度监控
· 远程控制空调、电源、UPS
· 电力自动化系统集中控制
· 农田灌溉系统
· 水泵机组短信远程控制
· 漏电保护器报警与远程控制
· M2M监控系统
· 温湿度短信报警系统
· 远端设备维护系统
· 小型机房系统短信监控
· SMS断电报警系统
· 水浸短信报警系统
· 工业自动化短信监控系统
· 远端设备维护
· 自动售货机缺料监控系统
· GPRS防盗保安系统
· UPS远程监控系统
· 空调远程监控系统
· 冷库温度监控系统
· 火警防灾报警系统
· 水位远程监控系统
· 管道水压短信监控系统
· 门禁系统
· 物料库存控制
· 生产进程监控
· 环境保护短信监控
7．典型示图：
|
|
