供应：AtomD525 10COM双VGA双SSD,IDE,GPIO,WIFI,3G工业MINI ITX工控主板
（有效期：2024/5/6）
[已过期]
|
发布单位： |
|
信息内容： |

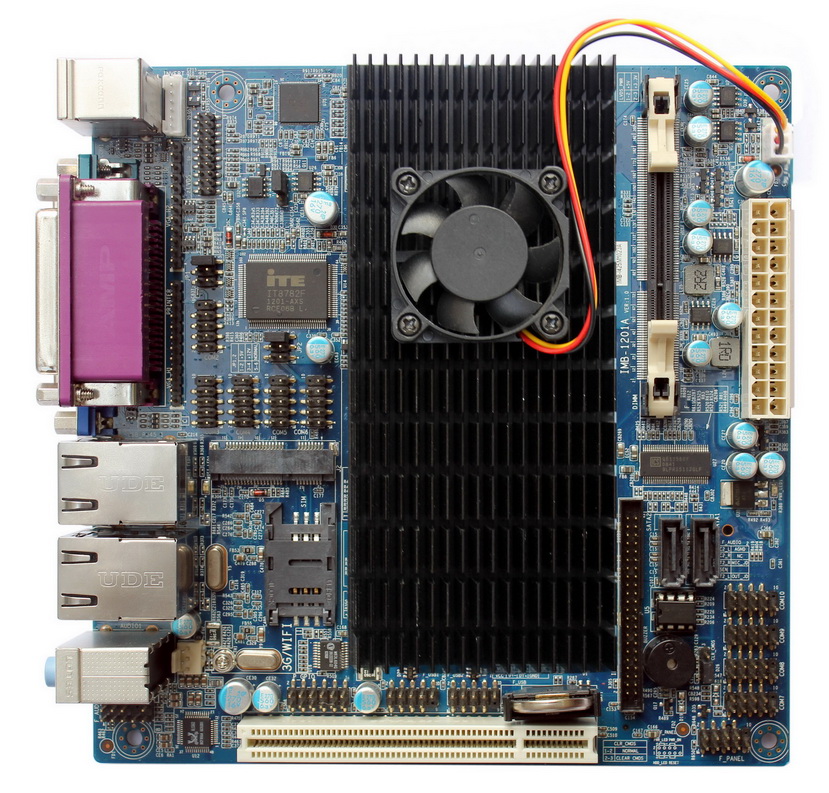

主板型號：IMB-I525M1023A
優勢概述：
1. 採用Intel Atom 低功耗處理器，若系統風道設計良好，可無風扇穩定運行；
2. 10個RS-232 COM，其中COM2,COM6帶電可選；
3. 雙VGA顯示，可實現同步&異步雙顯示；
4. 24bit LVDS，可與VGA實現雙顯；
5. 提供1個PCI,2個MINI PCI-E,1個IDE多種擴展接口，可實現無線WIFI,3G上網；
6. 板載雙千兆網卡；
7. 支持GPIO，上電開機，網絡喚醒，無盤啟動等特殊需求；
8. 採用全日化固態電容，大品牌電子料和接插件，一線工廠加工品質，功能電路保護設計，全面確保主板品質。
規格詳細參數：
系統參數：
CPU Intel AtomTM D525 Dual-Core 1.8GHz CPU
芯片 Intel ICH8-M
BIOS AMI 8Mbit Flash ROM BIOS
I/O Chip ITE IT8782F
內存 One 204-pin SODIMM Socket Supports Up to 4GB DDR3 800/1066/1333* SDRAM ( *Due to CPU spec limitation, the data transfer rate of DDR3 will be limited to 800MT/s only.)
SSD支持 伀渀攀 Mini PCI-E Socket
擴展插槽 1×PCI, 2×Mini PCI-E
I/O
MIO 1×M-IDE,1×SSD,1×LPT,2×SATA,1×RS-232(D-sub),9×RS-232,1×KB&Mouse(Optional) USB 8×USB 2.0 ports
GPIO 8-bit General Purpose I/0 for DI and DO
顯示
顯示芯片 Intel Pineview Integrated ,GMA3150
顯存 Intel DVMT supports 512MB video memory
支持分辨率 VGA1 Mode: Up to 2048×1536 @ 60Hz
雙顯 同步&異步雙顯：VGA/VGA1+VGA2, VGA/VGA1+LVDS
同步雙顯：VGA+VGA1,VGA2+LVDS
LVDS Single-channel 18/24-bit LVDS
音頻
聲卡 Realtek ALC662 Supports 5.1-CH Audio
聲卡接口 Mic-in, Line-out, Line-in
網絡
LAN1 Realtek 8111E Gigabit Ethernet
LAN2 Realtek 8111E Gigabit Ethernet
背板I/O
1×PS/2 Keyboard / 1×PS/2 Mouse / 1×Parallel port / 1×Serial Port /1×VGA port / 4×USB 2.0 / 2×LAN RJ45 port / 5.1 CH Audio I/O(3 jacks)
板內I/O連接器
1×LVDS connector
1×Inverter_PWR connector
1×LVDS_PWR jumper
2×VGA connector
1×Front panel audio connector
9×COM port header
2×COM_PWR jumper
2×USB connectors support additional 4 USB ports
2×SATA connectors
1×IDE 44-pin connector
1×3G SIM socket
1×8bit GPIO(4-in / 4-out)
1×CLR_CMOS jumper
1×System panel connector
1×CPU Fan connector
1×System Fan connector
1×24-pin ATX Power connector
Mechanical & Environmental
Power Type ATX
Cooling Mode CPU Fan
Operating Temperature 0~60℃ (32~140℉)
Storage Temperature -40~75℃ (-40~167℉)
Operating Humidity 0~90% Relative Humidity, Non-condensing
Size (L×W) 170mm×170mm (6.69”×6.69”)
Weight 0.78Kg ( 1.72lbs)
Ordering Information
IMB-I525M1023A
Intel AtomTM D525+ICH8-M/Fan/10COM/2LAN/2VGA/1LVDS/1 PCI/2 MINI PCI-E/1 IDE/8-bit GPIO
IMB-I425M1023A
Intel AtomTM D425+ICH8-M/Fanless/10COM/2LAN/2VGA/1LVDS/1 PCI/2 MINI PCI-E/1 IDE/8-bit GPIO |
|
