GVF系列7500KVA高压变频器成功在上海正式投入运行

发布单位：株洲变流技术国家工程研究中心有限公司发布时间：2008-7-9

GVF系列7500KVA高压变频器成功在上海正式投入运行

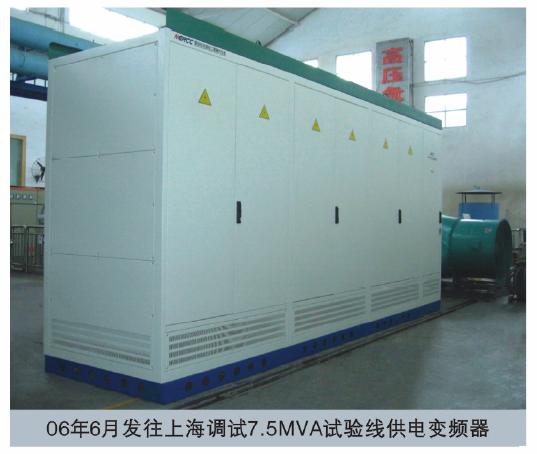

    GVF-7500/3.8-T1型高压变频器是株洲变流技术国家工程研究中心为上海某工程项目开发的高压变频器产品，是目前国产容量大、正式投入使用的高压变频器。
    它综合运用现代电力电子技术、计算机控制技术、计算机网络技术的先进成果，集多种高新技术为一体，如模块化技术、低感母排技术、采用DSP的多电平控制技术、光信号传输与隔离技术、高纯水冷却技术等等，是株洲变流技术国家工程研究中心多年来在变流技术研究和应用方面技术沉淀和最新成果的体现。
    GVF-7500/3.8-T1型高压变频器电流大（1200A）、容量高（7500kVA），在国产高压变频器中处于领先地位。同时该产品通过了国家科委及中国科学院的正式验收，已于2007年在我国上海正式投入运行，深受客户的称赞。

    该产品主要特点:
    - 结构灵活
    （单元）模块化设计，功率单元（模块）可以互换，电压等级组合方便，维护简单；
    高-高电压源型变频器，直接10kV输入，直接3.8kV输出，无需输出变压器；
    - 绿色环保
    整流部分对电网而言相当于36脉波二极管整流器，输入功率因数高，谐波电流小，无需功率因数补偿和谐波抑制装置；
    - 输出波形好
    输出正弦形多电平电压波形，综合PWM波开关频率高、dV/dt小、输出电流波形好，无需输出滤波装置，多电机电缆绝缘无损害；
    - 输出功率大
    变频器电流大（1200A）、容量高（7500kVA），在国产高压变频器中处于领先地位。
    - 冷却系统先进
    采用了先进的高纯水冷却技术，冷却效果好、效率高、安全余量大；
    - 安全可靠、免维护
    采用标准功率单元串联实现高电压输出，提高了变频器的冗余度及可靠性；
    具有电流限制功能，避免起动或负载突然变化时变频器输出电流过大而导致保护动作；
    在中间直流环节设有斩波电路，可以实现过压斩波和电阻制动，特别适应于需要制动的特殊场合；
    高压主电路与控制器之间采用光纤连接，强电弱电完全隔离，绝缘好，抗干扰能力强，安全可靠；
    与外部的网络接口采用反射内存和PROFIBUS DP，传输速度高，系统响应速度快；
    中间直流环节支撑电容采用自愈式安全膜式电容，寿命长，整个寿命期间，完全免维护；

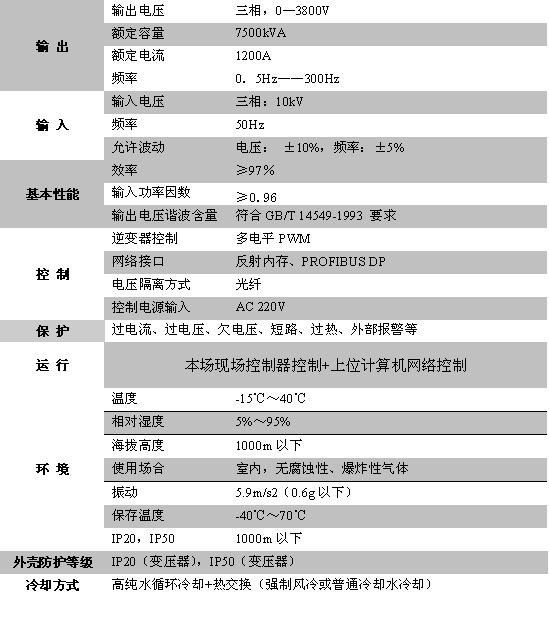

    GVF-7500/3.8-T1型高压变频器的主要技术参数:

    节能效果:
    根据应用场合，对象及负载情况的不同，节电率在20～70%之间。

    专利:
    已申请两项国家专利：电子器件（三点式五电平母排），机柜（三点式五电平IGBT模块）。
