产品介绍：

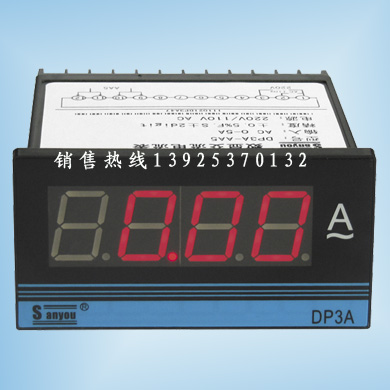

DP3四位数显电压表、电流表
1.特点
·可选带一组继电器输出或一路4-20MA输出
·采样速度2.5次/秒
·外型尺寸48H×96mm显示范围±1999
3.规格特征
[1]交流数字电压表
型号
量程
分辨力
电压互感器变比PT
精度
最大允许输入
DP3-AV2
2V
1mV
直接输入
±0.5%F.S±2Digit
10V
DP3-AV20
20V
10mV
直接输入
±0.5%F.S±2Digit
50V
DP3-AV200
200V
100mV
直接输入
±0.5%F.S±2Digit
500V
DP3-AV600
600V
1mV
直接输入
±1%F.S±2Digit
1000V
DP3-AV10K
10KV
10V
10KV:100V
±0.5%F.S±2Digit
100V
[2]直流数字电压表
型号
量程
分辨力
精度
最大允许输入
DP3-DV0.2
200mV
100uV
±0.5%F.S±2Digit
10V
DP3-DV2
2V
1mV
±0.5%F.S±2Digit
50V
DP3-DV20
20V
10mV
±0.5%F.S±2Digit
500V
DP3-DV200
200V
100mV
±0.5%F.S±2Digit
750V
[3]交流数字电流表
型号
量程
分辨力
电流互感CT
精度
最大允许输入
DP3-AA0.2
200mA
10uA
直接输入
±0.5%F.S±2Digit
500mA
DP3-AA2
2A
1mA
直接输入
±0.5%F.S±2Digit
5A
DP3-AA20
20A
10mA
20A:5A
±0.5%F.S±2Digit
1.2F.S
DP3-AA200
200A
100mA
200A:5A
±0.5%F.S±2Digit
1.2F.S
DP3-AA2000
2000A
1A
2000A:5A
±0.5%F.S±2Digit
1.2F.S
[4]交流数字电流表
型号
量程
分辨力
分流器变比DT
精度
最大允许输入
DP3-DA0.0002
200uA
100nA
直接输入
±0.5%F.S±2Digit
10mA
DP3-DA0.002
2mA
1uA
直接输入
±0.5%F.S±2Digit
100mA
DP3-DA0.02
20mA
10uA
直接输入
±0.5%F.S±2Digit
500mA
DP3-DA0.2
200mA
100uA
直接输入
±0.5%F.S±2Digit
1A
DP3-DA2
2A
1mA
直接输入
±0.5%F.S±2Digit
5A
DP3-DA20
20A
10mA
20A:75mV
±0.5%F.S±2Digit
1.5F.S
DP3-DA200
200A
100mA
200A:75mV
±0.5%F.S±2Digit
1.5F.S
DP3-DA2000
2000A
1A
2000A:75mV
±0.5%F.S±2Digit
1.5F.S
4.说明
1.测量精度测试环境条件为：温度20±2℃ 相对湿度35-85％.
2.任意量程的交直流电压、电流表均可按用户要求供货.
3.配电流互感器其二次额定电流为5A，交流电压互感其其二次额定电压为100V,直流电流分流器其二次额定电压为75mV.
4.根据用户要求仪表与电流互感器、分流器可以配套。
5.技术参数
最大显示
1999（AD 显示有效值）
频率范围
40-200Hz(仅对交流)
溢出显示
“-1”or“1”
极性显示
只显示“-”仅对直流
显示
红色数码管（14.2mmH）
电源
AC 110/220V ±10% 50/60HZ,功耗 ≤5VA
耐压
AC 1500V 1min
绝缘电阻
DC 500V ≥100MΩ
重量
约500g
6.安装尺寸
|
