产品介绍：

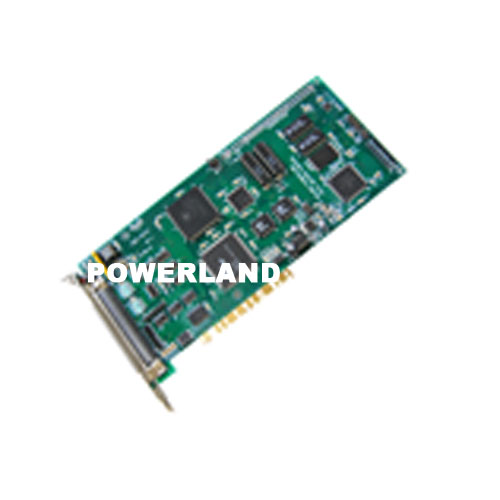

PNC2000GC异型玻璃切割数控系统是我公司专为异型玻璃切割机研制并生产的开放式异型玻璃切割CNC系统。前后经历了四代产品的更新，第一代是基于PCI总线的运动控制器与商用PC机的结合，第二代是基于PCI总线的运动控制器与宝伦专业工控机的结合，第三代是触摸式集成化高可靠PC104接口专业控制系统，第四代是闭环高速集成化军工级专用切割机系统。它是基于双32位CPU实时操作平台，控制联动4轴（可选8轴）,具有网络化、开放式、功能软件易扩展、高度集成、连接、安装简单、操作方便等特点。
随着数控技术的发展，控制器对切割设备的定位越来越精确，响应速度越来越快。数字位置环和速度环的运行，在允许的速度范围内，机器运行更加平稳，并精确的控制切割设备的编程定位。在切割期间，你可以通过动态的“图形缩放（放大缩小）”功能查看整个切割过程。
采用的软件是专为全自动异形玻璃切割设备专用。系统能同时控制X、Y、Z三轴定量运动，Z轴正切XY两轴的轨迹，W轴输出±9.99V的压力来控制下刀刀压。该系统性能稳定，切割精度高，重复性好，是一部全自动的高性能设备的专用系统。
软件功能介绍：
dxf类文件的排序功能，有最近点、任选切入点、按图形颜色顺时针、逆时针等选项。
刀压和速度根据直线方向或圆弧大小等实际情况实时改变。
手动操作：轴控制、I/O点控制、压力控制
补偿功能：刀具偏心补偿、间隙补偿、螺距补偿。
刀具正切轴功能: 刀具切割方向始终自动跟随XY正切方向运动。
刀压控制功能：具有16位DA线性模拟量（±9.99V）输出，用来控制下刀刀压。
刀具注油距离可设功能。
风机控制：吸气吹气由软件自动控制。
机械定位柱控制。
光电定位功能(精确确定玻璃的实际位置)，然后，根据实际位置和偏转角度，自动调整切割。
自动送料工作台控制（上片台控制）
支持前、后两个方向上片，自动控制上片台，与切割机进行全自动流水线切割。
多级命令编辑切割图形，支持直线、斜线和异形，可保存为G代码或DXF脚本文件。
可接受Optima、超佳等套料软件的标准G代码，或AUTOCAD的DXF文件。
AUTOCAD创建一个图形，并添加到图形库中。
图库套料编程，从图库中选取异形，设置相关参数、加工数量，自动套料，生成加工轨迹。
文件管理：加工轨迹文件的导入、导出，拷贝和删除。
加工路径实时跟踪显示，各种轴、I/O状态故障诊断与报警。
各种保护：包括软硬限位、刀压限制、外部急停控制等等。
自动与空运行任意切换。
拐角过度，在拐角处降低速度，保证加工品质。
图形库：有44种标准图形，可手动套料和简单的自动套料。
英制和公制编程。
通过网口从远程计算机下载工件程序，并可进行远程诊断。
U盘工件程序直接读取。
切割原片尺寸显示，生产计数显示，加工时间累计。
有高度的操作弹性和平台配置能力。
图形化参数编辑-非专业编程人员很快就能使用参数修改图形，并可对其进行放大、缩小、旋转和阵列。
允许你图形化的创建简单的工件程序。并把他们存入控制器的内部存储介质上。
柔性运动：它是近似的数据缓冲器和可中断结构，使处理器生成所有数据。这种结构允许SoftMotion使运动控制、I/O逻辑在用户接口紧密配合。
可变的片段长度到达最佳的轮廓性能。
速度增加/降低按扭可优化机器切割速度。
参数编程，可在程序加工同时，进行参数编程。
数控系统指标：
选配全闭环定位控制系统，控制精度可达每毫米65536个脉冲单位。
机器切割速度电机最高可以达到6000r/min，需机械配合实现。
指令速率： 3MHz。
反馈速率： 12MHz。
伺服回路采样速率：62.5μs/轴。
有程序的备份可以对程序进行恢复操作。
中文，英文可切换人性化操作界面（其它语种可订制）。
内置PLC功能，根据上片掰片自动化程度与点数，可编辑48路光隔离输入点，32路光隔离输出点，最大允许输入： 24VDC，10mA；最大允许输出： 24VDC，160 mA。
输入,输出点端子板。
专用回零，限位，急停接口。
真龙门同步功能（双边驱动）。
宝伦数控专用操作面板可选配。
5V,+/-12V系统专用开关电源。
可接数字伺服或步进电机，全闭环控制方式可选。
控制轴数：4轴控制系统，（最大扩展到8轴，联动轴数8轴）两种轴设定模式(三轴脉冲加方向开环输出；四轴轴闭环模拟量控制方式可选)。
最小设定单位：0.001mm或0.0001mm。
最大编程尺寸：9999.999mm。
多主多从电子齿轮同步。
计算机配置：
军工级高可靠一体化嵌入式主板
嵌入式操作系统（稳定可靠，防病毒）
CPU：800/600MHz
内存：256M/512M
可选15寸TFT液晶触摸屏/10.4寸液晶屏+微动式键盘/自配标准VGA显示器
存储器：电子盘/CF卡/硬盘，容量512M-160G可选
标准PS2键盘鼠标接口。
3个USB2.0接口。
标准RS232C：19200 Baud Rate通讯。
标准Ethernet:10M/100M base-T；
操作环境：0—60℃（32-140℉）；95%的相对湿度
|
