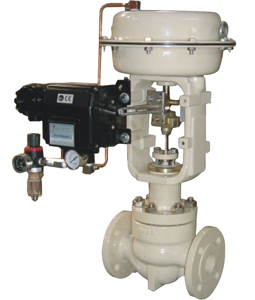

HSC笼式单座调节阀
产品介绍:
结构特点和应用范围 CV3000-HSC笼式单座调节阀适用于高压差易产生闪蒸空化的场合,是一种高性能的单座调节阀,坚固的套筒保护阀体不受闪蒸和空化的破坏。阀结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广。阀芯导向面积大,抗振性好。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构,其结构紧凑,输出力大。 本产品符合GB/T4213-92。 技术参数和性能指标 阀 体 型 式 直通单座铸造球形阀 公称通径 40、50、65、80、100、150、200mm 公称压力 ANSI 125、150、300、600 JIS10、16、20、30、40K PN1.6、4.0、6.4MPa 连接型式 法兰连接:FF、RF、RJ、LG 法兰标准:JIS B2201-1984、ANSI B16.5-1981、JB79-59等 焊接连接:嵌接焊SW(40~50mm) 对接焊BW(65~200mm) 材 料 铸钢(ZG230-450) 铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L)、钛等 上 阀 盖 常温型(P):-17~+230℃ 伸长Ⅰ型(EⅠ):-45~-17℃ +230~+566℃ 伸长Ⅱ型(EⅡ):-100~-45℃ 伸长Ⅲ型(EⅢ):-196~-100℃ 注:工作温度不准超过各种材料的允许范围 压盖型式 螺栓压紧式 填 料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料 阀内组件 阀芯型式 单座套筒式柱塞型阀芯 套筒形式 分离式套筒 材 料 不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L) 不锈钢堆焊司太莱合金、钛和耐腐蚀合金等 执行机构 型 式 HA多弹簧薄膜执行机构 膜片材料 丁睛橡胶夹尼龙布 弹簧范围 20~100、80~240kPa 供气压力 140~400kPa 气源接口 Rc 1 4 环境温度 -30~+70℃ 注:该阀也可配用VA5或VA6和LVP型执行机构。 阀作用型式 气—关式或气—开式 附 件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 性 能 泄 漏 量 金属阀座:小于阀额定容量的0.01%,符合ANSI B16.104-1976Ⅳ级 软 阀 座:小于阀额定容量的10-7,符合ANSI B16.104-1976Ⅵ级 回 差 带定位器:小于全行程的1% 不带定位器:小于全行程的3% 基本误差 带定位器:小于全行程的±1% 不带定位器:小于全行程的±5% 注:采用标准的V型聚四氟乙烯填料时 可调范围 50:1
