产品介绍：

    节能环保之选——FUNV QSH汽水混合器




    一、FUNV QSH汽水混合器 原理

    QSH汽水混合器是一种利用蒸汽直接加热水，供一切生产、生活用热水，采暧及空调的节能环保型混合器。QSH型汽水混合器主要由壳体、过滤网、填料、排污塞拉法尔等部分组成。核心部件为拉法尔喷管，水流与从壁管上许多斜孔喷入的蒸汽充分混合后流出，以达到热水的目的。壳体内填有金属填料，消除噪声。

    http://www.chinakong.com/upload/upload12/201201120946478.jpg


    二、FUNV QSH汽水混合器 特点

    1、 无噪声、无振动；
    2、 节省能源、热利用率几乎100%；
    3、 安装、使用、维护方便，不占空间；
    4、 热水不间断供应，水温可任意调节。

    三、FUNV QSH汽水混合器 用途
    FUNV QSH汽水混合器的用途十分广泛，既可用于一次性加热，也可循环反复加热。在化工行业，食品制造行业，也可采用气液混合，液液混合形式。

    四、FUNV QSH汽水混合器 外型尺寸

    QSH -4 -6 -8 -10 -12 -16 -20 -24 -32 -40 -48
    额定流量（m3/h） 1.2 2.5 4.5 7 10 18 25 35 60 105 165
    工作压力（MPa） 1.6 1.6 1.6 1.6 1.6 1.2 1.2 1.2 1.0 1.0 1.0
    净重（kg） 10 10 25 25 25 75 75 75 300 300 300
    运行重量（kg） 18 18 40 40 40 118 118 118 500 500 500
    噪声（dB） ≤65 ≤65 ≤65 ≤65
    A（mm） 240 360 660 1200
    B（mm） 105 130 170 300
    C（mm） 105 130 220 450
    水侧法兰 DN40 DN65 DN125 DN250
    汽侧法兰 DN40 DN65 DN125 DN250

    五、皇园机械FUNV QSH蒸汽消声加热器 选型参考
    FUNV QSH汽水混合器可用于空调采暖、卫生热水的加热系统，根据实际水流量的蒸汽耗量选用混合器。
    1、混合器未通入蒸汽时，额定流量下，水头损失为5mH2O，通入蒸汽后，水头损失可按1mH2O考虑;
    2、蒸汽压力就大于水压0.5MPa以上；
    3、混合器用于生活热水系统时应设置中间水箱，不能直接进入淋浴器，防止意外事故发生；
    4、混合器宜设备在水泵的吸水侧。
    FUNV QSH汽水混合器蒸汽喷入量表
    水压
    （MPa） 蒸汽压力（MPa）
    0.2 0.3 0.4 0.6 0.8 1.0
    0.1 660 910 1120 1540 1950 2350
    0.2 0 820 1120 1540 1950 2350
    0.3 / 0 940 1540 1950 2350
    0.4 / / 0 0 1950 2350
    0.5 / / / / 1890 2350
    FUNV QSH汽水混合器蒸汽喷入量换算系数表
    QSH 4 6 8 10 12 16 20 24 32 40 48
    系数 0.26 0.26 1 1 1 3.7 3.7 3.7 10.8 10.8 10.8
    http://www.chinakong.com/upload/upload12/201201120947448.jpg

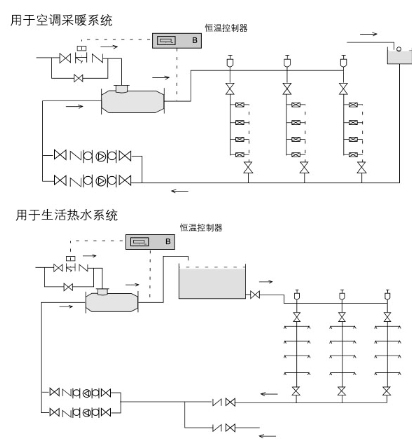

    六、皇园机械FUNV QSH蒸汽消声加热器 安装与使用
    1．混合器可水平安装，也可以竖直向上安装，蒸汽入口应水平或向下；
    2．混合器前后装设阀门、压力表及温度计，以便于观察和调节混合器工作状况；
    3．启动时，应先通水，再通汽；停机时，先关断汽源，再断水。

    http://www.chinakong.com/upload/upload12/201201120949048.jpg

    七、FUNV QSH汽水混合器 配套设备(根据实际需要配设，我厂均生产供应)

    1、 当设备在系统中与水管、汽管连接时，如果公称通径不一样，必须采用平缓过滤连接方式，即变径法兰接头。

    2、 为了使混合器调节出水温度过程更理想，请安装调节阀。

    3、 如果需要恒温自动控制出水温度，请安装恒温自动控制装置。

    4、 为了防止污垢，杂质进入混合器，请安装脏物过滤器

    5、 为了防止混合器及系统结垢，请安装防垢器。

    6、 为了减少水泵振动及澡声传递，请安装KXT型可曲挠合成橡胶接头。

    7、 为了确保系统安全，在停电时自动截断汽源，请安装高温电磁阀；同时，请安装止回阀防止逆流。

    了解更多皇园机械产品敬请登陆http://www.seedear.com
