产品介绍：

    一.概述
    ZY-641U 型自控系统应急控制器主要适用于自动化控制系统全部或者重要
    部分出现突发紧急状况、24V 供电或者UPS 供电发生故障时。由本应急后备切换
    器紧急接管该自动化系统的全部或者重要部分的控制。先切换到预先设置的紧急
    状态，然后由自动化系统应急后备切换控制器进行控制输出，紧急接替原自动化
    系统的全部或者部分输出控制功能。该控制器采用集成电路作为核心技术，使时
    漂和温漂性能有很大改善，同时具有使用方便、灵活，可靠性高等特点。控制器
    使用了完全集成的混合信号系统级芯片，可通过控制器前面板的旋钮开关控制现
    场设备的工作及状态，使调试和纠错工作更加简便。，同时提供报警功能及4～
    20mA 输出信号。在平时后备状态时系统并不带电。仅相当于一个通路，并且在
    通道上配置浪涌保护功能，也可以选择安全隔离功能节省输出通路上的隔离安全
    栅。应急控制时才进入工作状态。所以平时对自动化系统没有任何影响。保证了
    两套系统切换时控制器之间的安全，填补自动化控制领域系统故障情况下的后备
    能力不足的空白，目前以获得国家专利。

    二.工作原理
    自控系统应急控制器，包括输入接口单元801，用于传输自动化控制系统通
    过IO 电缆7 传输的信号；切换功能执行单元802，用于执行自动化控制系统的
    信号和切换控制单元806 的信号；输出接口单元803，用于将切换功能执行单元
    802 的信号传输给工厂控制设备9；切换控制单元806，用于接收系统故障信号
    或手动操作，并发出系统切换单元的控制信号给切换功能执行单元802；电源供
    电单元804，负责应急后备切换装置电源供电。其中，输入接口单元801、切换
    功能执行单元802 和输出接口单元803 依次相互电连接；输入接口单元801 与切
    换控制单元806 电连接；切换控制单元806 与切换功能执行单元802 电连接；切
    换控制单元806 分别电连接开关量单元805 和切换后模拟量单元807；电源供电
    单元804 分别与输入接口单元801、切换功能执行单元802、输出接口单元803
    和切换控制单元806 电连接；输入接口单元801 和自动化控制系统IO 电缆7 连
    接；输出接口单元803 最后与工厂控制设备9 连接。从而进行自控系统应急控制。

    三.自控系统应急控制器主要功能
    1.控制功能
    ZY-641U 型自控系统应急控制器可以驱动阀、电机，变频器及各种执行机
    构，可适用于各种现场控制系统，尤其适用于回路多控制要求高的自控系统的应
    急后备控制。控制器具有量程可调范围宽、响应及时、操作方便、工作稳定等突
    出优点。
    2.本地控制功能
    在主控板的面板每一个控制回路，上有一只红色的开关为，本地控制。为1
    的时候，左下部灯亮，此时进入控制器本地控制功能。通过黑色的旋钮或黑色切
    换开关进行操作。当开关量信号切到本地时，当黑色开关切到1 时，控制器为回
    路处于闭合状态，对现场开关量信号进行操作，来自控制室开关量（DO）的控制
    信号。当模拟量（AO）开关切到本地时，控制器处于本地控制状态，可以通过调
    节旋钮来改变控制信号的大小，实现本地模拟量控制。
    3.报警功能
    l 四路子站看门狗报警功能：平时检测来自控制系统某一子站的复位信号，
    一般为15 秒。当控制系统持续15 秒没有信号输出。在控制器后的看门狗，有提
    供报警输出。报警的端子，触点容量为5A。
    l 单独一路总控制系统看门狗报警功能：
    平时检测来自控制系统的系统复位信号，一般为15 秒。当控制系统持续没
    有信号输出。在控制器后的总看门狗，有提供报警输出。报警的端子，触点容量
    为3A。
    4.显示功能
    控制器前面板上有一长方形LED 显示屏，本地控制信号模拟量的回路测试电流显
    示。它显示本地控制信号值，其显示范围为 0%～100%对应4~20mA。
    mA 为单位；即 4mA 对应 0%、20mA 对应 100%。
    下图的实际解释为：通道一参数，本地控制信号为
    50%，指令信号输入为12mA，
    75%，指令信号输入为16mA，
    25%，指令信号输入为8mA，

    四.特点
    1.应急控制：平时处于不工作的状态！仅相当于一个输出信号的通路，应急后备切
    换控制器的控制信号相互独立完全隔离。控制器可以事先做好应急预案设
    置，联锁保护使用开关和旋钮不需要特殊编程。（可以单路、单元和总体
    的设置切换后备方式）。在系统或某一部分发生故障时，及时发出预置
    的控制信号使系统进入安全状态，随后操作员通过后备控制器手动操作控
    制系统失控的设备。当故障解除后关闭切换开关则转回自控系统控制。
    2.操作方便：操作工不需要复杂的编程知识! 手动按钮、旋钮方式操作简单、快速，
    有利于操作工在第一时间迅速恢复设备简单的运行装态。由于系统
    和控制器完全隔离，也可以放心处理控制系统的故障，编程维护控
    制系统，从而为解决控制系统的问题赢得了时间。
    3.后备输出的负载能力强、传输距离远：
    a.AO的负载能力强:所有AO回路发热量和温漂小，负载在750欧可以长期运行。
    b. DO的负载能力强:开关量负载能力强能达到5A电流。
    c.由于负载能力强，因此传输距离远，可靠性高。
    4.长使用寿命设计：
    a．长使用寿命线路板设计：采用多层线路板、保证元件的焊接良好。经过
    防腐处理并刷有绝缘漆。保证线路板在结露和腐蚀情况下的长期稳定。
    b ．用长效的集成芯片代替了电解电容。由于没有电容电解液的干涸情
    况， 从而大大延长了电路使用寿命。保证在常年工作中电路的稳定可
    靠。设计控制器工作寿命在十年以上。
    5.本产品连接十分简单：不需要改变原来自控系统的设计-----从端子两头接入，另
    外两头接出正对正、负对负即可。平时仅相当于去现场设
    备的一个通路。
    6.ZY－641U后备控制回路多：一台可以满足一个中型系统的后备控制要求。在64
    路后备不能满足要求的情况下，还提供了后备控制器扩展功能，保证了对系统提供
    足够的后备控制容量

    五.主要的技术参数和性能指标
    ●模拟量AO 输出信号： 4～20mA(输入阻抗 200 W)
    ●开关量DO 信号： 节点容量5A
    ●输出电流： 4mA～20mA(负载阻抗 200 W) 或 2.2mA～22mA（可调）
    ●显示指示电流： 0～200mA(负载阻抗 ￡500 W)
    ●分辨率：优于 0.1% 线性度：优于 0.1% . 重复性：优于 0.1%
    ●工作电源： 24VDC±10%，120W 和220VAC
    ●工作环境温度： -20℃～+40℃ .
    ●切换时间：小于等于10mS .

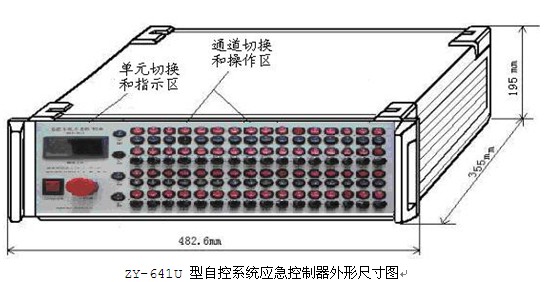

    ●外形及尺寸(见图 1)： 482.6×355×195mm
    ●重量：约 11.0Kg
