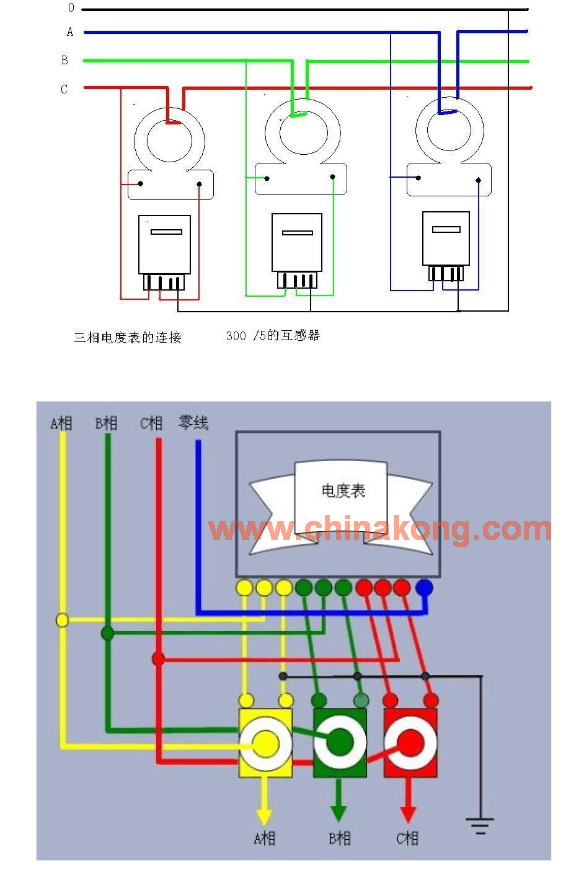

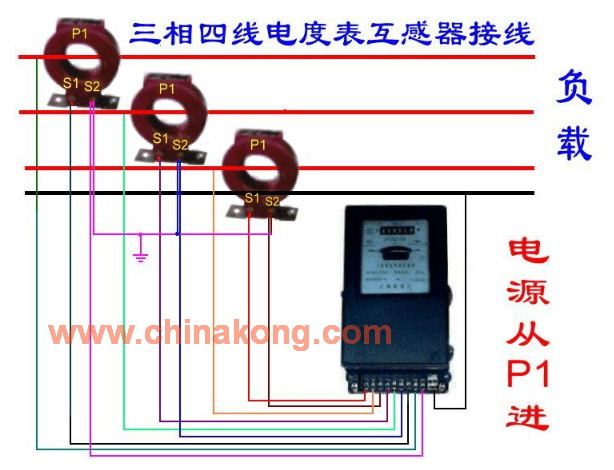

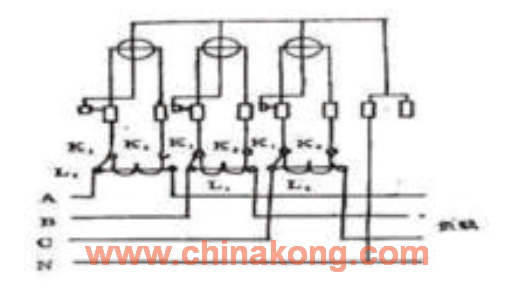

通过电流互感器接线的三相四线有功电度表，电压线与电流线共用接线方式，在计量中为数不少。这种方法省去三根电压引线，将电流互感器K1与电源L1相连，通过电流二次线，将电度表电压桩头与电流桩头连片连接接入这种接法旨在减少二次接线根数。
但是，这种按法非常危险：
第一，电流互感器二次回路不得接地，否则，引起短路，烧坏电度表。然而规程规定：互感器二次回路必须有一点接地。
第二，因电度表的电压、电流接线端子和互感器二次回路均带380／220V电压，在带电工作中、要时刻注意不能误碰。
第三，接到电度表的零线不能与其它任何一根搞错或调换，否则电度表电流线卷因短路而烧坏，同时电流互感器因二次回路接入电度表电压线卷，使回路阻抗无限增大而趋于开路状态，这些都是很危险的。
|
