EPLAN ESG（原理图生成器）在ABB的应用
----工程化改变一切
注：ESG（EPLAN Schematics Generator 原理图生成器）
位于德国 Ladenburg 的 ABB Schaltanlagentechnik 公司，使用 EPLAN CAE 系统来设计其优质箱柜。这些箱柜主要用于供配电场所，比如计算机中心、医院、发电站和工厂设备。值得一提的是，ABB 公司已经设计了一个集成的解决方案，它可利用 EPLAN 的接口连接到采购系统、机械设计和企业资源计划(ERP)。
ABB Schaltanlagentechnik 有限公司
ABB 是一家全球性低压箱柜供应商。在Ladenburg 的 ABB 公司研发和制造 MNS 系统的开关设备：MNS 系统基于模块化结构，是全球 ABB 低压箱柜的标准，目前这些箱柜在 40 多个国家(在中国的是厦门 ABB 开关有限公司)均有生产。现在 ABB 所覆盖的功率范围已经达到 1000 伏和 6300 安。MNS 系统除了电能分配系统，还包括电动机控制中心。用户可以选择固定式模块，也可选择能够在线安装、在线拆下的插入式模块。使用 MNS 系统，ABB 总计已经生产了大约900,000个开关盘。箱柜项目所包括的开关盘可从5个到最多1,500个。
残酷竞争中的优势
在开关设备结构领域的竞争相当激烈; 除了一部分大的供应商活跃于全球，还有许多本地制造商在以低价格策略运营。ABB打算怎么使自己不同于它的竞争者呢？ABB Schaltanlagentechnik 工程主管 Hermann Gra? 解释说："我们特别给自己定位为一个系统供应商。我们非常注重研发和制造的复杂箱柜的实用性，这非常重要。除了产品之外，我们将工程化和文档化作为企业的核心竞争力。
测试型箱柜附件
ABB还以为客户提供测试用开关，这对于其竞争者而言，运行的安全性和系统实用性方面的优势是无法匹敌的。Hermann Gra? 解释说："一旦发生内部故障，我们能够保证故障范围被局限在一个输出，这对于可靠性和人身安全是一个重要的因素。“
应付复杂问题
ABB 在箱柜的工程化上必须要很灵活。Hermann Gra? 解释说： "有时客户提供给我们的是功率，导线长度等数据，而有时我们从协作的工程公司那里收到具体的技术参数。" ABB工程师所面对的挑战是从不同的 MNS 组合中选择最优解决方案，对于不同的客户需求，比如电压，熔断器，马达过载保护系统以及不同的连接等等，采用不同的解决方案不可或缺。对于这些需求， ABB 可以利用建立在标准化基础之上的模块化元件来满足。

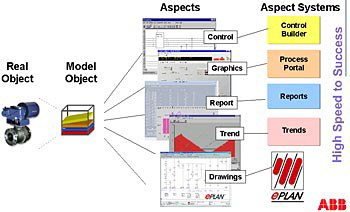

目标: 集成化信息平台
ABB 怎么解决这些复杂的问题呢? 为此，ABB 应用了 EPLAN CAE 系统，并将整个标准模块融合进了系统中。从此，设计人员的设计工作将在 EPLAN 中开始。Hermann Gra? 解释说: "我们的目标是整个设计阶段都在一个集成的信息平台上完成。" 在CAE 系统中，工程师选择已经定义为标准的模块完成设计任务。然后使用 EPLAN ESG 即可自动完成原理图的生成。这样，工程师的重复劳动被降至最低，而将主要经历用在了刀刃上-设计工作，而不是画图。”
与 ERP 系统集成
然而，集成化并不单单如此：使用 EPLAN ESG（原理图生成器）时，EPLAN 还有其它接口可用，这个 ESG 版本在 ABB 公司叫“ESG 2000”。 ABB项目负责人Thomas Grevener 解释说："ESG2000 用 EPLAN 宏和物料清单来表达 MNS 系统中的箱柜数据。每个工程都从用户的 BOM 清单开始。BOM 表的数据被录入到 ESG2000 中，然后在 ESG2000 中连接到 MNS 系统进行模块选择，所需要的各种信息，比如设备文本，电流，电缆信号等从 BOM 中读入，用于 EPLAN 自动生成原理图。 ESG 2000中还有一个排列工具，系统能够在柜体中按设定的规则放置 MNS 模块，EPLAN 随后可以自动生成一个主视图。不仅如此，还有一个 EPLAN 与 SAP 之间的连接，这使更高 ERP 层中的所有相关信息也可以使用了。Thomas Grevener解释说："所有材料输入到 ESG2000 后，可通过PMS数据库传送到SAP中。SAP自动地更新PMS数据库，这样，这里的集成也被确保了"。
统一的数据库
Thomas Grevener 花费了一些时间和精力，来将不同软件如SAP、ESG和 EPLAN 融合到一起，以简化 CAE 工艺。但他的付出已经获得回报，在项目期间不可避免地发生的更改，现在能以极小的花费，准确无误地转换了。由于有一个共同的数据库，给集成的解决方案带来另外一个好处，如零件清单和电缆接线图等文档能与原理图同时生成。这不但节省了时间，同时意味着文档总是最新的。
以ABB的角度来看，如果用户也用 EPLAN 来维护箱柜： 整个生产周期的集成就完美无缺了。
CAE系统的高自由度
除与应用程序接口，EPLAN 也允许系统自由添加信息：对于已经创建的独立 MNS 宏模块，可以自动完成布线。Thomas Grevener 解释说： "在进行设计更改时，这些宏使我们节省了不少时间。是它们建立了高度结构化的工程的基础"。
多种方式使工作更加容易
为了将来，ABB 正考虑使用 EPLAN Cabinet 系统来自动生成 3D 的箱柜，以进行更有效的生产控制。因为 EPLAN Cabinet 可以决定自动布线的路径，并可用作导线装配的依据。CAE 自动生成的电缆束完全符合需求。标签打印的集成化信息也使工作更加简化。安装板的机械生产和向柜门的钻孔都可由 CAE 来决定。
"工程师才是老大"
ABB箱柜工程的最优秀自动化解决方案不是将工程师抛弃，相反，Hermann Gra? 解释说："在 ABB，做决定的都是工程师。他的经验非常重要，在他选择元件时，我们的集成化系统只是提供给他最优的支持，而不是替代他进行决定。” CAE 解决方案使 ABB 与其竞争者完全不同，因为它将工程竞争力带到前台并将其转化为了高质量的箱柜。
|
