（一）如何使用SEE Electrical V5R1创建新项目
——IGE+XAO产品经理 汪文鸿
您事先应了解什么
项目概念
在SEE Electrical中将创建原理图、列表、机柜等从属文档和项目范围内的页总览。可以说，一个项目是多种文档的集合。项目是由专用的数据库组织和管理，即所谓的“项目管理”。
项目模板
建立一个新项目时，始终需要一个模板。使用项目模板创建一个已给定某些设置的项目。从而可以按照用户所需的习惯快速创建项目。项目模板的后缀名为*.sep 。
页面模板
用户在创建原理图，图形列表或机柜等页面时，需要一个模板。即通常所说的页面图框，图框上的信息，可以根据需要进行修改。页面模板的后缀名为*.tdw 。
您可以在安装目录下的Templates文件夹中找到系统自带的项目模板和页面模板，这里做个简要的说明。
带有”Circuit diagrams”字符的模板，其为原理图的页面模板。
带有” Graphical List”字符的模板，其为图形列表中各列表相对应的页面模板。
带有” Cabinet”字符的模板，其为机柜的页面模板。
创建项目
启动SEE Electrical后，三个区域默认出现在屏幕上。
“工作区/符号/命令”区域位于SEE Electrical窗口的左侧。“绘图”区域位于SEE Electrical窗口的中间。“属性”区域位于SEE Electrical窗口的右侧。
当然，您可以通过拖放工作区/符号/命令/组件以及属性窗口到需要的位置来进行切换。
提示：未打开任何页面时，符号与组件为空白。
在SEE Electrical中，为您提供了多种创建项目的方法。

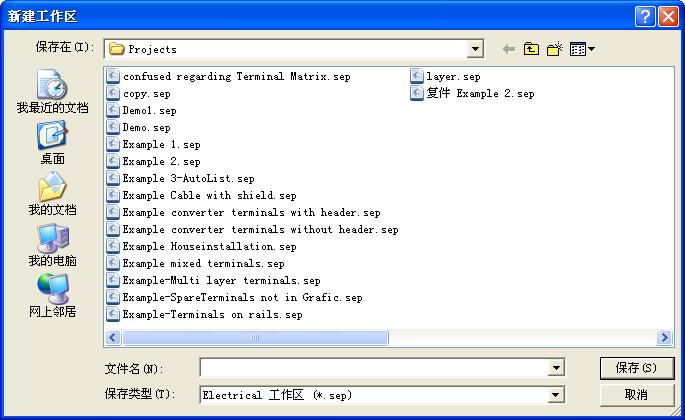

1． 点击图标 或者文件--> 新建 来创建项目。
2． 输入项目名称为Demo，并且选择保存的路径。

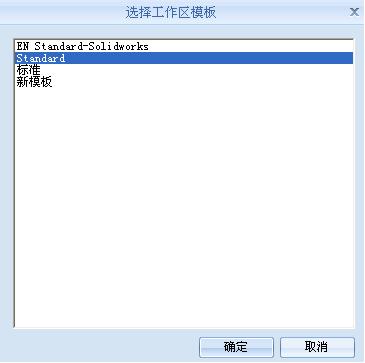

3． 选择“项目模板”即“工作区模板” ，比如Standard。
关于如何创建项目模板，将在今后的章节中介绍。
您可以在属性中，添加工作区的一些信息。比如客户、工作区创建者。这是一个全局的概念，它将随时更新到带有此文本属性的图框中。
注：

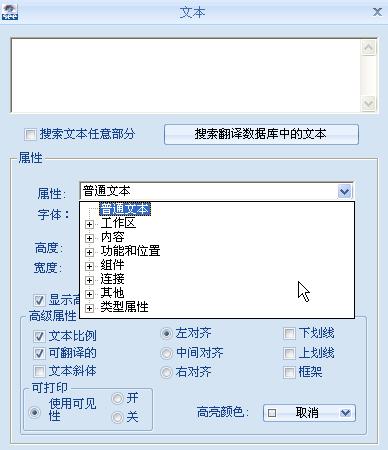

在SEE Electrical中，文本是有属性的。这对于创建页面模板是很重要的。您可以点击 ，打开文本对话框。上面提到的工作区信息，比如客户、工作区创建者，您都可以在工作区里找到。所谓的内容即页面信息。
右击“电路图”，选择“新建”后，弹出一个“页面信息”对话框。

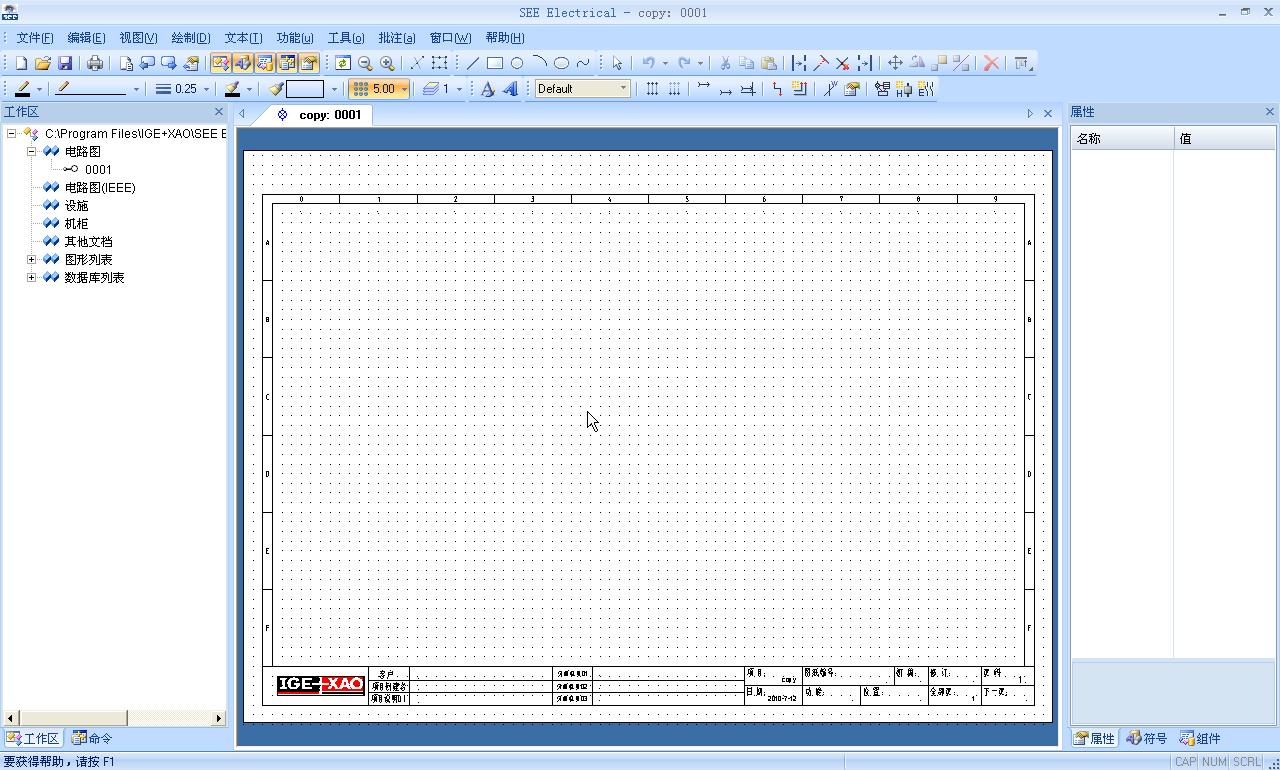

这样就创建了页面1，您可以看到图框自动加载。关于选择哪个页面模板是由项目模板决定的。当然，您还可以继续创建页面2,3，… ，页码是自动给出的。
如何创建页面模板，将在今后的章节介绍。
这样，项目就已经创建完成了，大家可以看出创建项目是很简单的。您可以点击图标 ，将其保存。接下来我们就可以使用这个项目绘制原理图了。
视频主题列表如下：
序列 视频主题 对应文章 预计发布时间
1 创建新项目 创建新项目 7月12日
2 原理图的简单绘制01 原理图的简单绘制01 7月14日
3 原理图的简单绘制02 原理图的简单绘制02 7月19日
4 相同电位的转移处理方法 相同电位的转移处理方法 7月21日
5 内容的复制与模块的应用 内容的复制与模块的应用 7月26日
6 设备库的添加与应用 设备库的添加与应用 7月28日
7 电缆的添加 电缆的添加 8月2日
8 电线编号 电线编号 8月4日
9 报表清单的自动生成 报表清单的自动生成 8月9日
10 机柜的布局 机柜的布局 8月12日
