SEE Electrical V5R1教学文本及视频（七）——电缆的添加与应用 [2175]

如何使用SEE Electrical V5R1进行电缆的添加和应用

——IGE+XAO产品经理汪文鸿

    如果想查看前面所讲章节，请点击：

    1、http://www.chinakong.com/forum/disp.asp?id=94437
    2、http://www.chinakong.com/forum/disp.asp?id=94490
    3、 http://www.chinakong.com/forum/disp.asp?id=94598
    4、 http://www.chinakong.com/forum/disp.asp?id=95015
    5、 http://www.chinakong.com/forum/disp.asp?id=95132
    6、http://www.chinakong.com/forum/disp.asp?id=95132


    电缆的添加与应用
    在SEE Electrical 软件里，电缆其实也是符号，只不过是比较特殊的符号，需要进一步的设置。这样方便你在添加电缆的时候可以一次编辑电缆芯。
    一、首先我们先看看电缆的添加。
    1．选择图标

或者菜单栏“绘制”

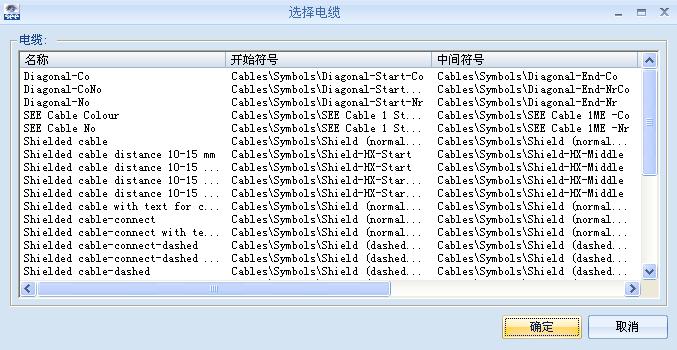

    电缆，创建电缆。弹出如下的对话框：

    选择合适的电缆名称，比如Diagona-Co，点击确定。
    从对话框中可以看出，软件默认的情况下，有普通电缆，屏蔽电缆以及绞合电缆等可以满足不同电缆的绘制要求。你还可以看出，电缆是由三部分组成的，即开始符号、中间符号和结束符号。我将在下面介绍创建方法。

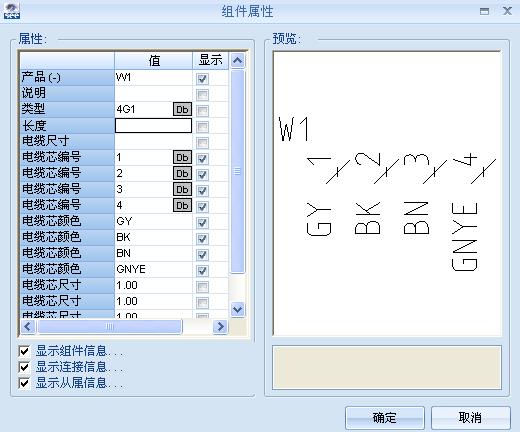

    3．在页面中插入电缆。编辑属性，比如说明，颜色，尺寸等。

    这样电缆就添加完成了。

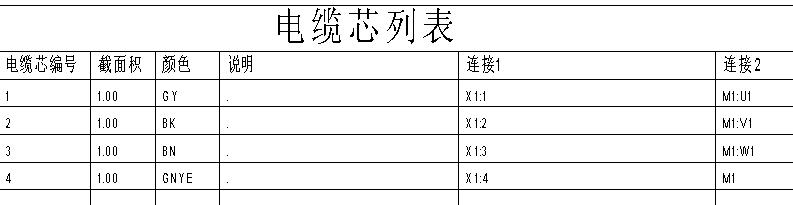

    接下来您可以生成电缆列表和电缆线列表，查看相应的信息。

    二、电缆的创建
    1．把电缆分成开始，中间和结束三部分，比如屏蔽电缆，你可以分成下面三部分

    然后将各个部分组成块为电缆。
    2．将三个部分的符号存放到符号库中，并赋予名称。

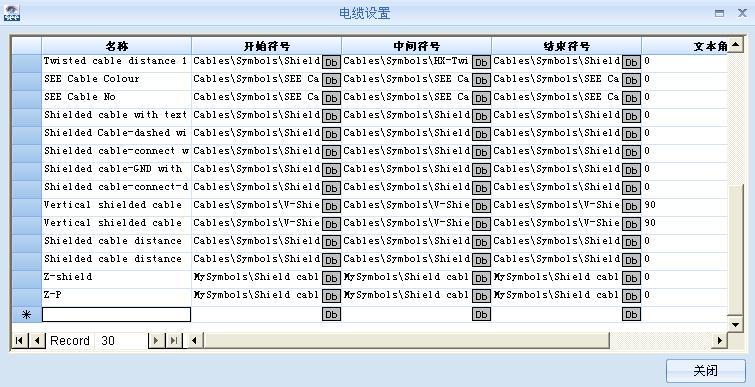

    3．打开电路图属性，切换至“电缆”选项卡，点击“电缆设置”，弹出如下的对话框：

    填入要创建的电缆的名称；为开始符号、中间符号和结束符号选择对应的路径（符号库名称\文件夹名称\符号名称）；赋予角度。
    4．点击“关闭”，创建完成。
    5．之后您就可以选择创建的电缆，完成电缆的添加。

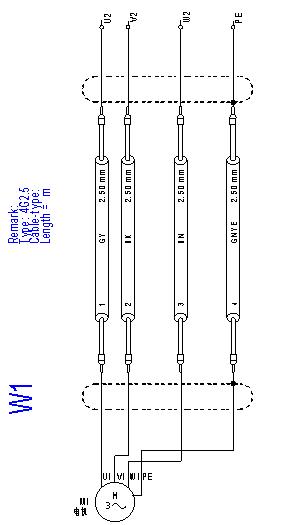

    当然，在报表中还可以生成带图形的电缆平面图，这样会更直观的看出电缆连接的情况。如果电缆是屏蔽电缆，还可以具体显示出屏蔽的是哪根芯。如下图所示：

以下是关于《SEE Electrical V5R1教学文本及视频（七）——电缆的添加与应用》论题的回复（共2篇）

回复人：ecad　

回复时间：2010/8/2 15:53:00

支持(396) | 反对(329)

    对应的视频文件下载：http://www.xuegongkong.com/section/details/2010073009590600002.html
