SEE Electrical V5R1教学文本及视频（八）——电线编号 [2017]

如何使用SEE Electrical V5R1进行电线编号

——IGE+XAO产品经理汪文鸿

    如果想查看前面所讲章节，请点击：

    1、如何使用SEE Electrical V5R1创建新项目
    2、如何使用SEE Electrical V5R1进行原理绘制01
    3、如何使用SEE Electrical V5R1进行原理图绘制02
    4、如何使用SEE Electrical V5R1进行相同电位的转移
    5、SEE Electrical V5R1的复制与模块的应用
    6、如何使用SEE Electrical V5R1进行设备库的添加和应用
    7、如何使用SEE Electrical V5R1进行电缆的添加和应用


    在SEE Electrical软件中，提供了强大的电线编号方式以满足用户的需求。
    具体来说有四种电线编号的方式。

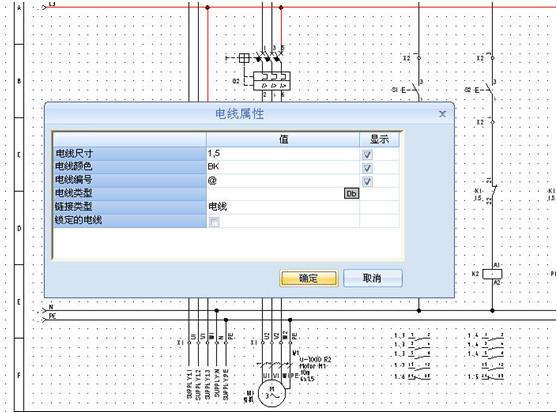

    第一种，手动编号：双击电线，在出现的电线属性对话框中直接填写。

    第二种，电线编号：所有电线具有唯一的编号。方法如下：在画完电路图后，点击“功能”菜单——“电线”——“编号”——“生成”
    在弹出的“电线编号”对话框中，选择电线编号，此时所有电线都具有唯一的编号。

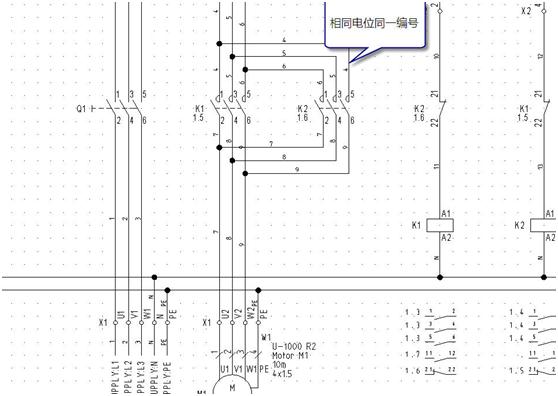

    第三种方法，电位编号：即此时的电线是按电位来编号的，相同电位的电线编号相同。方法如下：首先在电路图属性的电线选项卡中选择电位编号，然后同样在画完电路图后，点击“功能”菜单——“电线”——“编号”——“生成”在弹出的“电线编号”对话框中，选择电位编号，此时电线为电位编号。

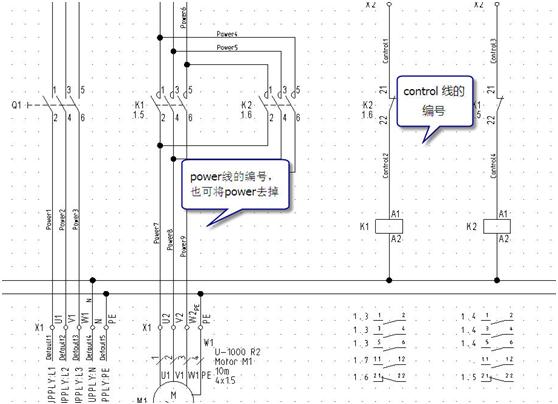

    第四种：电线的信号处理。即电线可以按照不同的信号功能（比如是power线，control线或者24线等等）分别进行编号，方法如下。
    首先在电路图属性的电线选项卡中选择电线的信号处理。在信号设置对话框中，可以选择显示信号编号，还是显示电位编号，或者同时显示，也可更改显示的电线编号的格式。
    然后在“功能”——“电线”——“编号”——“生成”，在弹出的对话框中也可选择需要编号的信号功能。

    对应视频下载：http://www.xuegongkong.com/section/details/2010073009513100002.html
