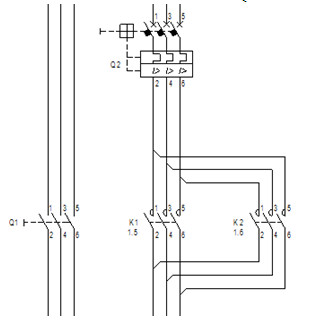

一．SEE Electrical软件提供使用电线方向代替节点的选项。 如下所示，
SEE Electrical软件引入电线方向使得目标之间的连接情况变得非常清晰，这样报表（比如接线图，端子矩阵等）就会根据电路图中的情况准确无误的生成。比如上图所示的Q2、K1与K2之间的连接，从图中可以看出Q2与K1相连接，K1与K2相连接，如果改变为如下图所示的电线方向，其目标将发生变化，变为Q2与K1相连接，Q2与K2相连接。
您可通过选择“功能”>“电线”>“方向”来更改电线方向，以满足您做设计的需求。
单击节点，将更改电线方向。
右击电路图从上下文菜单选择“属性”，打开电路图属性对话框，切换到“电线”选项卡，激活“显示电线方向”以永久显示电线方向。
通过使用电线方向，您可以更改端子矩阵的目标端。

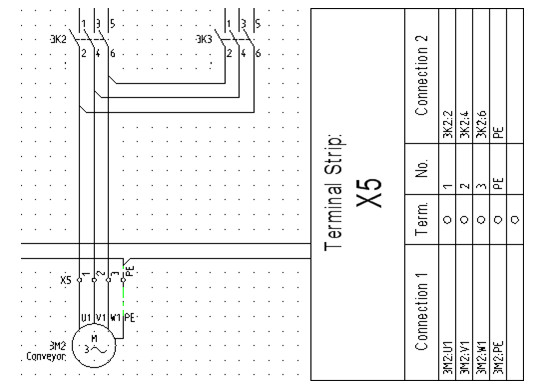

示例 1：

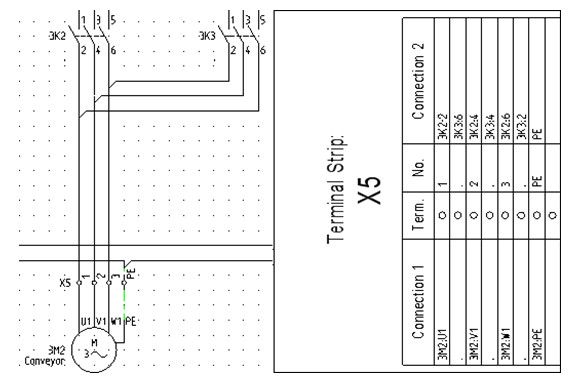

示例 2：
从以上的两个例子，不难看出它们之间的区别，用户可以根据需要进行选择。
二．电线方向默认值的更改
电线方向这个属性是一直存在的，那么在电线网络里就存在电线方向的默认值，用户可以设置这个默认值，将常用的方向确定下来，再修改一些有需要变动的地方。
您可以在注册表中找到这个属性，即在“开始运行”中输入regedit，找到其键值的位置，如下所示：
HKEY_CURRENT_USER\Software\CAE Development\SEE Electrical\Version V5R1\1000\WireDirections
各个值所代表的意义，我在下面已经做了统计。
可能的值如下所示：
1）WireDirectionLeftRightDown: 15025, 15027, 15035 and 15037(默认)
2）WireDirectionLeftRightUp: 15026, 15028, 15035 and 15038(默认)
3）WireDirectionLeftUpDown: 15022(默认), 15024, 15032 and 15034
4）WireDirectionRightUpDown: 15021(默认), 15023, 15031 and 15033
|
