S7-300系列PLC 结构



一、S7-300系列PLC系统结构

二、S7-300系列PLC CPU结构

1、CPU 31x(比如:CPU 312, 314, 315-2 DP)

数字表示 以下 CPU 元素 作用
微型存储卡 (MMC) 的插槽,包括弹出器 SIMATIC 微型存储卡 (MMC) 被用作存储器模块。可以将 MMC 用作装载存储器和便携式存储介质。

MMC卡

接口 X2(仅用于 CPU 315-2DP) 带有 “DP” 名称后缀的 CPU 至少配有一个 DP X2 接口。

主要用于连接分布式 I/O。例如,PROFIBUS DP 允许您创建大型子网。
可将 PROFIBUS DP 接口设置为在主站或从站模式下运行,支持的传输率最高可达 12 Mbps。

电源连接 每个CPU都配有一个双孔电源插座。CPU 出厂时,带有螺丝接线端子的连接器即插在此插座中。
接口 X1 (MPI) 所有CPU都配有一个MPI接口X1。用于 PG/OP连接或用于在 MPI子网中进行通讯的 CPU 接口。
模式选择器开关 用于设置 CPU 操作模式。

RUN:RUN 模式,CPU 执行用户程序。
STOP:STOP 模式,CPU 不执行用户程序。
MRES:CPU 存储器复位,

带有用于CPU 存储器复位的按钮功能的模式选择器开关位置。采用模式选择器开关方式的 CPU 存储器复位需要特定操作顺序。

状态和错误显示 常规状态和错误显示

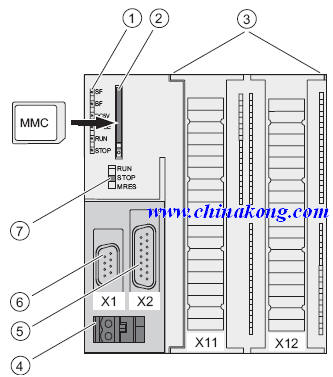

1、CPU 31xC(集成I/0)

数字表示 以下 CPU 元素 作用
状态和错误显示 CPU 31x 的常规状态和错误显示
微型存储卡 (MMC) 的插槽,包括弹出器 SIMATIC 微型存储卡 (MMC) 被用作存储器模块。可以将 MMC 用作装载存储器和便携式存储介质。

MMC卡

CPU集成I/O模块 CPU本机集成I/O,包括有数字I/O,模拟I/O及高速计数器
电源连接 每个CPU都配有一个双孔电源插座。CPU 出厂时,带有螺丝接线端子的连接器即插在此插座中。
接口 X2(PtP 或 DP) 带有 “DP” 名称后缀的 CPU 配有一个9 针 DP 接口X2。

带有 “PtP” 名称后缀的 CPU 配有一个15针PtP接口X2。

接口 X1 (MPI) 所有CPU都配有一个MPI接口X1。用于 PG/OP连接或用于在 MPI子网中进行通讯的 CPU 接口。
模式选择器开关 用于设置 CPU 操作模式。

RUN:RUN 模式,CPU 执行用户程序。
STOP:STOP 模式,CPU 不执行用户程序。
MRES:CPU 存储器复位,

带有用于CPU 存储器复位的按钮功能的模式选择器开关位置。采用模式选择器开关方式的 CPU 存储器复位需要特定操作顺序。

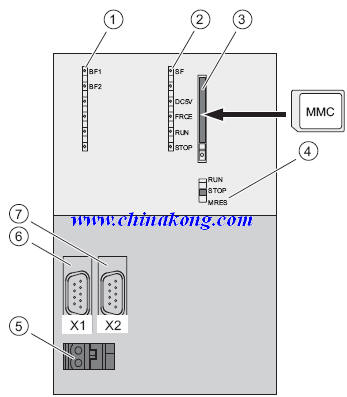

3、CPU 317-2 DP

数字表示 以下 CPU 元素 作用
总线错误指示器 总线错误指示器
状态和错误显示 CPU 31x 的常规状态和错误显示
微型存储卡 (MMC) 的插槽,包括弹出器 SIMATIC 微型存储卡 (MMC) 被用作存储器模块。可以将 MMC 用作装载存储器和便携式存储介质。

MMC卡

模式选择器开关 用于设置 CPU 操作模式。

RUN:RUN 模式,CPU 执行用户程序。
STOP:STOP 模式,CPU 不执行用户程序。
MRES:CPU 存储器复位,

带有用于CPU 存储器复位的按钮功能的模式选择器开关位置。采用模式选择器开关方式的 CPU 存储器复位需要特定操作顺序。

电源连接 每个CPU都配有一个双孔电源插座。CPU 出厂时,带有螺丝接线端子的连接器即插在此插座中。
接口 X1 (MPI/DP) 所有CPU都配有一个MPI接口X1。用于 PG/OP连接或用于在 MPI子网中进行通讯的 CPU 接口。
接口 X2 (DP)

主要用于连接分布式 I/O。例如,PROFIBUS DP 允许您创建大型子网。
可将 PROFIBUS DP 接口设置为在主站或从站模式下运行,支持的传输率最高可达 12 Mbps。

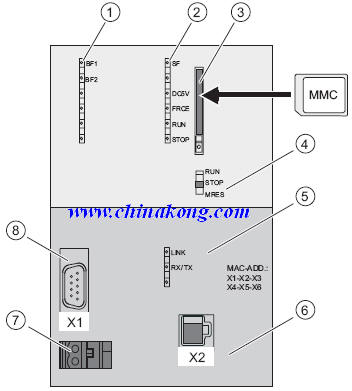

4、CPU 31x-2 PN/DP

数字表示 以下 CPU 元素 作用
总线错误指示器 总线错误指示器
状态和错误显示 CPU 31x 的常规状态和错误显示
微型存储卡 (MMC) 的插槽,包括弹出器 SIMATIC 微型存储卡 (MMC) 被用作存储器模块。可以将 MMC 用作装载存储器和便携式存储介质。

MMC卡

模式选择器开关 用于设置 CPU 操作模式。

RUN:RUN 模式,CPU 执行用户程序。
STOP:STOP 模式,CPU 不执行用户程序。
MRES:CPU 存储器复位,

带有用于CPU 存储器复位的按钮功能的模式选择器开关位置。采用模式选择器开关方式的 CPU 存储器复位需要特定操作顺序。

第 2 个接口 (X2) 的状态显示
接口 X2 (PN) 带有 “PtP” 名称后缀的 CPU 配有一个 PtP X2 接口。

可以使用 CPU 的集成 PROFINET 接口与“工业以太网”建立连接。
可通过 MPI 或 PROFINET 组态 CPU 的集成 PROFINET 接口。

电源连接 每个CPU都配有一个双孔电源插座。CPU 出厂时,带有螺丝接线端子的连接器即插在此插座中。
接口 X1 (MPI/DP) 所有CPU都配有一个MPI接口X1。用于 PG/OP连接或用于在 MPI子网中进行通讯的 CPU 接口。

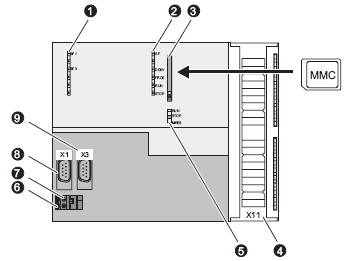

五、CPU 31x-2 PN/DP

数字表示 以下 CPU 元素 作用
总线错误指示器
状态和错误显示 CPU 31x 的常规状态和错误显示
微型存储卡 (MMC) 的插槽,包括弹出器 SIMATIC 微型存储卡 (MMC) 被用作存储器模块。可以将 MMC 用作装载存储器和便携式存储介质。

MMC卡

CPU集成I/O模块 CPU本机集成数字I/O
模式选择器开关 用于设置 CPU 操作模式。

RUN:RUN 模式,CPU 执行用户程序。
STOP:STOP 模式,CPU 不执行用户程序。
MRES:CPU 存储器复位,

带有用于CPU 存储器复位的按钮功能的模式选择器开关位置。采用模式选择器开关方式的 CPU 存储器复位需要特定操作顺序。

电源连接 每个CPU都配有一个双孔电源插座。CPU 出厂时,带有螺丝接线端子的连接器即插在此插座中。
接地端子板 接地端子板
接口 X1 (MPI/DP) 所有CPU都配有一个MPI接口X1。用于 PG/OP连接或用于在 MPI子网中进行通讯的 CPU 接口。
接口 X3 (DP/DRIVE) 带有 “PtP” 名称后缀的 CPU 配有一个 PtP X2 接口。

可以使用 CPU 的集成 PROFINET 接口与“工业以太网”建立连接。
可通过 MPI 或 PROFINET 组态 CPU 的集成 PROFINET 接口。



表 CPU 31x 的常规状态和错误显示

LED 标志

颜色

含义

SF

红色

硬件或软件错误。。
DC5V

绿色

为 CPU 和 S7-300 总线提供 5 V 电源
FRCE

黄色

LED 亮起:已激活的强制作业

LED以2Hz的频率闪烁:节点闪烁测试功能(仅用于具有 V2.2.0 或更高版本固件的 CPU)

RUN

绿色

RUN 状态下的 CPU

STARTUP 期间 LED 以2Hz的频率闪烁,在HOLD状态下以 0.5 Hz的频率闪烁。

STOP

黄色

STOP 或 HOLD 或 STARTUP 状态下的 CPU
当CPU请求存储器复位时,LED 以0.5Hz的频率闪烁,在复位期间以2Hz的频率闪烁。


表 CPU 31x 的总线错误显示(X1和X2接口的显示)

CPU

LED 标志

颜色

含义

315-2 DP

BF

红色

DP 接口 (X2) 处的总线错误
317-2 DP

BF1

红色

接口 1 (X1) 处的总线错误

BF2

红色

接口 2 (X1) 处的总线错误

31x-2 PN/DP

BF1

红色

接口 1 (X1) 处的总线错误

BF2

红色

接口 2 (X1) 处的总线错误

LINK

绿色

接口 2 (X2) 处的通讯激活

RX/TX

黄色

在接口 2 (X2) 处接收/传输数据
