LocateSys 红外定位系统机房资产管理 [2009]

    LocateSysTM红外定位系统
    一、系统概述
    LocateSysTM红外定位系统采用红外和无线定位相结合的定位系统，该系统可以实现机柜、房间和区域三个级别的定位。系统包含四部分：定位标签、红外定位器、定位读卡器和定位管理软件。其中：
     定位标签由纽扣电池供电，供电长达3-5年，提供不同形式和用途的标签；
     红外定位器作用于具有红外发射器的标签进行定位；
     定位读卡器通过433MHz的无线信号作用于该区域范围内的所有标签；
     定位管理软件可以通过浏览器对整个定位系统进行管理，实时显示定位区域内所有标签的状态，可以根据要求设置管理规则；系统提供API，支持二次开发。

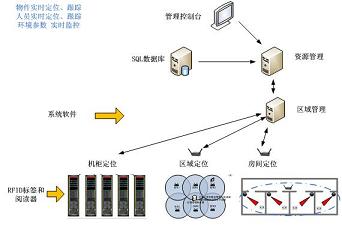

    典型的系统基本结构组成如图：
    http://www.chinakong.com/upload/upload11/201109091548428.JPG
    图1 系统结构

    二、工作原理
    LocateSysTM红外定位系统的标签与读卡器之间通过433MHz传输信号，最远传输距离达100米；读卡器采用全向天线，确保尽可能大的覆盖范围。定位器通过红外信号发送唯一的4位数字的定位代码，具有红外功能的标签接收到红外信号后，报告自己唯一的ID和红外位置代码给读卡器，读卡器实时处理标签传输的信号，分析定位标签所在的位置，实现精确的房间和机柜级定位。由于红外信号的特性，定位区域会受到货柜门和墙等遮挡物的影响。
    读卡器通常按照蜂窝单元的形式进行组织，典型的划分方式是圆形单元，根据现场区域情况再增加读卡器；读卡器和定位器配合工作，与单元内所有检测到的标签进行通信，实现区域级别的定位；通过类似于移动通讯网络的蜂窝单元组合，方便的实现较大面积区域的覆盖。
    标签把接收到定位器的代码发送到读卡器上，读卡器通过标准以太网线获得分配的IP地址后，把标签的信息传输给定位引擎软件并将数据进行综合，得到标签所在的位置。用户直接通过WEB方式进行系统管理，获取定位数据。同时系统软件提供API，便于上层软件运用定位数据进行二次开发。
    三、特点与指标
    LocateSysTM红外定位系统的特点为：
     工作距离大：有效距离可达100米；
     定位准确度高：通过红外和无线技术相结合，实现接近100%的准确定位；
     实时性：该系统提供实时的标签状态，实现全自动管理；
     多场合应用：根据定位器的不同，可以实现机柜级和房间级的定位；
     蜂窝扩展：可实现类似于移动通信网络的方式扩展，扩大覆盖范围；
     部署简单：系统只需要把读卡器和服务器相连即可，也支持无线联网；
     开放的数据接口：开放API，供用户进行二次开发；
     选择性多：根据不同的应用需求，可以选择不同的标签；
    LocateSysTM红外定位系统的性能指标：
    无线通信频段：433MHz公用频段；
    标签发送频率：2-10秒；
    标签使用时间：一般为3年。
    定位数据延迟：<10秒；
    读卡器覆盖范围：传感器与标签之间的通讯距离为100米；
    四、产品资料
    LocateSysTM红外定位移动读卡器M220
    http://www.chinakong.com/upload/upload11/201109091548508.JPG
    体积：11.1cmX2.5cmX7.6cm
    以太网口：10/100Q全双工通道RJ45接口
    电源供电：锂电池，3-5年
    天线：¼波挂接螺旋天线，粗短天线
    无线连接方式：蓝牙
    工作频率：433.92M Hz
    工作条件：温度-20℃-45℃
    存储条件：湿度-20℃-60℃
    湿度：10% to 90%（无冷凝）

    LocateSysTM红外定位固定读卡器M250
    http://www.chinakong.com/upload/upload11/201109091548548.JPG
    尺寸和重量：14.7cmX14.5cmX2.5cm，700克
    通信协议：TCP/IP
    以太网口：10/100Q全双工通道RJ45接口
    电源供电：DC 12~24V，0.5A，2.5W
    天线：一根2.4GHzwifi天线，两根数据信号天线(SMA接头)
    USB口：USB-A和USB-B口
    工作频率：433.92M Hz
    工作条件：温度-20℃-70℃
    存储条件：湿度-40℃-80℃
    湿度：10% to 90%（无冷凝）

    LocateSysTM红外定位系统机柜定位器A740
    http://www.chinakong.com/upload/upload11/201109091548588.JPG
    体积和重量： 5.1cmX3.6cmX2.2cm，25.5g
    配置：通过mini-USB口
    电源供电：100-240 V电源适配器
    工作频率：36k Hz
    定位设计：2根LED光带
    工作条件：温度0℃-50℃
    存储条件：湿度-40℃-80℃
    湿度：10% to 90%（无冷凝）

    LocateSysTM红外定位系统房间定位器A750
    http://www.chinakong.com/upload/upload11/201109091549028.JPG
    体积和重量： 4.6cmX5.6cmX0.7cm，11.3g
    配置：通过mini-USB口
    范围： 10米
    电源供电：24V交流或者12-24V直流
    工作频率：36k Hz
    定位设计：2根LED光带
    工作条件：温度-20℃-70℃
    存储条件：湿度-40℃-80℃
    湿度：10% to 90%（无冷凝）

    LocateSysTM红外定位系统标签
    http://www.chinakong.com/upload/upload11/201109091549068.JPG
    http://www.chinakong.com/upload/upload11/201109091549098.JPG

    LocateSysTM红外定位系统管理软件
    定位管理软件用来根据不同的管理需要，设置标签的区域划分、报警等功能，实时显示标签的状态。
    五、应用领域
    LocateSysTM红外定位系统主要应用领域：资产管理和环境监控。
    ※资产管理：机房、办公室、仓库等区域重要资产的实时定位和清点；
    ※环境监控：机房、办公室、仓库等区域环境实时监控，如:温度，湿度，烟雾，门的开关，流体，电源监控等。
    六、订货信息
    名称型号
    LocateSys红外定位移动读卡器 M220
    LocateSys红外定位固定读卡器 M250
    LocateSys红外定位系统机柜定位器 M740
    LocateSys红外定位系统房间定位器 M750
    LocateSys红外定位标签
    通用型
    薄型
    腕带型
    设备型
    耐用型
    温湿度型
    易安装型
    门磁型
    干接触型
    液体感应型
    PDU/CDU型
    卡片型
    M100/M102-I
    M131
    M163/M163-I
    R100/M104-I/R114-I
    M172/M172-I
    M150/M155
    R110
    R120
    R130
    R135
    R170
    R140
    咨询热线：唐恩科技 400 633 9750
