    在大型项目中经常遇到S7-200/300共存的现象，怎样采集多台200和300的实时数据，是我们经常要面临的问题。
    一般来说西门子推荐的是PROFIBUS DP来采集，但是由于受现场条件的影响，当PLC节点太多的时候，该方法速度太慢，不能够满足要求。
    因此好多大型项目上都采用西门子以太网TCP协议（Profinet）它有以下及点好处。
    1、速度快。
    2、系统之间可以分布的比较远。
    3、抗干扰性比DP总线强的多。

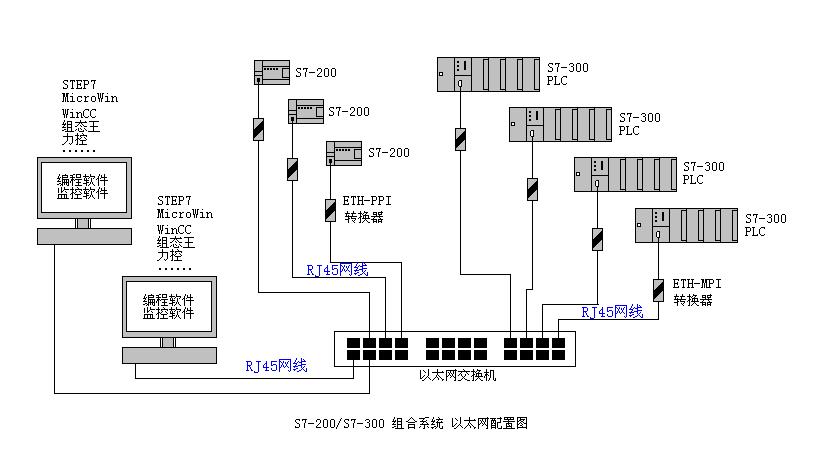

    但是有一个问题是西门子的以太网模块过于昂贵，一般都采用大连德嘉电子的ETH-MPI（For S7-300）来替换西门子CP343，用ETH-PPI替代西门子CP243-1（For S7-200）,使用的编程软件可以用VB、VC、delphi等，使用西门子提供的Prodave 6.0IE动态连接库。就可以完成上百台的PLC数据采集任务。
    这在电子芯片制造业是最常见的一种方案。它在珠海和上海等地已经有大量应用。




 回复时间：2012/7/18 9:52:00

支持(278) | 反对(253)

    好东西，呵呵。这个图很直观
