发表人:yaohuaboli 发表时间:2013-2-7 16:30:00



 本栏论题: S7-200CN PLC编程常见问题  [1925]

    S7-200CN 继承了S7-200的优良品质和卓越性能,适用范围可覆盖从替代继电器的简单控制到复杂的自动化控制,应用领域极为广泛,覆盖所有与自动监测,自动化控制有关的工业及民用领域,包括各种纺织机械、中央空调、印刷机械、包装机械、工程机械、小型机床、楼宇自控、民用设施、环境保护设备等等。

    S7-200 CN CPU编程通讯的必备条件

    要与西门子最新推出的 S7-200 CN CPU 正常编程通信,必须满足以下条件:

    使用编程软件 STEP 7-Micro/WIN V4.0 SP3 以上版

    将编程软件的工作环境设置为中文状态
    如果不满足上述条件,会在下载通信时遇到 82 号编译错误(见图1)。


S7-200CN

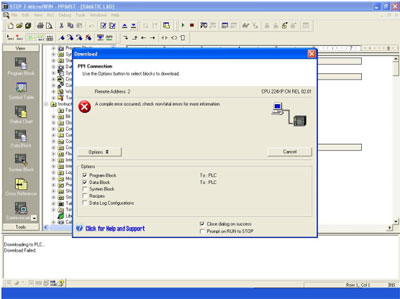

    图1 编译错误(82 号)

    如果已经满足上述条件而仍然遇到错误,请检查是否其他原因。
    更多 S7-200 CN 相关信息(包括设置为中文环境的方法)请参考最新的 Micro 'n Power。或链接: http://www.ad.siemens.com.cn/service/e-training/micro/micro.asp

    S7-200中文版手册下载链接地址:
    "S7-200 系统手册" 中文版(2005年08月)

    怎样"将编程软件的工作环境设置为中文状态"?

    在编程软件 STEP 7-Micro/WIN V4.0 SP3 中,选项->常规->语言中选择中文(见图2),关闭STEP 7-Micro/WIN并重启,编程软件的工作环境变为中文状态。


S7-200CN

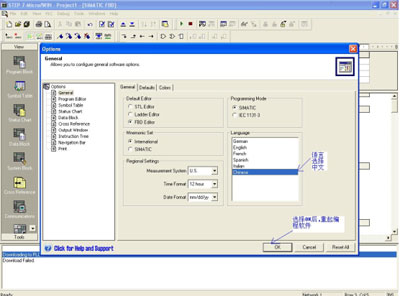

    图2选择编程软件的语言为中文

    S7-200 CN CPU的存储卡兼容性问题

    S7-200 CPU的存储卡目前有两个版本:

    32K存储卡:仅用于储存和传递程序、数据块和强制值

    64K/256K存储卡:可用于新版CPU(23版)保存程序、数据块和强制值、配方、数据记录和其他文件(如项目文件、图片等)
    存储卡的内容一旦写入不会丢失。

    64K/256K新存储卡只能用于新版CPU(23版)和S7-200CN CPU;32K存储卡只可以用于向新版(23版)CPU传递程序,但不可以向S7-200CN CPU传递程序,同时32K存储卡不支持64K/256K存储卡的新功能;新版CPU和S7-200CN CPU不能向32K存储卡中写入任何数据。

    更多 S7-200存储卡相关信息(包括存储卡与CPU的写入、读取限制)请参考最新的 Micro 'n Power。

    使用 23 版本的新存储卡(64K/256K)向 S7-200 CN 中复制程序为何会发生 SF(系统故障)错误?

    23 版的新存储卡(64K/256K)与 S7-200 CN CPU 完全兼容,既可以用在 23 版以上的 SIMATIC S7-200 上,也可以用在 S7-200 CN 上。

    为了限制中国以外的用户使用 S7-200 CN CPU,通过存储卡从 SIMATIC CPU 到 CN CPU 的程序转移被限制,即它们之间不能通过存储卡传送程序。

    要通过存储卡向 CN CPU 传送程序,存储卡必须在 CN CPU 上编程。

    要清除 SF 错误,可以使用菜单命令"PLC > 存储卡擦除",然后执行"PLC > 上电复位"。

    利用SP3软件在英文下编辑的程序是否可以在中文环境下下载?

    可以。

    STEP7-Micro/WIN V4.0 SP3 下载链接地址

    http://www.ad.siemens.com.cn/download/down_file.asp?ClassM=2&B3ID=00319 或 STEP 7-Micro/WIN V4.0 SP3 下载链接

    此软件包是 WinRAR 格式,需要完全解压缩到一个临时目录中,再运行 Setup 文件。

    S7-200 CN 系列产品有没有专门的中文手册?如何获得?

    S7-200 CN 系列产品与 SIMATIC S7-200 产品完全兼容,因此没有专门的 "CN 产品手册",可以参考S7-200中文版手册。

以下是关于《S7-200CN PLC编程常见问题》论题的回复(共3篇)

回复人:夜郎自大

 回复时间:2013-10-5 8:08:00

支持(290) | 反对(309)



    我看网上都SP8了

回复人:wly1984

 回复时间:2016-10-18 10:44:00

支持(123) | 反对(123)



    很精辟,都是高人,很感谢


回复人:canghaichao

 回复时间:2019-7-19 8:47:00

支持(17) | 反对(17)



    现在都用S7-1200啦,200过时了。
