电气图纸一般可分为两大类，一类为电力电气图，它主要是表述电能的传输、分配和转换，如电网电气图、电厂电气控制图等。另一类为电子电气图，它主要表述电子信息的传递、处理；如电视机电气原理图。本文主要谈电力电气图的识读。
电力电气图分一次回路图、二次回路图。一次回路图表示一次电气设备(主设备)连接顺序。一次电气设备主要包括发电机、变压器、断路器、电动机、电抗器、电力电缆、电力母线、输电线等。
为对一次设备及其电路进行控制、测量、保护而设计安装的各类电气设备，如测量仪表、控制开关、继电器、信号装置、自动装置等称二次设备。表示二次设备之间连接顺序的电气图称二次回路图。
一、电气图的种类
电气图主要有系统原理图、电路原理图、安装接线图。
1．系统原理图(方框图)
用较简单的符号或带有文字的方框，简单明了地表示电路系统的最基本结构和组成，直观表述电路中最基本的构成单元和主要特征及相互间关系。
2．电路原理图
电路原理图又分为集中式、展开式两种。集中式电路图中各元器件等均以整体形式集中画出，说明元件的结构原理和工作原理。识读时需清楚了解图中继电器相关线圈、触点属于什么回路，在什么情况下动作，动作后各相关部分触点发生什么样变化。
展开式电路图在表明各元件、继电器动作原理、动作顺序方面，较集中式电路图有其独特的优点。展开式电路图按元件的线圈、触点划分为各自独立的交流电流、交流电压、直流信号等回路．凡属于同一元件或继电器的电流、电压线圈及触点采用相同的文字。展开式电路图中对每个独立回路，交流按U、V、W相序；直流按继电器动作顺序依次排列。识读展开式电路图时，对照每一回路右侧的文字说明，先交流后直流，由上而下，由左至右逐行识读。集中式、展开式电路图互相补充、互相对照来识读更易理解。
3．安装接线图
安装接线图是以电路原理为依据绘制而成，是现场维修中不可缺少的重要资料。安装图中各元件图形、位置及相互间连接关系与元件的实际形状、实际安装位置及实际连接关系相一致。图中连接关系采用相对标号法来表示。
二、识读电气图须知
1．学习掌握一定的电子、电工技术基本知识，了解各类电气设备的性能、工作原理，并清楚有关触点动作前后状态的变化关系。
2．对常用常见的典型电路，如过流、欠压、过负荷、控制、信号电路的工作原理和动作顺序有一定的了解。
3．熟悉国家统一规定的电力设备的图形符号、文字符号、数字符号、回路编号规定通则及相关的国标。了解常见常用的外围电气图形符号、文字符号、数字符号、回路编号及国际电工委员会(IEC)规定的通用符号和物理量符号(相关资料附后)。
4．了解绘制二次回路图的基本方法。电气图中一次回路用粗实线，二次回路用细实线画出。一次回路画在图纸左侧，二次回路画在图纸右侧。由上而下先画交流回路，再画直流回路。同一电器中不同部分(如线圈、触点)不画在一起时用同一文字符号标注。对接在不同回路中的相同电器，在相同文字符号后面标注数字来区别。
5．电路中开关、触点位置均在"平常状态"绘制。所谓"平常状态"是指开关、继电器线圈在没有电流通过及无任何外力作用时触点的状态。通常说的动合、动断触点都指开关电器在线圈无电、无外力作用时它们是断开或闭合的，一旦通电或有外力作用时触点状态随之改变。
三、识读电气图方法
1．仔细阅读设备说明书、操作手册，了解设备动作方式、顺序，有关设备元件在电路中的作用。
2．对照图纸和图纸说明大体了解电气系统的结构，并结合主标题的内容对整个图纸所表述的电路类型、性质、作用有较明确认识。
3．识读系统原理图要先看图纸说明。结合说明内容看图纸，进而了解整个电路系统的大概状况，组成元件动作顺序及控制方式，为识读详细电路原理图作好必要准备。
4．识读集中式、展开式电路图要本着先看一次电路，再看二次电路，先交流后直流的顺序，由上而下，由左至右逐步顺序渐进的原则，看各个回路，并对各回路设备元件的状况及对主要电路的控制，进行全面分析，从而了解整个电气系统的工作原理。
5．识读安装接线图要对照电气原理图，先一次回路，再二次回路顺序识读。识读安装接线图要结合电路原理图详细了解其端子标志意义、回路符号。对一次电路要从电源端顺次识读，了解线路连接和走向．直至用电设备端。对二次回路要从电源一端识读直至电源另一端。接线图中所有相同线号的导线．原则上都可以连接在一起。

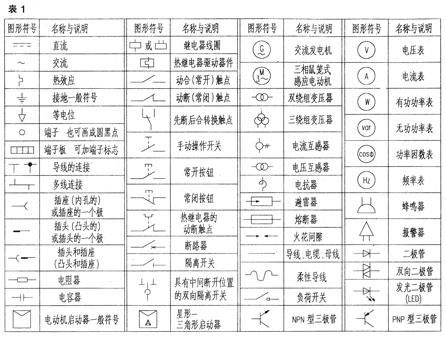

四、常用电气图形符号(见表1)

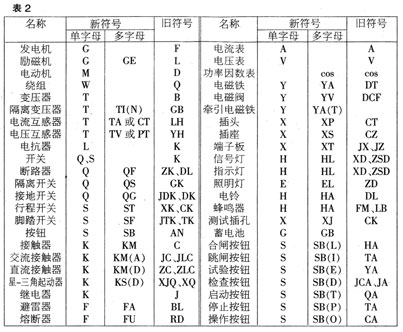

五、常用基本文字符号(见表2)

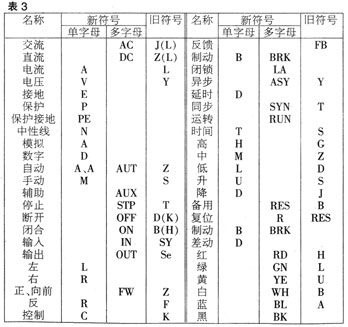

六、常用辅助文字符号(见表3)
七、电力图中回路编号

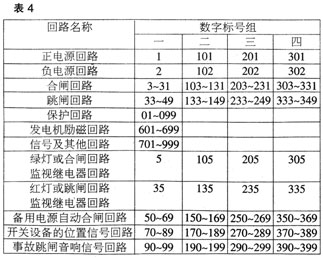

1．直流回路的数字标号(见表4)

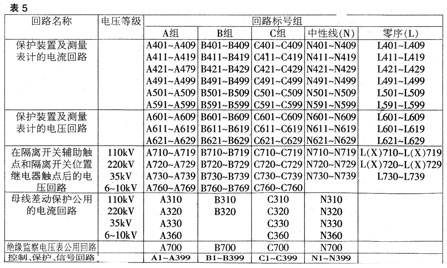

2．交流回路数字标号(见表5)
3．电缆数字标号组(见表6)
|
