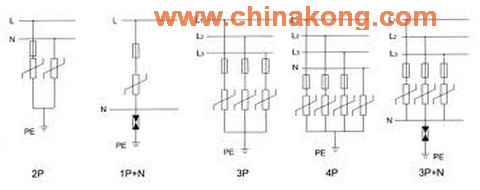

    浪涌保护器在三相五线制配电系统中如何接线

 回复时间：2013/3/22 18:10:00

支持(971) | 反对(965)

    PRD 40KA 3P+N是施耐德的浪涌保护器（避雷器）N极总是通的 极限过流为40KA ，在受到雷击时，它可以把瞬时的强大雷电电流通过地线等保护导体传入地下，防止对人产生伤害；它前面的C65N-63C50/4P是施耐德的小型断路器 4极 额定电流50安培 C型脱扣特性曲线，装在这里的作用是保护避雷器，不让短路电流等对它产生伤害。减缓老化的时间。

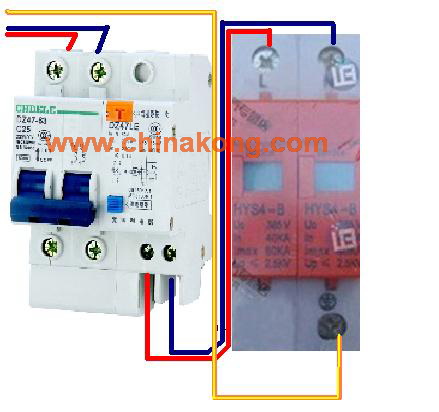

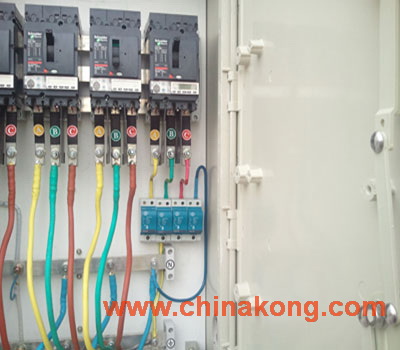

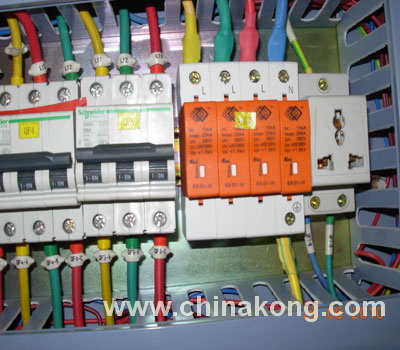

    接线时，是从主开关下口接16平方的三相和零线，进入小型断路器，再从小型断路器下口接16平方的三相和零线进入浪涌保护器，流涌保护器的地线接25平方线接到地排上。地排和零排应与供电系统的地线和零线连成一体。

 回复时间：2013/3/24 16:43:00

支持(993) | 反对(1014)

 回复时间：2013/3/24 16:44:00

支持(941) | 反对(828)

 回复时间：2013/3/24 16:46:00

支持(907) | 反对(894)

 回复时间：2013/3/24 16:48:00

支持(1355) | 反对(1097)

 回复时间：2013/3/27 11:32:00

支持(1012) | 反对(984)
