Profibus –Dp用于现场层的高速数据传送。主站周期地读取从站的输入信息并周期地向从站发送输出信息。总线循环时间必须要比主站（PLC）程序循环时间短。除周期性用户数据传输外，Profibus-Dp还提供智能化设备所需的非周期性通信以进行组态．诊断和报警处理。Profibus –Dp是半双工的数据传输技术，采用RS－485双绞线．双线电缆或光缆，波特率从9.6K bit/s到12M bit/s不等。
根据RS－485串口通讯的规范，每个物理网段支持32个物理设备，当网络中的硬件设备是32个时，或者波特率对应的网络通讯距离超过规定限制时，必须通过RS－485中继器（repeater）来拓展网络连接。Profibus-DP允许构成单主站或多主站系统。在同一总线上最多可连接127个（也有说是126个，理由是0号站点是PG,而1号和2号主站点物理上合二为一了，因此这个说法也是对的）物理站点，其中包括主、从站以及RS－485中继器（repeater）。
理解了上面的基本原理，因此有必要说明一下楼主的问题：“DP通信中，1.5M 速率，站与站之间通信距离是最远200米，那假如 有10个站 ，连成一条线的话 ，是不是从 第一个主站 到 最后 一个 从站 总距离 为 2000米 。这样可以么？”

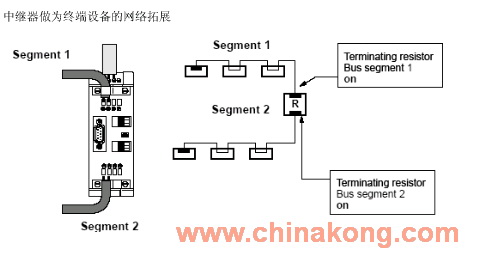

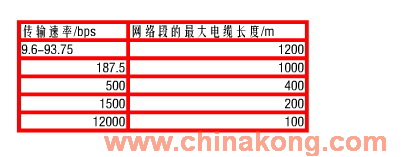

实际上是这样的，如题：“DP通信中，1.5M 速率，站与站之间通信距离是最远200米， ”所谓的“站与站之间”实际上应该是我在上面提及的“每个物理网段”的总计通信距离，即“每个物理网段”的总计通信距离是最远200米。而每个物理网段支持32个物理设备，那么这32个物理设备的总共通讯距离就是200m，可以估算一下，在每个物理网段内第一个主站到第二个从站距离应为200除以31，应该约等于6.6m，因此有必要区分开物理网段和站之间的关系了，即前者是后者的集合体了。搞清楚后，就知道10个站 ，连成一条线的话，通讯总长应该是6.6mX 9= 59.4m了。如图_中继器连接网段。
而如果是10个物理网段 ，连成一条线的话，当然网段之间要用RS－485中继器（repeater）桥接，注意：因为同一总线上最多可连接127个物理站点，那么10个物理网段是不可能的，只能存在4个物理网段，通讯总长就应该是200mX4= 800m了。
|
