变频器控制设计时，在可选电器元件配置方面需要注意电抗器的合理配置。电抗器的作用是抑制变频器输入、输出电流中的高次谐波带来的不良影响。
1、输入电抗器的作用:

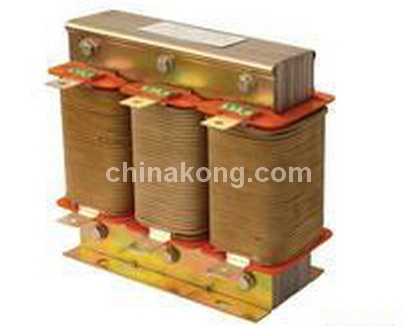

接在电源和变频器之间的电抗器称为输入电抗器(交流电抗器)。
使用输入电抗器的主要目的是:改善功率因数、实现电源和负载间的功率匹配，阻止电源振荡损坏变频器，减少变频器的谐波对电网的干扰。。
当电源变压器容量在500kva以上并且为变频器容量10倍以上时，应该考虑选用输入电抗器。选用交流电抗器应考虑在变频器额定输出时，电抗器产生的电压损失要小于额定电压的(2~5)％。接入交流电抗器能使综合功率因数提高到0.75-0.85。
一般地，在变频器和整流单元应使用2%的网侧进线电抗器；在整流/回馈单元应使用4%的网侧进线电抗器。
2、直流电抗器
直流电抗器是串接变频器内整流桥和滤波电容器之间的电抗器，其结构简单、体积小且滤波效果好。直流电抗器可以改善功率因数到0.95。
3、输出电抗器
安装在变频器和电动机之间的电抗器称作输出电抗器。
输出电抗器的主要作用是降低谐波电流的不良影响。安装输出电抗器可以减少电动机温升和噪声，抑制谐波在电动机绕组端部的电压重复峰值，降低对绕组绝缘的威胁。降低容性电流和电压变化率dv/dt，用来补偿长导线情况下（屏蔽缆>50m或非屏蔽缆>100m）的电容充电电流，减小对电机的冲击 |
