发表人:liuminghui 发表时间:2003/8/5 14:09:00



 本栏论题: 无刷直流电机的原理和结构,那位精通讲一下  [9076]

    无刷直流电机的原理和结构,那位精通讲一下

以下是关于《无刷直流电机的原理和结构,那位精通讲一下》论题的回复(共6篇)

回复人:失落的令狐冲

 回复时间:2003/8/12 22:40:00

支持(749) | 反对(436)



    回复:书上写的很清楚

    你买本《电机原理》,上面讲的很清楚,在这里我就不卖弄了。

回复人:hanqiuhuai

 回复时间:2003/8/10 22:39:00

支持(491) | 反对(513)



    回复:你说的是不是,CPU风扇用的电机

    很简单,你说的是不是,CPU风扇用的电机

回复人:jiangbingya

 回复时间:2008/9/28 2:06:00

支持(462) | 反对(577)



    无刷电机是指无电刷和换向器(或集电环)的电机,有称无换向器电机。早在上世纪诞生电机的时候,产生的实用性电机就是无刷形式,即交流鼠笼式异步电动机,这种电动机得到了广泛的应用。但是,异步电动机有许多无法克服的缺陷,以致电机技术发展缓慢。本世纪中叶诞生了晶体管,因而采用晶体管换向电路代替电刷与换向器的直流无刷电机就应运而生了。这种新型无刷电机称为电子换向式直流电机,它克服了第一代无刷电机的缺陷。
      实用性新型无刷电机是与电子技术、微电子技术、数字技术、自控技术以及材料科学等发展紧密联系的。它不仅限于交直流领域,还涉及电动、发电的能量转换和信号传感等领域。在电机领域中新型无刷电机的品种是较多的,但性能优良的无刷电机因受到价格的限制,其应用还不十分广泛。下面分别就主要的新型无刷电机进行探索与研究。

    1 直流无刷电动机


      直流无刷电动机与一般直流电动机具有相同的工作原理和应用特性,而其组成是不一样的。除了电机本身外,前者还多一个换向电路,电机本身和换向电路紧密结合在一起。许多小功率电动机的电机本身是与换向电路合成一体,从外观上看直流无刷电动机与直流电动机完全一样。
      直流无刷电动机的电机本身是机电能量转换部分,它除了电机电枢、永磁励磁两部分外,还带有传感器。电机本身是直流无刷电机的核心,它不仅关系到性能指标、噪声振动、可靠性和使用寿命等,还涉及制造费用及产品成本。由于采用永磁磁场,使直流无刷电机摆脱一般直流电机的传统设计和结构,满足各种应用市场的要求,并向着省铜节材、制造简便的方向发展。永磁磁场的发展与永磁材料的应用密切相关,第三代永磁材料的应用,促使直流无刷电机向高效率、小型化、节能方向迈进。
      为了实现电子换向必须有位置信号来控制电路。早期用机电位置传感器获得位置信号,现已逐步用电子式位置传感器或其它方法得到位置信号,最简便的方法是利用电枢绕组的电势信号作为位置信号。
      要实现电机转速的控制必须有速度信号。用获得位置信号相近方法取得速度信号,最简单的速度传感器是测频式测速发电机与电子线路相结合。
      直流无刷电机的换向电路由驱动及控制两部分组成,这两部分是不容易分开的,尤其小功率用电路往往将两者集成化成为单一专用集成电路。
      在功率较大的电机中,驱动电路和控制电路可各自成为一体。驱动电路输出电功率,驱动电动机的电枢绕组,并受控于控制电路。目前,驱动电路已从线性放大状态转成脉宽调制的开关状态,相应电路组成也从晶体管分立电路转成模块化集成电路。模块化集成电路有功率双极晶体管、功率场效应管和隔离栅场效应双极晶体管等组成形式。虽然,隔离栅场效应双极晶体管价格较贵,但从可靠安全和性能角度看,选用它还是较合适的。
      控制电路用作控制电机的转速、转向、电流(或转矩)以及保护电机的过流、过压、过热等。上述参数容易转成模拟信号,用此来控制较简单,但从发展来看,电机的参数应转换成数字量,通过数字式控制电路来控制电机。当前,控制电路有专用集成电路、微处理器和数字信号处理器等三种组成方式。在对电机控制要求不高的场合,专用集成电路组成控制电路是简单实用的方式。采用数字信号处理器组成控制电路是今后发展方向,有关数字信号处理器将在下面交流同步伺服电动机中介绍。
      目前,在微小功率范畴直流无刷电动机是发展较快的新型电机。由于各个应用领域需要各自独特的直流无刷电动机,所以直流无刷电动机的类型较多。大体上有计算机外存储器以及VCD、DVD、CD主轴驱动用扁平式无铁心电机结构,小型通风机用外转子电机结构,家电用多极磁场结构及内装式结构,电动自行车用多极、外转子结构等等。上述直流无刷电动机的电机本身和电路均成一体,使用十分方便,它的产量也非常大。为了满足大批量、低成本的市场需要,直流无刷电动机的生产必须要形成规模经济。因此,直流无刷电动机是一种高投入、高产出的行业。同时,我们应该考虑到市场也在不断地发展,如家用空调用电机正由3A转向3D,需要大量的中小功率的直流无刷直流电动机,研究和开发中小功率的直流无刷电动机也成当务之急。

    无刷直流电机(BLDCM)是在有刷直流电动机的基础上发展来的,但它的驱动电流是不折不扣的交流;无刷直流电机又可以分为无刷速率电机和无刷力矩电机。一般地,无刷电机的驱动电流有两种,一种是梯形波(一般是“方波”),另一种是正弦波。有时候把前一种叫直流无刷电机,后一种叫交流伺服电机,确切地讲是交流伺服电动机的一种。

    无刷直流电机为了减少转动惯量,通常采用“细长”的结构。无刷直流电机在重量和体积上要比有刷直流电机小的多,相应的转动惯量可以减少40%—50%左右。由于永磁材料的加工问题,致使无刷直流电机一般的容量都在100kW以下。

    这种电动机的机械特性和调节特性的线性度好,调速范围广,寿命长,维护方便噪声小,不存在因电刷而引起的一系列问题,所以这种电动机在控制系统中有很大的应用潜力。

回复人:jyhch01

 回复时间:2009/4/2 14:37:00

支持(514) | 反对(399)



    不太详细!

回复人:思展

 回复时间:2009/7/25 1:12:00

支持(506) | 反对(494)



    直流无刷电机的优越性

    直流电机具有响应快速、较大的起动转矩、从零转速至额定转速具备可提供额定转矩的性能,但直流电机的优点也正是它的缺点,因为直流电机要产生额定负载下恒定转矩的性能,则电枢磁场与转子磁场须恒维持90°,这就要藉由碳刷及整流子。碳刷及整流子在电机转动时会产生火花、碳粉因此除了会造成组件损坏之外,使用场合也受到限制。交流电机没有碳刷及整流子,免维护、坚固、应用广,但特性上若要达到相当于直流电机的性能须用复杂控制技术才能达到。现今半导体发展迅速功率组件切换频率加快许多,提升驱动电机的性能。微处理机速度亦越来越快,可实现将交流电机控制置于一旋转的两轴直交坐标系统中,适当控制交流电机在两轴电流分量,达到类似直流电机控制并有与直流电机相当的性能。

    此外已有很多微处理机将控制电机必需的功能做在芯片中,而且体积越来越小;像模拟/数字转换器(Analog-to-digital converter,ADC)、脉冲宽度调制(pulse wide modulator,PWM)…等。直流无刷电机即是以电子方式控制交流电机换相,得到类似直流电机特性又没有直流电机机构上缺失的一种应用。



    直流无刷电机的控制结构

    直流无刷电机是同步电机的一种,也就是说电机转子的转速受电机定子旋转磁场的速度及转子极数(P)影响:

    N=120.f / P。在转子极数固定情况下,改变定子旋转磁场的频率就可以改变转子的转速。直流无刷电机即是将同步电机加上电子式控制(驱动器),控制定子旋转磁场的频率并将电机转子的转速回授至控制中心反复校正,以期达到接近直流电机特性的方式。也就是说直流无刷电机能够在额定负载范围内当负载变化时仍可以控制电机转子维持一定的转速。

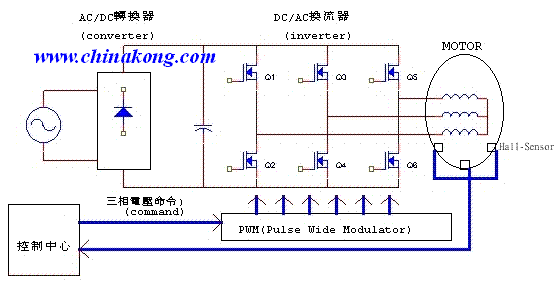

    直流无刷驱动器包括电源部及控制部如图 (1) :电源部提供三相电源给电机,控制部则依需求转换输入电源频率。

    电源部可以直接以直流电输入(一般为24V)或以交流电输入(110V/220 V),如果输入是交流电就得先经转换器(converter)转成直流。不论是直流电输入或交流电输入要转入电机线圈前须先将直流电压由换流器(inverter)转成3相电压来驱动电机。换流器(inverter)一般由6个功率晶体管(Q1~Q6)分为上臂(Q1、Q3、Q5)/下臂(Q2、Q4、Q6)连接电机作为控制流经电机线圈的开关。控制部则提供PWM(脉冲宽度调制)决定功率晶体管开关频度及换流器(inverter)换相的时机。直流无刷电机一般希望使用在当负载变动时速度可以稳定于设定值而不会变动太大的速度控制,所以电机内部装有能感应磁场的霍尔传感器(hall-sensor),做为速度之闭回路控制,同时也做为相序控制的依据。但这只是用来做为速度控制并不能拿来做为定位控制。



无刷直流电机的原理和结构,那位精通讲一下



    (图一)



    直流无刷电机的控制原理

    要让电机转动起来,首先控制部就必须根据hall-sensor感应到的电机转子目前所在位置,然后依照定子绕线决定开启(或关闭)换流器(inverter)中功率晶体管的顺序,如 下(图二) inverter中之AH、BH、CH(这些称为上臂功率晶体管)及AL、BL、CL(这些称为下臂功率晶体管),使电流依序流经电机线圈产生顺向(或逆向)旋转磁场,并与转子的磁铁相互作用,如此就能使电机顺时/逆时转动。当电机转子转动到hall-sensor感应出另一组信号的位置时,控制部又再开启下一组功率晶体管,如此循环电机就可以依同一方向继续转动直到控制部决定要电机转子停止则关闭功率晶体管(或只开下臂功率晶体管);要电机转子反向则功率晶体管开启顺序相反。

    基本上功率晶体管的开法可举例如下:
    AH、BL一组→AH、CL一组→BH、CL一组→BH、AL一组→CH、AL一组→CH、BL一组,
    但绝不能开成AH、AL或BH、BL或CH、CL。此外因为电子零件总有开关的响应时间,所以功率晶体管在关与开的交错时间要将零件的响应时间考虑进去,否则当上臂(或下臂)尚未完全关闭,下臂(或上臂)就已开启,结果就造成上、下臂短路而使功率晶体管烧毁。



无刷直流电机的原理和结构,那位精通讲一下



    (图二)

    当电机转动起来,控制部会再根据驱动器设定的速度及加/减速率所组成的命令(Command)与hall-sensor信号变化的速度加以比对(或由软件运算)再来决定由下一组(AH、BL或AH、CL或BH、CL或……)开关导通,以及导通时间长短。速度不够则开长,速度过头则减短,此部份工作就由PWM来完成。PWM是决定电机转速快或慢的方式,如何产生这样的PWM才是要达到较精准速度控制的核心。高转速的速度控制必须考虑到系统的CLOCK 分辨率是否足以掌握处理软件指令的时间,另外对于hall-sensor信号变化的资料存取方式也影响到处理器效能与判定正确性、实时性。至于低转速的速度控制尤其是低速起动则因为回传的hall-sensor信号变化变得更慢,怎样撷取信号方式、处理时机以及根据电机特性适当配置控制参数值就显得非常重要。或者速度回传改变以encoder变化为参考,使信号分辨率增加以期得到更佳的控制。电机能够运转顺畅而且响应良好,P.I.D.控制的恰当与否也无法忽视。之前提到直流无刷电机是闭回路控制,因此回授信号就等于是告诉控制部现在电机转速距离目标速度还差多少,这就是误差(Error)。知道了误差自然就要补偿,方式有传统的工程控制如P.I.D.控制。但控制的状态及环境其实是复杂多变的,若要控制的坚固耐用则要考虑的因素恐怕不是传统的工程控制能完全掌握,所以模糊控制、专家系统及神经网络也将被纳入成为智能型P.I.D.控制的重要理论。



    P.I.D控制简介
    一般P.I.D控制如下



无刷直流电机的原理和结构,那位精通讲一下



    (dutycycle)=(dutycycle)p + (dutycycle)i + (dutycycle)d

    (图三)

    P.控制(比例控制) :输出与输入误差讯号成正比关系,即将误差固定比例修正,但系统会有稳态误差。
    I .控制(积分控制) :当系统进入稳态有稳态误差时,将误差取时间的积分,即便误差很小也能随时间增加而加大,使稳态误差减小直到为零。
    D.控制(微分控制):当系统在克服误差时,其变化总是落后于误差变化,表示系统存在较大惯性组件或(且)有滞后组件。微分即是预测误差变化的趋势以便提前作用避免被控量严重冲过头。

    电机驱动器的保护措施
    对于驱动器还要有保护措施,当负载过大或不当使用时会造成大电流而将功率晶体管烧毁。为了保护因电流超过规格而破坏驱动器,一般会以加大功率晶体管耐电流或加电流sensor做为保护。其次当电机负载不小的时候,在停止转动时由电机端回送至驱动器的能量及过电压都将危及驱动器,这可配合过电压保护电路加上回生能量消散电路来防治。其它尚有hall-sensor正常与否判定也会影响PWM控制的正确性,这可由控制部判断并适时警告即可。

    DC无刷电机系列控制疑难杂症处理案例
    ·欲以电流值的大小来判断目前电机的负载状况是否有过载的迹象,该如何测量?

    将电源线的其中一条拔起后,将电表(请先调至安培档)的一端接至驱动器的电源CONNECTOR其中一接脚,另一端则接至电源插座的另一接脚(如下图四),如此即可测量出在现阶段的负载下所必须耗费的电流值,之后再依此电流值来对照电机的电流/扭力对照表,如此即可得知目前的负载状况是正常或是 否有过载的情形发生。
