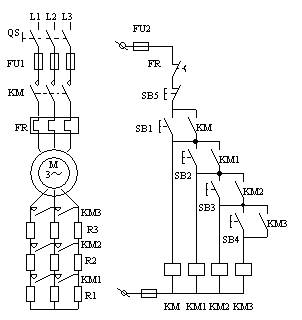

1、按钮操作控制线路，图1为转子绕组串电阻起动由按钮操作的控制线路。
图1、按钮操作绕线式电动机串电阻起动控制线路
工作原理为：合上电源开关 QS ，按下 SB1 ， KM 得电吸合并自锁，电动机串全部电阻起动，经一定时间后，按下 SB2 ， KM1 得电吸合并自锁， KM1 主触头闭合切除第一级电阻 R1 ，电动机转速继续升高，经一定时间后，按下 SB3 ， KM2 得电吸合并自锁， KM2 主触头闭合切除第二级电阻 R2 ，电动机转速继续升高，当电动机转速接近额定转速时，按下 SB4 ， KM3 得电吸合并自锁， KM3 主触头闭合切除全部电阻，起动结束电动机在额定转速下正常运行。
2、时间原则控制绕线式电动机串电阻起动控制线路

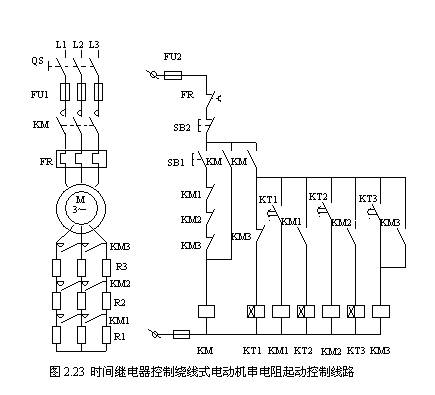

图3为时间继电器控制绕线式电动机串电阻起动控制线路，又称为时间原则控制，，其中三个时间继电器 KT1 、 KT2 、 KT3 分别控制三个接触器 KM1 、 KM2 、 KM3 按顺序依次吸合，自动切除转子绕组中的三级电阻，与起动按钮 SB1 串接的 KM1 、 KM2 、 KM3 三个常闭触头的作用是保证电动机在转子绕组中接入全部起动电阻的条件下才能起动。若其中任何一个接触器的主触头因熔焊或机械故障而没有释放时，电动机就不能起动。 |
