1.客户机/服务器（C/S）结构
Intellution 软件设计从一开始就非常注重网络结构，从公司的最早期产品就贯穿了客户机/服务器结构。在所有同类产品中，其网络功能是最强的。其显著的特性如下：
支持软硬件及协议：可以连接各类以太网连接方式，支持的通讯协议有 NETBEUI和TCPIP。但需注意，同时只能使用一种协议。
组件配置自由：主要的组件部分为 iFIX Server、iFIX Client 和 HMI Pak。可以根据具体功能需要在网络上选择安装相应软件。

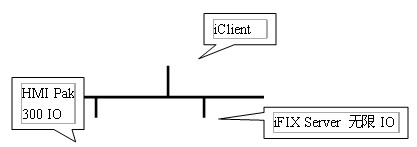

网络数据库：iFIX 的所有数据在网络上都有唯一的标识，格式为：Server.Node.Tag.Field。其中 Server 表示数据为FIX还是其他，Node是iFIX实时数据库的节点名即其网络上的唯一标识，一般将它与计算机的名字相一致。后面的 Tag对应过程变量，Field 对应相应参数。 IFIX的数据库是真正的分布式数据库，用户可以从任何一个客户机上通过网络将 Server的数据库调出来进行各种操作，包括增加、修改、删除Tag定义等，而且所作操作为在线组态，即无需重新加载数据库，修改即能生效。由于数据库是分布式的，所以任意客户机均可获得任意服务器上数据库的数据。这样，用户只需根据现场的IO来考虑服务器数据库的大小即可，举例如下：
在客户机iClient上可以看到所有在 HMI Pak上和iFIX Server上的IO数据和报警等其他信息。
网络报警：iFIX数据库中可以定义各种报警类型，并支持无限报警区定义，所有的报警均发生在服务器端，客户端可以看到的报警均为服务器传过来的实时网络报警，用户在客户端上所作的报警操作也是直接作用在服务器的报警源上的。同时，iFIX可以支持各种其他网络报警方式，如可以进行报警的无线寻呼呼叫、报警电话自动拨号等多种复杂方式。有现成的第三方报警处理软件可以加强以上功能。
网络历史数据：所有历史数据均可存放在任意一台以太网上装有 iFIX 的计算机中，客户机上的Chart Object可以读取相应网络路径上历史数据文件中的数据。所以，历史数据可以存放在SCADA Server上或任意一个客户端计算机上。
IO通讯的网络操作：只有在 7.x 版本的通讯程序中可以使用网络远程操作。可以将7.x 的驱动程序的客户端部分与iFIX Client一同安装，然后可以通过网络控制IO Server的运行，在线组态，故障诊断等。
2.iFIX WAN 连接方式
拨号网络：
iFIX支持的拨号网络可以通过公共电话网或专线等其他方式，可以实现的功能与普通局域网相同，但速度会比局域网慢，注意使用此方式时，要使用NT Server 并安装远程拨号服务RAS，原因在于只有NT Server才支持多个拨号连接。
iWebServer：
通过 iFIX 的组件 iWebServer 可以将iFIX的实时数据在广域网上发布出去，用户可以通过标准的浏览器看到实时信息。
环境设置：iClient+iWebServer+IIS4.0。其中IIS提供标准的WWW服务，是在 NT Server环境中的，如在 Workstation 上，可用 Peer Web Service实现。
操作原理：实时数据的传播过程是这样的，iClient 将实时数据从iFIX Server的数据库读过来，iWebServer将此数据进行转换，所有 iFIX 标准图形通过 iWebServer 的工具转换成 HTML格式文件和JDF文件，JDF文件中的 Applet 将数据从iWebServer中取出，在标准的浏览器中动态更新。在浏览器中可以显示动态数据，动态图形，实时和历史趋势，报警信息等。用户可以选择 Play Back选项，此功能为微软标准功能，可以回放历史数据和历史趋势。IWebServer的数据可以用过代理服务器和网络防火墙。
IWebServer在 WWW上的画面例子可参见：www.indtech.net/indtech_web_sever.htm
|
