    一．简介
    在SEE Electrical中，模板就像符号库与类型库一样重要，他是工作区的重要组成部分。模板分为工作区模板和页面模板，他们之间存在显著区别，请熟悉这些术语，因为它们是使用SEE Electrical的基础。
    页面模板——通常至少由标准图纸以及相关默认设置（如页面上的路径数）组成。加载页面模板以用于创建电路图或图形列表的新页面。除了标准图纸和相关设置外，页面模板还可包含任何图形内容，因此例如包含一张完整的电路图。您可以创建新的页面模板，或使用软件安装中所包括的页面模板，并根据需要仅更改标准图纸，例如插入一个新的logo。
    工作区模板——至少指定工作区各个部分中可使用的页面模板（因此，例如用于在电路图中创建新页面的页面模板，以及用于文档的图形列表或带图形的端子平面图的页面模板）。此外，在工作区模板中还可定义工作区的设置，例如用于组件标识的方法。如果您使用常要更改的标准项目，则可将标准项目另存为工作区模板。
    接下来我们分别谈论页面模板与工作区模板的创建。

    二．页面模板
    页面模板通常由一个页面组成。它们主要用于构成电路图、图形列表（端子列表、电缆列表等）或机柜布局或安装平面图的标准图纸。
    本节说明了一般如何创建页面模板。您可在联机帮助中找到相关内容。
    除了标准图纸之外，页面模板还可包含其它可作为一个单元插入工作区新图纸上的对象，如电路图或由图形组成的图。
    通过使用命令“加载页面模板”（用于图形列表）、以及“打开页面模板”（用于电路图的“文件”菜单），可替换原有的页面模板。当然您也可以将修改的模板通过文件/另存为…/页面模板保存。
    注意：新页面模板必须在您希望创建的那种页面模板环境中创建。
    1． 创建标准图纸

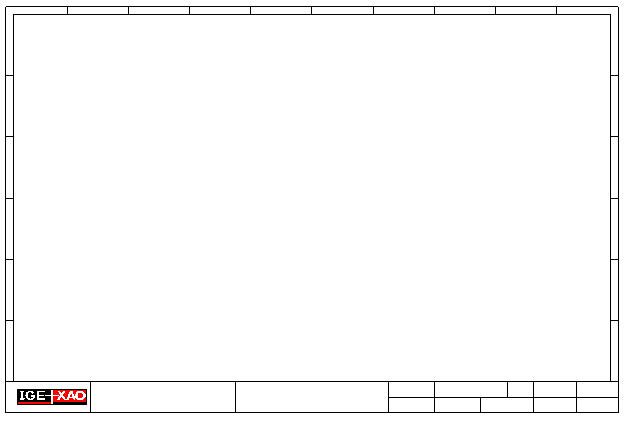

    您可选择标准的 SEE Electrical 标题块并修改它包括您自己的公司名称和Logo等。（SEE Electrical页面模板的的后缀名为tdw）
    SEE Electrical 提供许多不同的图纸。根据当前标准(IEC 61082-1) 绘制 SEE Electrical 图纸。所有推荐的图纸都是 ISO A3 格式的，但它们可用 ISO A4 格式打印，装订边带穿孔是可能的。
    1） 标准图纸由用户专门创建。本节将给出创建标准图纸方法的常规信息。
    切换到工作区的空白页面（除了标准图纸外，页面上必须没有任何内容）。
    删除现有的标准图纸（“编辑”菜单>“选择所有”>“删除”）。
    稍后可将现有的标准图纸拆分为单个部分（“编辑”菜单>“选择所有”（快捷键ctrl+A），单击鼠标右键并选择上下文菜单中的“拆解”），编辑并创建新的标准图纸。当前页面上没有任何内容很重要。
    2）根据需要更改新标准图纸的属性。也可定义图形中的路径数等。
    在工作区树中选择您现在正在编辑的页面。 同时单击鼠标右键，选择上下文菜单中的“属性”，出现如下图的属性对话框。 你可以修改其属性值。



 回复时间：2010/9/15 10:35:00

支持(451) | 反对(385)

    3）构造标准图纸的图形（“绘制”菜单>“线”或“矩形”等）。
    使用“导入 CADdy 图形”或“导入 AutoCAD DXF/DWG”功能（请参阅“文件”菜单>“打开”>“AutoCAD DWG/DXF/DXB 图”或“文件”>“打开”>“CADdy classic图”）可导入完整的标准图纸或您的徽标。您可在软件帮助节中找到有关导入 DXF/DWG/DXB 图形的信息。
