CAN光纤中继器
用户手册
概述：

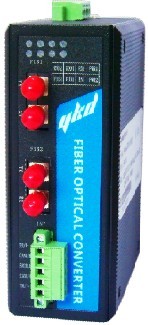

YFC1/2系列产品是易控达科技专门为CAN 现场总线远距离数据通讯而设计的工业级光纤通讯中继产品。具有总线段光电隔离，信号再生，延长传输距离，增加节点数等功能。支持基于CAN2.0A/B的各类总线如：CAN、DeviceNet、CANOoen、SDS、NMEA2000、SAE J1939、SAE J2284等。
该系列产品采用易控达独创的专有技术，数据全透明传输，自动切换数据方向，无须任何设置。YFC1系列支持一路电缆数据接口，一路光纤数据接口，适用于点对点通讯结构；YFC2系列支持一路电缆数据接口，两路光纤数据接口，适用于链型（可级联传输更远距离）、星型拓扑结构。YFC1和YFC2可混合组网为更复杂的网络拓扑结构。
特点：
速率自适应，无须拨码开关设置速率，透明传输，极低的纳秒级信号延时
独创的总线端口状态适时监测、光纤链路状态适时监测、继电器自动报警功能
支持点对对点、链型、星型等拓扑结构
8个LED状态指示灯，全方位显示总线和光纤运行状态
独立双电源冗余，DC12-30V宽电源供电，DC1500V电源隔离,反接保护
电接口4000V的防雷隔离保护,1.5A过流,600W浪涌保护
超强防磁场、防辐射及抗干扰功能
铝制加强机壳,IP30防护等级, 35mm工业卡轨安装方式
典型应用：
该设备为光纤中继器，光纤连接方式为交叉连接，即A设备的光口TX端连接到B设备的RX端，A设备的RX端连接到B设备的TX端。连接方式有点对点型、链型和星型三种基本型，并可在基本型的基础上组合为更复杂的网络拓扑结构。
规格型号
产品编号 描述
YFC1 工业级CAN总线光纤中继器，（支持点对点结构），一路电接口，一路光模块接口，多模/单模光纤可选，ST/SC/FC接口可选，标配多模光纤ST接口
YFC2 工业级CAN总线光纤中继器，（支持点对点、链型、星型拓扑），一路电接口，两路光模块接口，多模/单模光纤可选，ST/SC/FC接口可选，标配多模光纤ST接口
YFO1 工业级CANOpen总线光纤中继器，（支持点对点结构），一路电接口，一路光模块接口，多模/单模光纤可选，ST/SC/FC接口可选，标配多模光纤ST接口
YFO2 工业级CANOpen总线光纤中继器，（支持点对点、链型、星型拓扑），一路电接口，两路光模块接口，多模/单模光纤可选，ST/SC/FC接口可选，标配多模光纤ST接口
YFD1 工业级DeviceNet总线光纤中继器，（支持点对点结构），一路电接口，一路光模块接口，多模/单模光纤可选，ST/SC/FC接口可选，标配多模光纤ST接口
YFD2 工业级DeviceNet总线光纤中继器，（支持点对点、链型、星型拓扑），一路电接口，两路光模块接口，多模/单模光纤可选，ST/SC/FC接口可选，标配多模光纤ST接口
|
