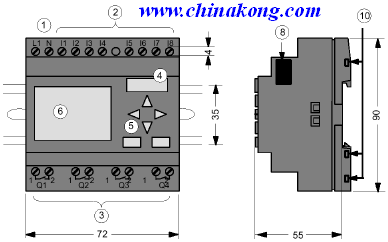

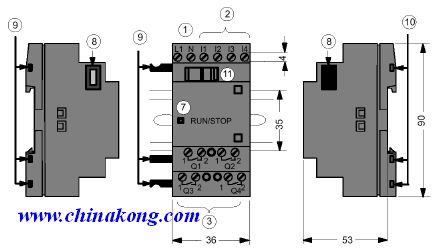

1、LOGO！的结构

　

　

　

扩展接口

① 电源；② 输入；③ 输出；④ 带盖板的模块槽；⑤ 控制面板（不适用于RCo）；⑥ LCD（不适用于RCo）

⑦ 运行/停止指示灯；⑧ 扩展接口；⑨ 机械编码插针；⑩ 机械编码插座；11滑板

2、LOGO！的安装

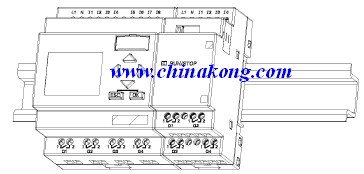

（1）DIN导轨安装

　

　

DIN导轨安装

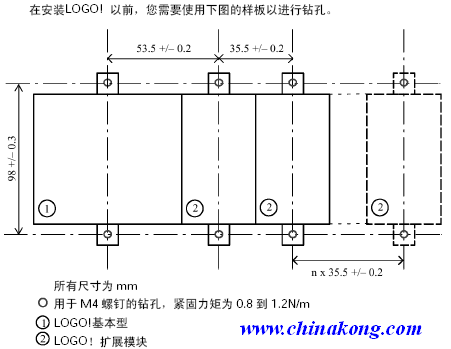

（2）墙面安装

　

　
