S7-200系列PLC 数字量扩展模块技术规范及接线图 一、数字量输入扩展模块技术规范 数字量扩展输入特性 | 数字量输入特性 | 24VDC输入 | 120/230VAC输入(47至63Hz) | 输入类型 | 漏型/源型(IEC类型1漏型) | IEC类型1 | 额定电压 | 24VDC,4mA | 120VAC,6mA或230VAC,9mA(通常) | 最大持续允许电压 | 30 VDC | 264VAC | 浪涌电压 | 35VDC,0.5秒 | - | 逻辑1信号(最小) | 15VDC,2.5mA | 79VAC,2.5mA | 逻辑0信号(最大) | 5VDC,1mA | 20VAC或1mA,AC | 输入延迟 | 4.5ms | 15ms | 连接2线接近开关传感器(Bero) 允许的漏电流(最大) | 1mA | 1mA,AC | 隔离(现场与逻辑) 光电隔离 隔离组 | 500 VAC,1分钟 见接线图 | 500 VAC,1分钟 1点 | 同时接通的输入 | 所有的都在55°C(水平),所有的都在45°C(垂直) | 电缆长度(最大) •屏蔽 •未屏蔽 | 普通输入500米 普通输入300米 | 二、数字量输出扩展模块技术规范 数字量扩展输出规范 | 数字量输出规范 | 24VDC输出 | 继电器输出 | 120/230VAC输出 | 0.75A | 5 μA | 2A | 10A | 输出类型 | 固态-MOSFET(信号源) | 干触点 | 直通 | 额定电压 | 24VDC | 24VDC或250VAC | 120/230VAC | 电压范围 | 20.4至28.8VDC | 5至30VDC或5至250VAC | 12至30VDC或 12至250VAC | 40至264VAC (47至63Hz) | 24VDC线圈电源电压范围 | - | 20.4~28.8VDC | - | 浪涌电流(最大) | 8A,100ms | 30A | 5A,4s@10%占空比 | 15A,4s@10%占空比 | 5A/ms,2AC周期 | 逻辑1(最小) | 20VDC,最大电流 | - | L1(-0.9V/ms) | 逻辑0(最大) | 0.1VDC,10KΩ 负载 | 0.2VDC,5KΩ负 载 | - | - | 每点额定电流(最大) | 0.75A | 5μA | 2.00A | 10A阻性; 2ADC感性; 3AAC感性 | 0.5A,AC | 每个公共端的额定电流(最大) | 6A | 5μA | 8A | 10A | 0.5A,AC | 漏电流(最大) | 10μA | 30μA | - | 132VAC是1.1mA/ms 264VAC是1.8mA/ms | 灯负载(最大) | 5W | 50W | 30WDC/ 200WAC | 100WDC/ 1000WAC | 60W | 感性嵌位电压 | L+减48V | L+减47V | - | - | 接通电阻(接点) | 0.3Ω典型 (0.6Ω最大) | 0.05Ω最小 | 0.2Ω最小,新的时候 | 0.1Ω最小, 新的时候 | 410Ω最大, 当负载电流小于 0.05A时 | 隔离 •光电隔离(现场到逻辑) •线圈到逻辑 •逻辑到接点 •电阻(逻辑到接点) •隔离组 | 500VAC,1分钟 - - - 见接线图 | - 无 1500VAC,1分钟 100MΩ最小,新的时候 见接线图 | 1500VAC,1分钟 - - - 1点 | 延时断开到接通/接通到断开 | 150μs/200μs | 500μσ | - | - | 0.2ms + 1/2AC周期 | 延时切换(最大) | - | - | 10ms | 15ms | - | 脉冲频率(最大) | - | | 1Hz | 10Hz | 机械寿命周期 | - | 10,000,000 (无负载) | 30,000,000 (无负载) | - | 触点寿命 | - | 100,000 (额定负载) | 30,000 (额定负载) | - | 同时接通的输出 | 所有的都在55°C(水平),所有的都在45°C(垂直) | 所有的都在55°C (水平),最大 20A模块电流 所有的都在45°C (水平),最大 20A模块电流5 所有的都在40°C (垂直),每个点 10A | 所有的都在55°C(水平) 所有的都在45°C(垂直) | 两个输出并联 | 两个输出并联是的,只有输出在同一个组内 | 否 | 否 | 电缆长度(最大) •屏蔽 •非屏蔽 | 500米 150米 | -
当一个机械触点接通S7--200 CPU或任意扩展模块的供电时,它发送一个大约50毫秒的“1”信号到数字输出,您需要考虑这一点,尤其是您使用触够响应短脉冲的设备时。 -
当一个机械触点接通AC扩展模块的输出电源时,它向AC输出发出一个宽度为大约1/2AC周期的“1”信号。您必须考虑这一点。 -
由于是直通电路,负载电流必须是完整的AC波型而非半波。最小负载电流是0.05AAC。当负载电流在5mA和50mAAC之间时,该电流是可控的,但是,由于410欧姆串行电阻的存在会有额外的压降。 -
如果因为过多的感性开关或不正常的条件而引起输出过热,输出点可能关断或被损坏。如果输出在关断一个感性负载时遭受大于0.7J的能量,那么输出将可能过热或被损坏。为了消除这个限制,可以将在第3章中描述的抑制电路和负载并联在一起。对于给定的应用,这些部件的尺寸要合适。 -
EM222DO4x继电器的FM额定值和其它S7-200不同。此模块具有符合FM Class I,Division Groups A、B、C&D Hazardous Locations的T4额定值,而不是的T4A。 -
如果是灯负载,继电器使用寿命将降低75%,除非采取措施将接通浪涌降低到输出的浪涌电流额定值以下。 -

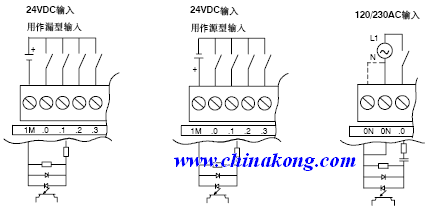

灯负载的瓦特额定值是用于额定电压的。依据正被切换的电压,按比例降低瓦特额定值(例如120VAC -- 100 W)。 三、数字量扩展模块接线图 1、数字量输入扩展模块(EM221)接线图 输入接线形式简图

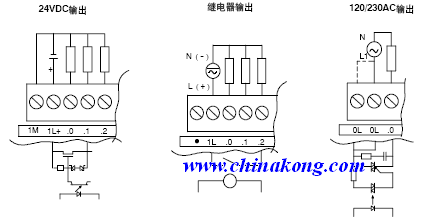

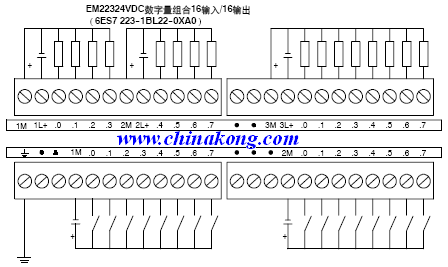

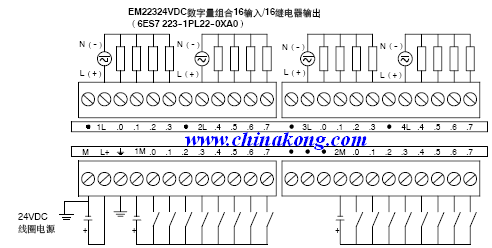

2、数字量输出扩展模块(EM222)接线图 输出接线形式简图  |
