S7－200 PLC编程电缆选型及设置 一、选型型号
| 系列号 | 类别 | 产品图片 | 描述 | 选型型号 | | 901 | S7－200 PLC编程电缆 |

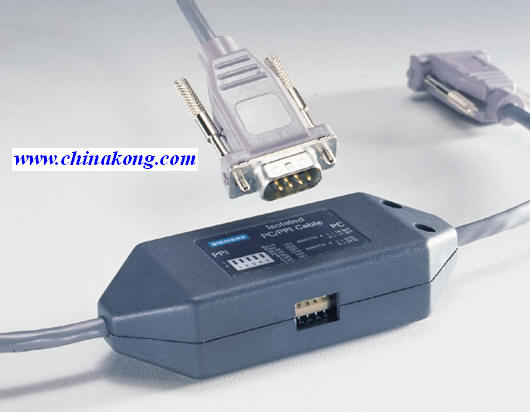

| PC/PPI编程电缆 | 6ES7901-3BF21-0XA0 | | 901 | S7－200 PLC编程电缆 |
| RS-232/PPI多主站编程电缆 | 6ES7901-3CB30-0XA0 | | 901 | S7－200 PLC编程电缆 |  | USB/PPI多主站编程电缆 | 6ES7901-3DB30-0XA0 | 二、S7－200 PLC编程电缆技术规范 | 型号 | 6ES7901-3BF21-0XA0 | 6ES7901-3CB30-0XA0 | 6ES7901-3DB30-0XA0 | | 总体特性 | | 配置编程软件版本号 | STEP 7-Micro/WIN任意版本 | 设置为PPI/Freeport：可以和任意版本的STEP 7-Micro/WIN编程包相兼容 设置为PPI多主站：STEP 7-Micro/WIN 3.2 Service Pack 4（或更高版本） | STEP 7-Micro/WIN 3.2 Service Pack 4（或更高版本） | | 电源电压 | 14.4～28.8VDC | 14.4～28.8VDC | 14.4～28.8VDC | | 24V电源的电流 | 最大50mA RMS | 最大60mA RMS | 最大50mA RMS | | 隔离 | RS485到RS-232：500VDC | RS485到RS-232：500VDC | RS485到USB：500VDC | | LED数据传送状态指示 | 没有 | 有 | 有 | | RS485一侧的电气特性 | | 共模电压范围 | -7V到+12V,1秒,3V RMS | -7V到+12V,1秒,3V RMS | -7V到+12V,1秒,3V RMS | | 接收器输入阻抗 | 最小5.4K Ω | 最小5.4K Ω ，包括终端 | 最小5.4K Ω ，包括终端 | | 终端/偏置 | B上10KΩ 对+5V，PROFIBUS针3 A上10KΩ 对GND，PROFIBUS针8 | B上10KΩ 对+5V，PROFIBUS针3 A上10KΩ 对GND，PROFIBUS针8 | B上10KΩ 对+5V，PROFIBUS针3 A上10KΩ 对GND，PROFIBUS针8 | | 接收器阈值/灵敏度 | ±0.2V， 60mV 典型滞后 | ±0.2V， 60mV 典型滞后 | ±0.2V，60mV 典型滞后 | | 发送器差分输出电压 | 最小2V ，在RL=100 Ω处，
最小1.5V，在RL=54 Ω处 | 最小2V ，在RL=100 Ω处，
最小1.5V，在RL=54 Ω处 | 最小2V ，在RL=100 Ω处，
最小1.5V ，在RL=54 Ω | | RS232一侧的电气特性 | | 接收器输入阻抗 | 最小3KΩ | 最小3KΩ | - | | 接收器阈值/灵敏度 | 最低0.8V ，最高2.4V
0.5V 典型滞后 | 最低0.8V ，最高2.4V
0.5V 典型滞后 | - | | 发送器输出电压 | 最小±5V，在RL=3KΩ处 | 最小±5V，在RL=3KΩ处 | - | | USB一侧的电气特性 | | 最大速率 | - | - | 12MB/s，人机界面设（HID） | | 5V的电源电流 | - | - | 最大50mA | | 掉电电流 | - | - | 最大400uA | 三、S7－200 PLC编程电缆设置 1、PC/PPI编程电缆
PC/PPI电缆尺寸

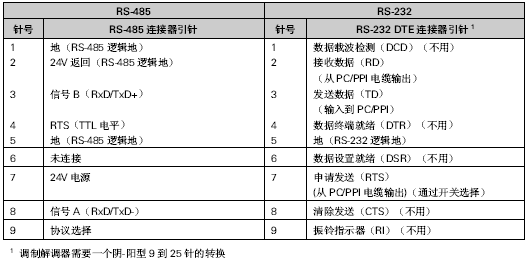

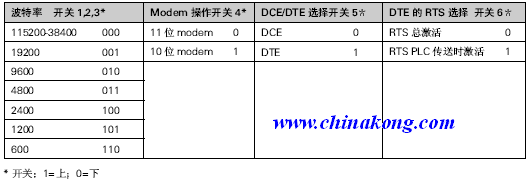

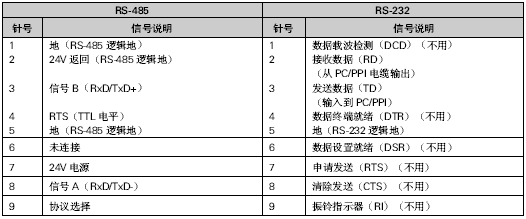

PC/PPI选择开关设置表  RS-485至RS-232 DCE连接器的引脚  RS-485至RS-232 DTE连接器的引脚  2、RS-232/PPI多主站编程电缆

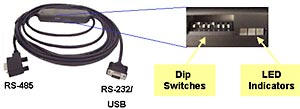

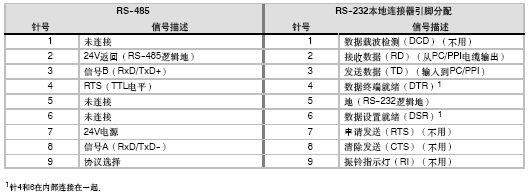

RS-232/PPI电缆尺寸、选择开关的设置、LED状态表 RS-485至RS-232 DCE连接器的引脚  RS-485至RS-232 DTE连接器的引脚  3、USB/PPI多主站编程电缆

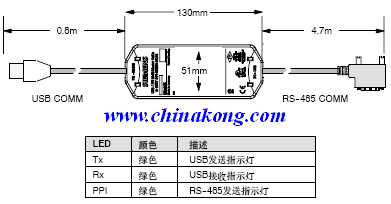

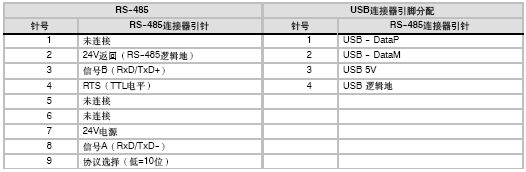

USB/PPI电缆尺寸、LED状态表 RS--485 USB针号连接器引脚  |
|
|
