S7-300 通用型输出扩展模块（SM322）技术规范及接线图

一、S7-300 通用型输出扩展模块（SM322）技术规范

1、SM322技术规范1

技术规范	SM321
型号	6ES7 322- 1BH01-0AA0	6ES7 322- 1BH10-0AA0	6ES7 322- 1BL00-0AA0	6ES7 322- 8BF00-0AB0	6ES7 322- 5GH00-0AB0	6ES7 322- 1CF00-0AA0
简单描述	16点输出，24VDC，0.5A	16点输出，24VDC，0.5A，高速	32点输出，24VDC，0.5A	8点输出，24VDC，0.5A，诊断能力	16点输出，24-48VDC，0.5A	8点输出，48-125VDC，1.5A
数字量输出特性
数字量输出点数	16	16	32	8	16	8
所需前连接器	20 针	20 针	40 针	20 针	40 针	20 针
输出电压　•“1”信号	L+ (-0.8 V)	L+ (-0.8 V)	L+ (-0.8 V)	L+ (-0.8 V 至-1.6 V)	L+ (-0.25 V)	L+ (-1.2V)
输出电流　•“1”信号额定值　•0 - 40℃时“1”信号允许范围，最小　•0 - 40℃时“1”信号允许范围，最大　•40 - 60℃时“1”信号允许范围，最小　•40 - 60℃时“1”信号允许范围，最大　•“1”信号最小负载电流　•“1”信号允许的浪涌电流，最大　•“0”信号残余电流，最大	0.5 A 5 mA 　 0.6 A 　 5 mA 　 0.6 A 　 5 mA 　　　 0.5 mA	0.5 A 5 mA 　 0.6 A 　 5 mA 　 0.6 A 　 5 mA 　　　 0.5 mA	0.5 A 5 mA 　 0.6 A 　 5 mA 　 0.6 A 　 5 mA 　　　 0.5 mA	0.5 A 　 10 mA 　　 0.6 A 　　 10 mA 　　 0.6 A 　 10 mA 　　　　　 0.5 mA	0.5 A 　　　　　　　　　　　　　　　 1.5A；50ms， 1A；2s通断　 10 μA	1.5 A 　 10 mA 　　 1.5 A 　　 10 mA 　　 1.5 A 　 10 mA 　　 3 A；10 ms 　　 0.5 mA
输出总电流( 每组) 垂直安装位置　　•最高40℃时，最大　水平安装位置　•最高40℃时，最大　•最高50℃时，最大　•最高60℃时，最大　所有其它安装位置　•最高40℃时，最大	2 A 　　　　 4 A 　　　 3 A	2 A 　　　　 4 A 　　　 3 A	2 A 　　　　 4 A 　　　 3 A	4 A 　　　　 4 A 　　　 3 A	0.5 A 　　　　 0.5 A	4 A 　　　　 6 A 　　　 4 A 　　　　 3 A
开关频率　•阻性负载，最大　•感性负载，最大　•灯负载，最大	100 Hz 0.5 Hz 10 Hz	100 Hz 0.5 Hz 10 Hz	100 Hz 0.5 Hz 10 Hz	100 Hz 2 Hz 10 Hz	10 Hz 0.5 Hz	25 Hz 0.5 Hz 10 Hz
电缆长度　•屏蔽电缆长度，最长　•非屏蔽电缆长度，最长	1,000 m 　 600 m	1,000 m 　 600 m	1,000 m 　 600 m	1,000 m 　 600 m	1,000 m 　 600 m	1,000 m 　 600 m
•输出短路保护　•导致电路中断的电压极限　•灯负载，最大	√；电子式 L+ (-53 V) 5 W	√；电子式 L+ (-53 V) 5 W	√；电子式 L+ (-53 V) 5 W	√；电子式 L+ (-53 V) 5 W	×；通过外提供　　 2.5 W	√；电子式　 M(-1V) 　 15W； 15W(48V) 或40W(125V)
状态信息/ 中断/ 诊断/绝缘
诊断中断	×	×	×	√；通过通道	√；可设置参数	×
诊断功能	×	×	×	√	√；参数可赋值	×
绝缘	500 V DC	500 V DC	500 V DC	500 V DC	1500 V AC	1500 V AC
电势/ 电隔离
数字量输出功能　•通道之间，每组数量　•通道和背板总线之间	8 　 √，光电耦合	8 　 √，光电耦合	8 　 √，光电耦合	8 　 √，光电耦合	1 　 √，光电耦合	4 　 √，光电耦合
电源特性
负载电压 L+额定值	24VDC	24VDC	24 VDC	24VDC	24VDC；24/48VDC	48VDC；48-125VDC
电流消耗　•从负载电压L+ 消耗( 空载)，最大　•从背板总线5VDC 消耗，最大　•功率消耗，典型值	80 mA 　 80 mA 　 4.9 W	110 mA 　 70 mA 　 5 W	160 mA 　 110 mA 　 6.6 W	90 mA 　 70 mA 　 5 W	200 mA 　 100 mA 　 2.8 W	2 mA 　 100 mA 　 7.2 W
尺寸和重量
重量	约190 g	约200 g	约260 g	约210 g	约260 g	约250 g
尺寸mm（W×H×D）	40×125×120	40×125×120	40×125×120	40×125×120	40×125×120	40×125×120

2、SM322技术规范2

技术规范	SM321
型号	6ES7 322- 1BF01-0AA0	6ES7 322- 1FF01-0AA0	6ES7 322- 5FF00-0AB0	6ES7 322- 1FH00-0AA0	6ES7 322- 1FL00-0AA0	6ES7 322- 1HF01-0AA0
简单描述	8点输出，24VDC，2A	8点输出，120/230VAC，1A	8点输出，120/230VAC，2A	16点输出，120/230VAC，1A	32点输出，120VAC，1A	8点输出，继电器，2A
数字量输出特性
数字量输出点数	8	16	8	16	32	8；继电器
所需前连接器	20 针	20 针	40 针	20 针	40 针	20 针
输出电压　•“1”信号	L+ (-0.8V)	L1(-1.5V)	L1 (-8.5V)	L+ (-0.8V)	L1(-0.8V)
输出电流　•“1”信号额定值　•0 - 40℃时“1”信号允许范围，最小　•0 - 40℃时“1”信号允许范围，最大　•40 - 60℃时“1”信号允许范围，最小　•40 - 60℃时“1”信号允许范围，最大　•“1”信号最小负载电流　•“1”信号允许的浪涌电流，最大　•“0”信号残余电流，最大	2 A 　 5 mA 　　 2.4 A 　　 5 mA 　　 2.4 A 　 5 mA 　　　　 0.5 mA	2 A 　 10 mA 　　 2 A 　　 10 mA 　　 1 A 　 10 mA 　 20A；最大1AC 周期　 2 mA	2 A 　 10 mA 　　 2 A 　　 10 mA 　　 1 A 　 10 mA 　 20A；2个半波　　 2 mA	1 A 　 10 mA 　　 1 A 　　 10 mA 　　 0.5 A 　 10 mA 　 20A；2个半波　　 2 mA	1 A 　 10 mA 　　 1 A 　　 10 mA 　　 1 A 　 10 mA 　 10A；每组(2个AC周期) 　 2 mA	5 mA
输出总电流( 每组) 垂直安装位置　　•最高40℃时，最大　水平安装位置　•最高40℃时，最大　•最高60℃时，最大	4 A 　　　　　　 4 A	2 A 　　　　 4 A 　 2 A	4 A 　　　　 8 A 　 4 A	2 A 　　　　 4 A 　 2 A	4 A 　　　　 4 A 　 3 A
继电器输出　•继电器的额定电压L+　(DC) 　•运行周期数						24V；110 mA 　　　 300000；230VAC， 100000； 120VAC， 200000； 24VDC， 300000 (2A时)
继电器触点的开关能力　•感性负载，最大　　　•阻性负载，最大						2A；2A(230VAC)， 2A(24VDC) 　 2A
开关频率　•阻性负载，最大　•感性负载，最大　•灯负载，最大　•机械负载，最大	100 Hz 0.5 Hz 10 Hz	100 Hz 0.5 Hz 1Hz	100 Hz 0.5 Hz 1 Hz	100 Hz 0.5 Hz 1 Hz	100 Hz 0.5 Hz 1 Hz	2 Hz 0.5 Hz 2 Hz 10 Hz
电缆长度　•屏蔽电缆长度，最长　•非屏蔽电缆长度，最长	1,000 m 　 600 m	1,000 m 　 600 m	1,000 m 　 600 m	1,000 m 　 600 m	1,000 m 　 600 m	1,000 m 　 600 m
•输出短路保护　•导致电路中断的电压极限　•灯负载，最大	√；电子式　 L+ (-48 V) 　 10 W	√；熔断器　　　 50 W	√；通过外部提供　　 50 W	√，熔断器，8个一组　　 50 W	× 　　 50 W	50 W
状态信息/ 中断/ 诊断/绝缘
诊断中断	×	×	√；可设置参数	×	×	×
诊断功能	×	√	√； OFF/ 上次值/ 替换值	√	√	×
绝缘	500 V DC	1500 V AC	1500 V AC	4000 V DC	4000 V DC	1500 V AC
电势/ 电隔离
数字量输出功能　•通道之间，每组数量　•通道和背板总线之间	4 √，光电耦合	4 √，光电耦合	1 √，光电耦合	8 　 √，光电耦合	8 　 √，光电耦合	2 　 √，光电耦合
电源特性
负载电压 L+额定值	24VDC	230AC；120/230VAC	230VAC；120/230VAC	230VAC；120/230VAC	120VAC； 120/230VAC	24VDC
电流消耗　•从负载电源L+ 消耗( 空载)，最大　•从负载电源L1 消耗( 空载)，最大　•从背板总线5VDC 消耗，最大　•功率消耗，典型值	60 mA 　　　 40 mA 　 6.8 W	2 mA 　 100 mA 　 8.6 W	2 mA 　 100 mA 　 8.6 W	2 mA 　 3 mA 　 200 mA 　 8.6 W	10 mA 　 190 mA 　 25 W	110mA；继电器电流消耗 110 mA 　 40 mA 　 3.2 W
尺寸和重量
重量	约190 g	约275 g	约275 g	约275 g	约500 g	约190 g
尺寸mm（W×H×D）	40×125×120	40×125×120	40×125×120	40×125×120	80×125×120	40×125×120

3、SM322技术规范3

技术规范	SM321
型号	6ES7 322-1HF10-0AA0	6ES7 322-5HF00-0AB0	6ES7 322-1HH01-0AA0
简单描述	8点输出，继电器，5A	8点输出，继电器，5A，带过压RC滤波器保护	16点输出，继电器，8A
数字量输出特性
数字量输出点数	8 ；继电器	8 ；继电器	8 ；继电器
所需前连接器	40 针	40 针	20 针
输出电流　•“1”信号最小负载电流	5 mA	10 mA	10 mA
输出总电流( 每组) 垂直安装位置　　•最高40℃时，最大　水平安装位置　•最高40℃时，最大　•最高60℃时，最大	5 A 　　　　 5 A	5 A 　　　　 5 A	8 A 　　　　 8 A
继电器输出　•继电器的额定电压L+　(DC) 　•运行周期数	24 V 　 300,000 ； 300000(24VDC，2A时)200000(120VAC，3A 时)， 100000(230VAC，3A 时)	100,000 ； 100000(24VDC，5A时)， 100000 (230VAC，5A时)	24 V 　 100,000； 50000(24VDC，2A 时)， 700000(120VAC，2A 时)100000(230VAC，2A 时)
继电器触点的开关能力　•感性负载，最大　　　•阻性负载，最大	3A；3A(230VAC)，2A (24VDC) 　　 8A；8A(230VAC)，5A (24VDC)	5A；5A(230VAC)，5A (24VDC) 　　 5A；5A(230VAC)，5A (24VDC)	2A；2A(230VAC)，2A (24VDC) 　　 2A；2A(230VAC)，2A (24VDC)
开关频率　•阻性负载，最大　•感性负载，最大　•灯负载，最大　•机械负载，最大	2 Hz 0.5 Hz 2 Hz 10 Hz	2 Hz 0.5 Hz 2 Hz 10 Hz	1 Hz 0.5 Hz 1 Hz 10 Hz
电缆长度　•屏蔽电缆长度，最长　•非屏蔽电缆长度，最长	1,000 m 600 m	1,000 m 600 m	1,000 m 600 m
•输出短路保护　•灯负载，最大	×；通过外部提供 1,500W； 230V AC	×；通过外部提供 1,500W ； 230V AC	50W； 230V AC
状态信息/ 中断/ 诊断/绝缘
诊断中断	×	√；可设置参数	×
诊断功能	×	√； OFF/ 上次值/ 替换值	×
绝缘	2000 V AC	1500 V AC	1500 V AC
电势/ 电隔离
数字量输出功能　•通道之间，每组数量　•通道和背板总线之间	1 √，光电耦合	1 √，光电耦合	8 √，光电耦合
电源特性
负载电压 L+额定值	120VDC，230VAC	24VDC，230VAC	120VDC，230VAC
电流消耗　•从背板总线5VDC 消耗，最大　•功率消耗，典型值	40 mA 4.2 W	100 mA 3.5 W	100 mA 4.5 W
尺寸和重量
重量	约320 g	约320 g	约250 g
尺寸mm（W×H×D）	40×125×120	40×125×120	40×125×120

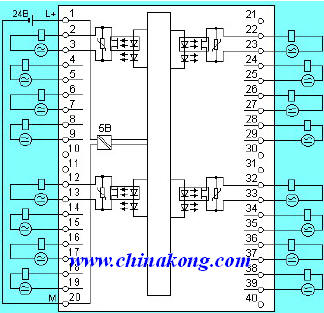

二、S7-300 通用型输出扩展模块（SM322）接线图

模块型号	配置前连接器	接线图
6ES7 322-1BL00-0AA0	40针
6ES7 322-1BF01-0AA0	20针
6ES7 322-1BH01-0AA0 6ES7 322-1BH10-0AA0	20针
6ES7 322-8BF00-0AB0	20针
6ES7 322-5GH00-0AB0	40针
6ES7 322-1CF00-0AA0	20针
6ES7 322-1FH00-0AA0	20针
6ES7 322-1HH01-0AA0	20针
6ES7 322-1HF01-0AA0	20针
6ES7 322-1FL00-0AA0	40针
6ES7 322-1HF10-0AA0	40针
6ES7 322-5HF00-0AB0	40针
6ES7 322-1FF01-0AA0	20针
6ES7 322-5FF00-0AB0	40针
