| 技术规范 | SM331 |
| 型号 | 6ES7 332-5HB01-0AB0 | 6ES7 332-5HD01-0AB0 | 6ES7 332-5HF00-0AB0 | 6ES7 332-7ND01-0AB0 |

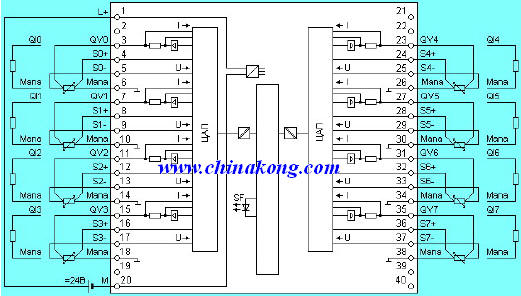

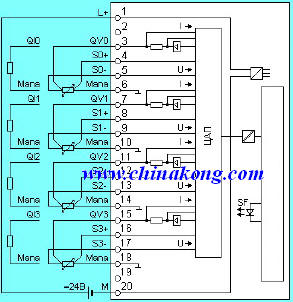

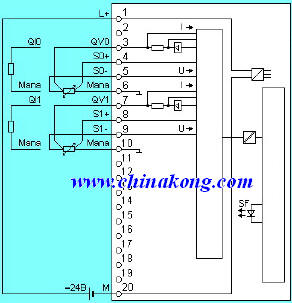

| 图片 |
|
| 模拟量输出特性 |
| 模拟量输入通道 | 2点模拟量输出 | 4点模拟量输出 | 8点模拟量输出 | 4点模拟量输出，15位 |
| 所需前连接器 | 20 针 | 20 针 | 40 针 | 20 针 |
| 屏蔽电缆长度，最长 | 200 m | 200 m | 200 m | 200 m |
| 输出范围 |
| 电压输出范围
• 0 至10 V
• 1 至2 5 V
• -10 至 +10 V
| √
√
√ | √
√
√ | √
√
√ | √
√
√ |
| 电流输出范围
• 0 至20 mA
• -20至20 mA
• 4 至20 mA | √
√
√ | √
√
√ | √
√
√ | √
√
√ |
| 负载阻抗（在正常输出范围内）
• 电压输出时，最小
• 电压输出时，最大容性负载
• 电流输出时，最大
• 电流输出时，最大感性负载 | 1 kΩ
1 μF
500 Ω 10 mH | 1 kΩ
1 μF
500 Ω 10 mH | 1 kΩ
1 μF
500 Ω 10 mH | 1 kΩ
1 μF
500 Ω 10 mH |
| 模拟值格式 |
| 积分和转换时间/ 每个触发通道
• 带过量程( 包括符号位，最大 | 12 位； ±10V，±20mA，4-20mA，1-5V （11 位+ 符号）
0-10V，0-20mA
（12位）
| 12 位；（±10V，±20mA，4-20mA，
1-5V） 11 位+ 符号，
（0-10V，0-20mA）
12 位 | 12 位；（±10V，±20mA，4-20mA，
1-5V） 11 位+ 符号，
（0-10V，0-20mA）
12 位 | 16 位； ±10V(16 位) ；
0-10V(15 位) ；
1-5V(14 位) ；
±20mA(15 位) ；
0-20mA(14 位) ；
4-20mA(14 位)
|
| 转换时间( 每通道) | 0.8 ms | 0.8 ms | 0.8 ms | 0.8ms；0.8ms(标准模式)；1.6ms( 时钟模式) |
| 建立时间
• 阻性负载
• 容性负载
• 感性负载 | 0.2 ms
3.3 ms
0.5 ms； 0.5 ms(1mH)； 3.3ms(10mH) | 0.2 ms
3.3 ms
0.5 ms； 0.5 ms(1mH)； 3.3ms(10mH) | 0.2 ms
3.3 ms
0.5 ms； 0.5 ms(1mH)； 3.3ms(10mH) | 0.2 ms
3.3 ms
0.5 ms； 0.5 ms(1mH)； 3.3ms(10mH) |
| 误差/ 精度 |
| 在整个温度范围内运行极限
• 电压输出范围
• 电流输出范围
| ±0.5 %
±0.6 % | ±0.5 %
±0.6 % | ±0.5 %
±0.6 % | ±0.12 %
±0.18 % |
| 基本误差极限( 运行在25°C 时）
• 电压输出范围
• 电流输出范围
| ±0.4 %
±0.5 % | ±0.4 %
±0.5 % | ±0.4 %
±0.5 % | ±0.02 % ；
±10V(±0.02%) ；
0-10V(±0.02%) ；
1-5V(±0.04%)
±0.02 %；
±20mA(±0.02%)；
0-20mA(±0.02%)；
4-20mA(±0.04%)
|
| 状态信息/ 中断/ 诊断/绝缘 |
| 使用替代值 | √；可设置参数 | √；可设置参数 | √；可设置参数 | √；可设置参数 |
| 诊断中断 | √；可设置参数 | √；可设置参数 | √；可设置参数 | √；可设置参数 |
| 可读取诊断信息 | √ | √ | √ | √ |
| 绝缘 | 500 V DC | 500 V DC | 500 V DC | 500 V DC |
| 电势/ 电隔离 |
| 数字量输出功能
•通道和背板总线之间
| √ | √ | √ | √ |
| 电源特性 |
| 负载电压 L+额定值(DC) | 24 V | 24 V | 24 V | 24 V |
| 电流消耗
•从负载电压L+ 消耗( 空载)，最大
•从背板总线5VDC 消耗，最大
•功率消耗，典型值
| 135 mA
60 mA
3 W
| 240 mA
60 mA
3 W | 340 mA
100 mA
6 W | 240 mA
100 mA
3 W |
| 尺寸和重量 |
| 重量 | 约220 g | 约220 g | 约220 g | 约220 g |
| 尺寸mm（W×H×D） | 40×125×120mm | 40×125×120mm | 40×125×120mm | 40×125×120mm |
