电力监控软件在上海核工院智能配电系统中的应用
赵颖滨1 王晓明2 何新伟2
1.上海核工程研究设计院 上海市 200233
2.上海安科瑞电气股份有限公司 上海嘉定 201801
引言
当前，国内很多建筑配电仍普遍采用干式变电器配以低压电缆分接箱实现分散供电，给整个系统的运行管理带来了很多的不便。计算机技术和网络通信技术的日趋成熟，配电系统测量、控制等功能智能化、网络化是发展的必然趋势，配电系统运行中的各种问题可以通过微机全面解决。
智能化配电系统由开关配以具有通信功能的智能化元件，经数字通信与计算机系统网络连接，实现对分散分布的低压电缆分接箱内开关设备运行进行自动化管理。系统可实现数据的实时采集、数字通信、远程操作与程序控制及设备维护信息管理等功能。
1. 项目概况
上海核工程研究设计院是隶属于中国核工业集团公司的重点研究设计单位,该院新建大楼系统分为配电室和楼层部分，配电室高压部分采用ACR330ELH采集谐波数据，WHD72采集温湿度数据；低压进线侧采用ACR320ELH采集谐波、功率因数等数据， ACR220EK网络电力仪表采集测量电流，开关状态由辅助触点接入ACR220EK仪表的DI（开关量输入）接口。楼层部分由ACR220E采集电能数据。所有电参量数据由仪表的通讯接口经RS-485总线传给上位机，实现遥测、遥控和遥信功能。
2. 系统拓扑结构
上海核工院电力监控系统的拓扑结构如图1。系统多采用分布式结构，按功能或区域进行划分，模块化设计。整个系统一般分为三层，即现场层、中间层、主控层。
现场层主要任务是将现场的各种配电系统的运行参数进行采集和测量，并将采集和测量的各种数据传输给监控系统。其主要设备是：ACR330ELH、ACR320ELH谐波表，WHD72D温湿度仪表、 ACR220EK网络电力仪表，装设在现场的电缆分接箱内。上述设备均相互独立完成各自的功能，不依赖主控计算机运行，所有仪表都具备RS-485 通信接口，通过现场的RS-485总线将检测到的各项电参数和状态信号实时传输到中间层的数据处理单元。
中间层位于现场层与主控层之间，由光电隔离器、串口服务器构成，现场485总线通过光电隔离器串口服务器与交换机相连，完成现场层设备与主控计算机之间的网络通信联接、数据交换。
主控层位于中控室或值班室，配置高性能、高可靠性工业级计算机、UPS不间断电源、打印机、报警装置等。Acrel-3000电力监控软件安装在主控计算机上，通过软件的人机界面和各种管理功能实现对整个配电系统的实时监控。

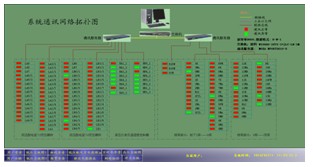

图1 系统拓扑结构图
http://www.chinakong.com/upload/upload11/201103291751038.jpg
上海核工院新建楼层监控中心位于1层消控室，配电室位于地下2层车库，距离不超过1200米，直接通过铺设RS-485总线进行通讯即可，考虑到现场地理位置及走线方便合理等问题，采用8路RS-485网络可将所有配电室监控点覆盖；楼层部分考虑到走线方便问题，采用3路RS-485网络，通过竖井、吊顶拉到消控室。
3. Acrel-3000电力监控组态软件解决方案
Acrel-3000电力监控组态软件是对现场生产数据进行采集与过程控制的专用软件，最大的特点是能以灵活多样的“组态方式”而不是编程方式来进行系统集成，它提供了良好的用户开发界面和简捷的工程实现方法，只要将其预设置的各种软件模块进行简单的“组态”，便可以非常容易地实现和完成监控层的各项功能，比如在分布式网络应用中，所有应用（例如趋势曲线、报警等）对远程数据的引用方法与引用本地数据完全相同，通过“组态”的方式可以缩短自动化工程师的系统集成的时间，提高集成效率。
该系统实施后，实现了各类用电设备的电能报表，各用电回路的实时电参量遥测，重要回路的电能质量（含谐波）分析，以及重要回路的负荷用电趋势等功能，图表分别见图2、图3、图4。
5

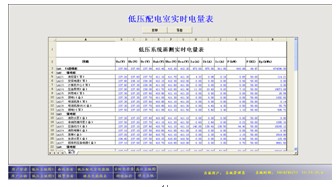

图2实时电参量远程抄表
http://www.chinakong.com/upload/upload11/201103291751308.jpg

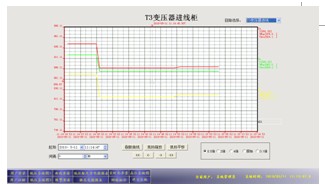

图3重要回路谐波参数及棒图
http://www.chinakong.com/upload/upload11/201103291751468.jpg

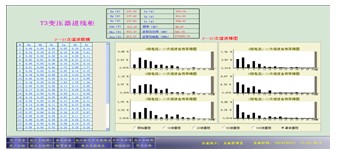

图4 重要回路谐波参数及棒图
http://www.chinakong.com/upload/upload11/201103291752038.jpg
4. 结束语
在电力监控系统中配置网络电力仪表，具有实施简明，投资少等显著优点，可以方便和实时地监
控配电系统的运行状态，对现场的用电设备进行统一管理，免去工作人员到现场记录的繁琐工作，系
统对各种用电设备的历史运行数据和状态进行管理分析，便于维护人员明确设备状况，制定详细的设备维护计划，减少工作人员，提高效率。同时，根据建立的电能计量体系，可以了解、分析建筑总体能耗，提出降耗计划，采取节能降耗措施，逐步提高用电效率。
参考文献：
1）《电力电测数字仪表原理与应用指南》 任致程，周中，中国电力出版社
2）《变配电所计算机监控系统工程实例》 黄阳，智能建筑电气技术，2006年7月第5卷第3期。
